家电测量、倍增电流/电压的**解决方案

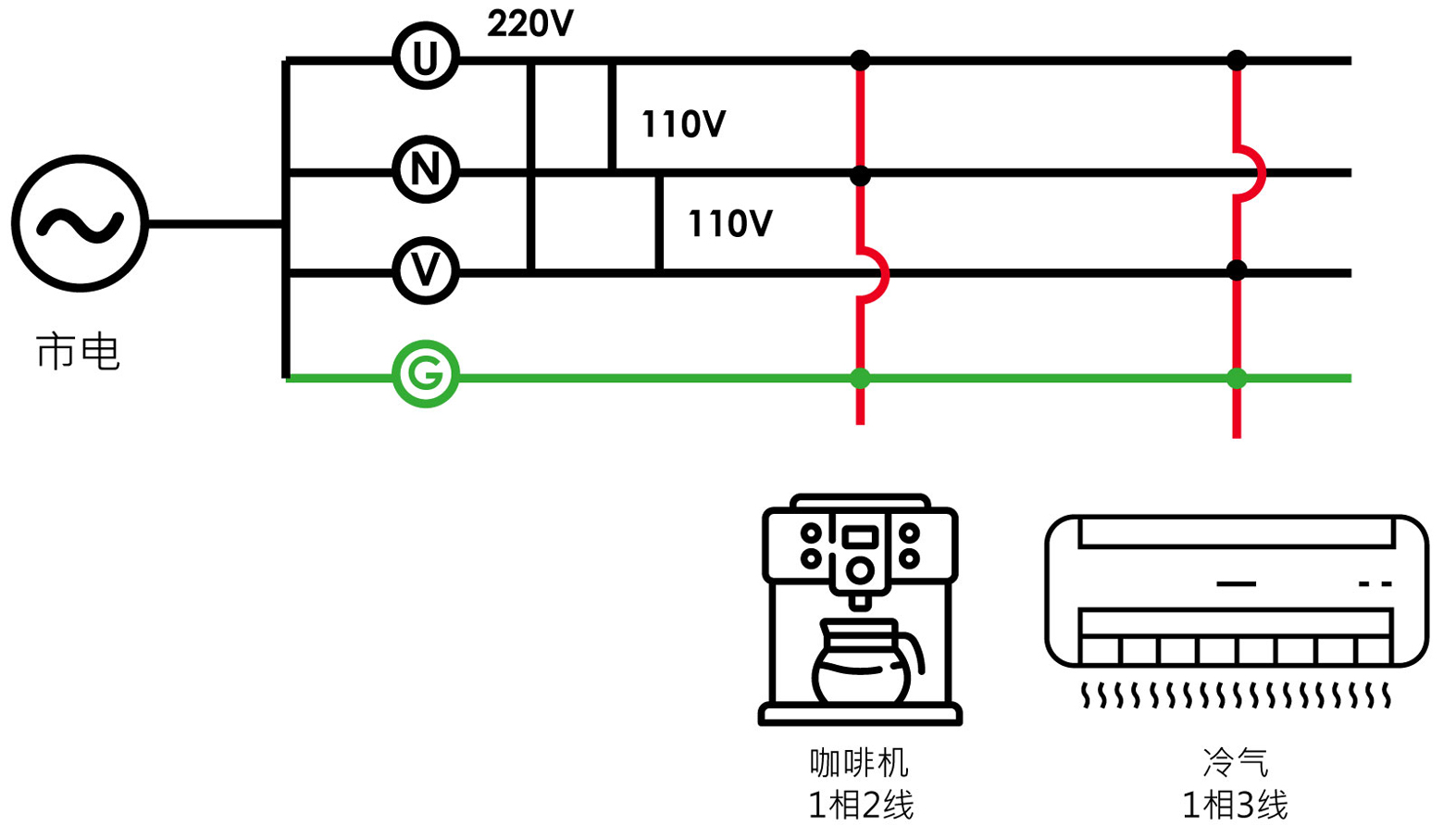

市电可分为三相电及单相电两种,单相电的产品又可分为单相二线及单相三线输入两种。单相二线是由一条相线 (L)和一条中线(N)组成,单相三线是由两条相线 (L)和一条中线(N)组成,世界上常用到单相三线的国家如,美国(120VL-N/240VL-L)、日本(100VL-N/200VL-L)、台湾(110VL-N/220VL-L)及加拿大 (120VL-N/240VL-L)。



一般家用的单相电,其实也源自于三相电,因一般电器用品多为单相电,所以电力公司可以将三相电拆分成三个单相电供电到不同场所。家用电器如电风扇、吹风机、热水器都为单相二线输入产品,但有时家用电器如冷气机需要较大的功率,此时就需要用到单相三线输入。一般交流量测电源很难模拟单相三线输入,使用者往往就较难评估产品在单相三线系统下会产生何种影响,或需要添购额外支设备仪器做仿真检测。 AFV-PLUS系列三相输出机种,不仅可以测试三相负载输入的状况,更可以在调整相位角的角度后,测试单相三线的负载,一机多用更高效方便。

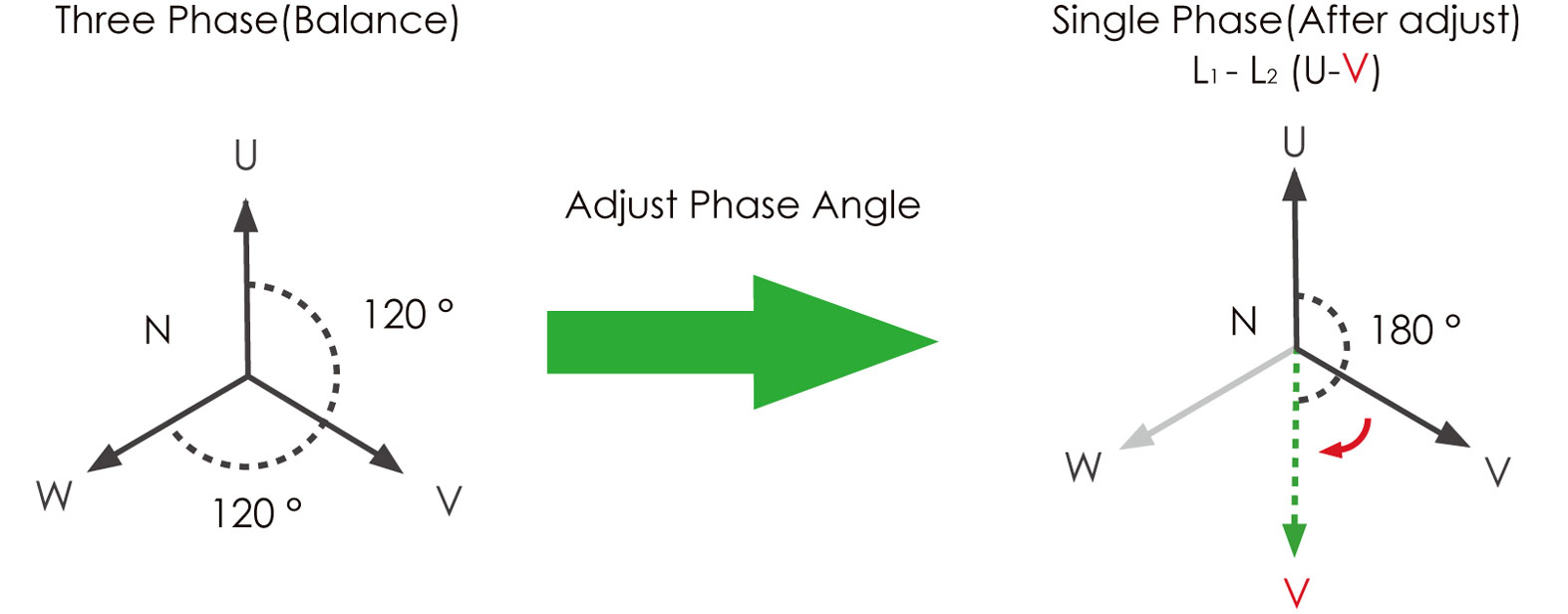

AFV-PLUS系列三相输出机种,在分相的应用下,透过接线及相位角可调功能调整,可达到二倍电压的效果,且在低档电压(0-300V)下透过倍增电流方式达到 2倍的功率输出, 可测单相低压(0-300V)大电流负载,大幅降低采购成本。且在三相平衡的情况下, 可输出0-300V(L-N)电压,如透过分相的接线方式,即可以使用两倍的电压范围(0-600V),实现一机多种测试功能,增加用户的便利性。

如何以AFV+系列三相机种倍增电流及电压。
