30kW/40kW/50kW/
75kW/100kW/300kW
大功率输出保有低输出纹波噪声
输出反应速度快
I-V 曲线功能（内建EN50530 数学式）
12个电压段，最高电压可达2000V输出
效率大于90%，可以降低无效的转换损耗

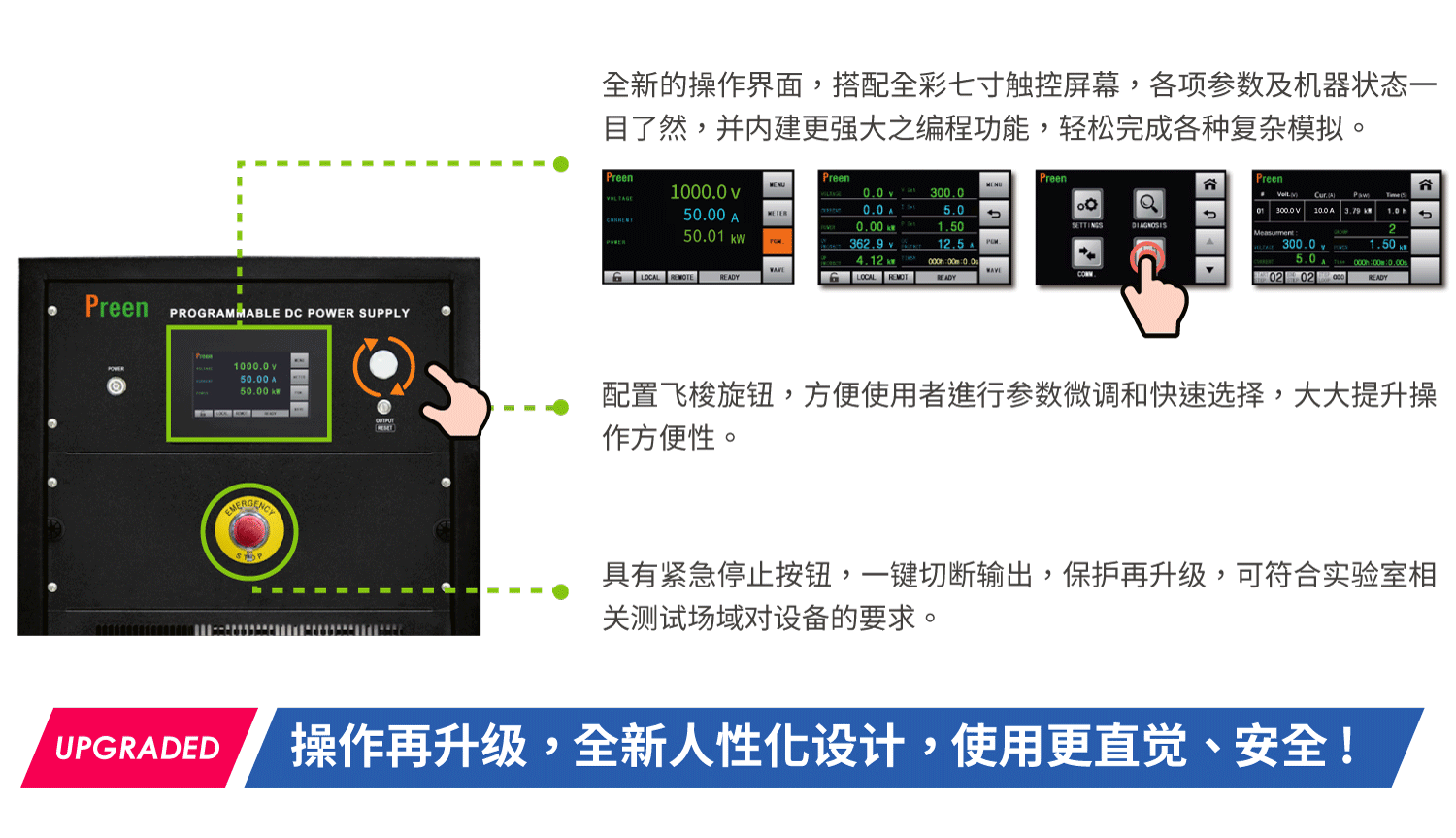

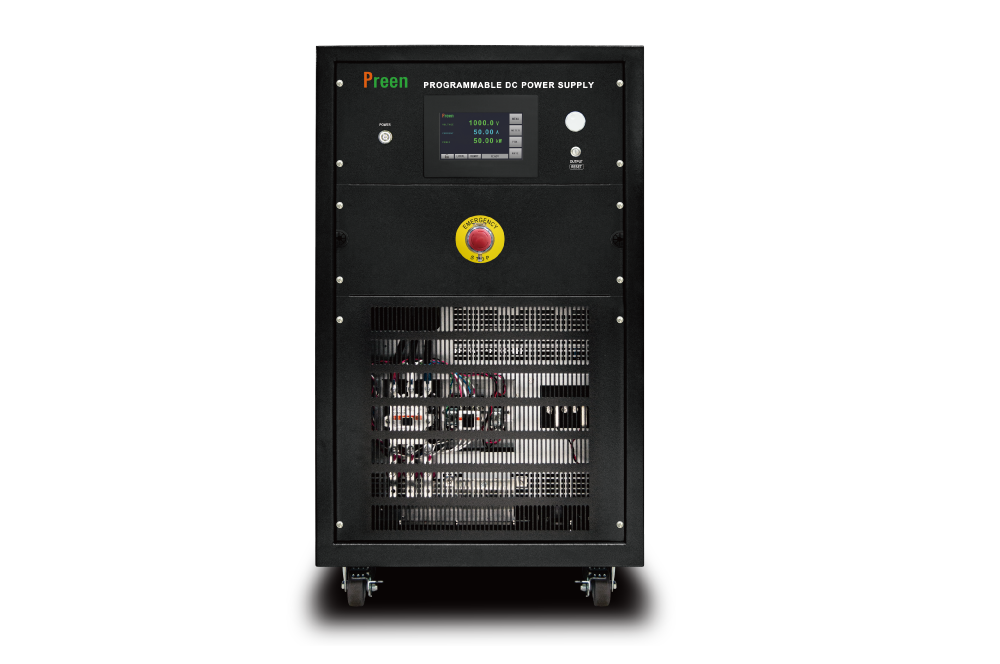

ADG+采用大型7吋触摸屏以及飞梭旋钮，各项数据及状态一目了然，搭配清晰简洁的色彩及配置，快速掌握电压、电流、功率等信息。另本机内建的编程功能大幅升级，在本机上即能完成复杂的程序设置，无需透过远程控制软件或额外编写程序; 直觉性的人机操作接口，让用户轻松上手完成设定; 并搭配紧急停止按钮，一键切断输出，提高产品安全性。

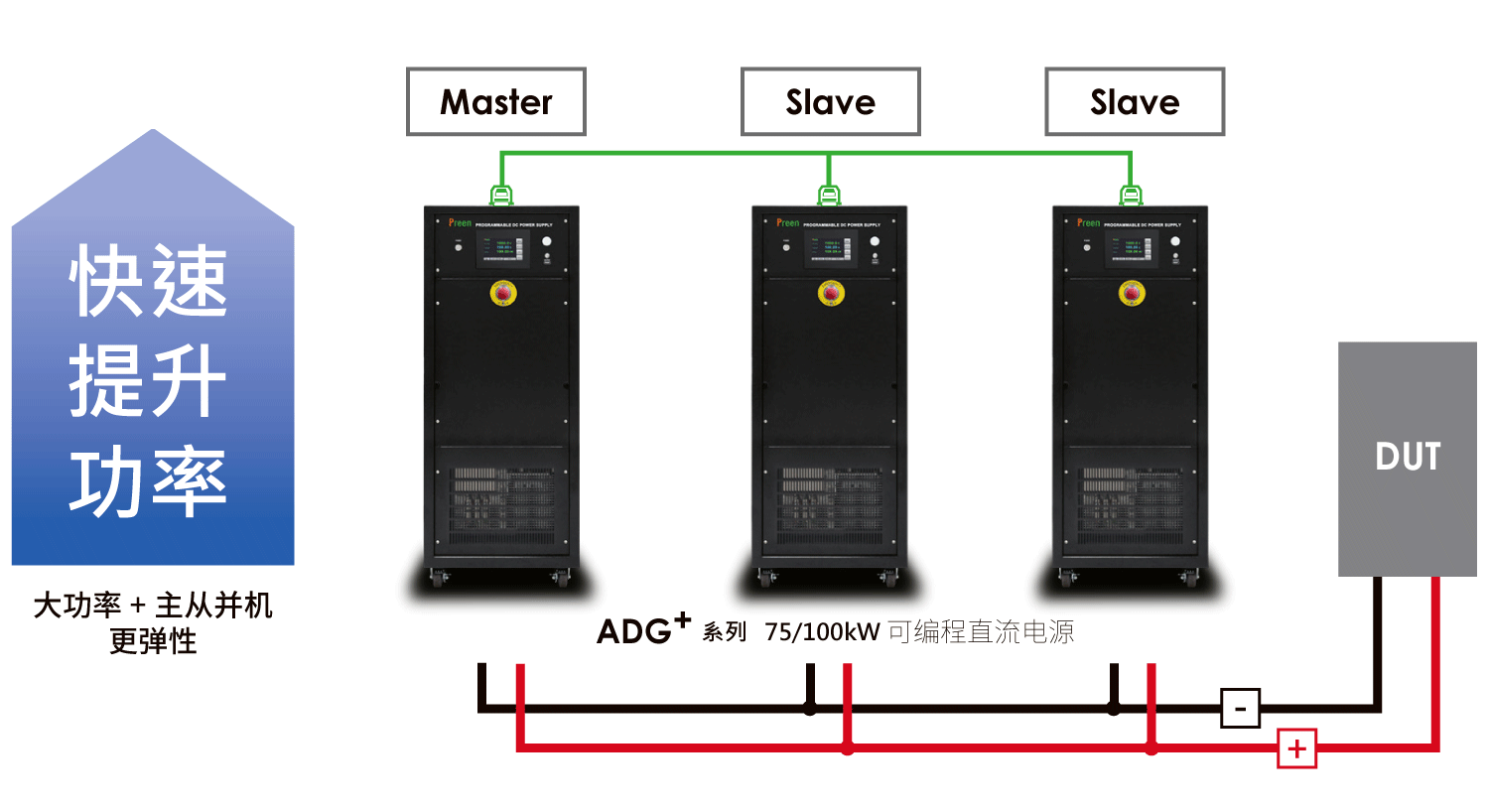

ADG+系列单机功率最高可达100kW，可透过简易之主从并机设置(Max. 6 台) 加大输出功率至1800kW，用户仅需在主机上操作和设置，从机即可接收数据并达到均流之效果，为市场上少数在单机大功率直流电源具有并机功能，可单机或并机使用，应用上更弹性。

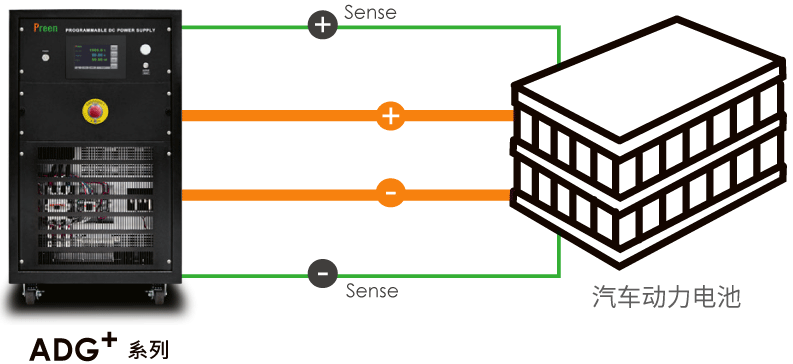

在实验室或生产线内，往往因电源安装的位置与待测物有一段距离，配置线路较长，而造成了较高的线阻，进而产生了压降。而ADG+ 系列的“远程补偿”功能可防止距离所产生的压降，藉由自动侦测补偿电压，省去用户在电压调整上的困难，提高测试精准度。

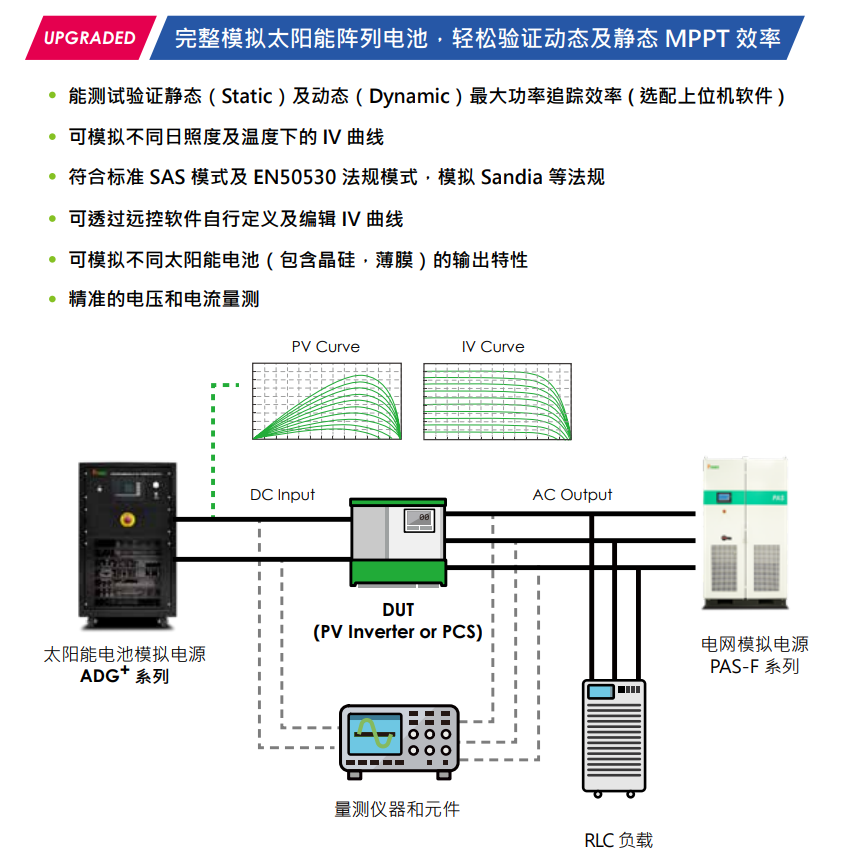

ADG+ 系列大功率可编程直流电源可选配太阳能电池阵列模拟功能，透过触控面板HMI的设定操作即可完成。内建有SAS（Solar Array Simulator）模式，只需输入四组参数，系统将自动建立能模拟太阳能面板在一般日照度下的IV曲线；以及内建EN50530 模式，系统依照太阳能面板组件材质：晶硅（ C-Si）或薄膜（Thin-film），建立符合材质特性的IV 曲线，并提供日照度（Irradiance）及温度（Temperature）的可调变输出，也提供使用者自定义材质特性来模拟不同材质下的IV 曲线。
符合太阳能数组仿真(SAS) 模式

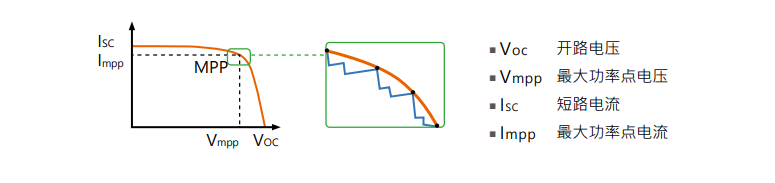

在SAS 模式下，根据光伏逆变器规格设置开路电压Voc, 短路电流Isc 以及最大功率点的电压(Vmpp) 和电流(Impp)，透过系统内部DSP 芯片运算即可演算出PV 及IV 曲线，输出中具备动态日照可调功能。
符合EN50530 测试标准测试模式
主要应用于并网型光伏逆变器，提供晶硅(C-Si) 或薄膜(Thin-film) 太阳能电池模型以及动态日照度/ 温度可调特性以验证如下逆变器性能指针要求: 静态& 动态最大功率点跟踪效率、转换效率及总效率(overall efficiency)。

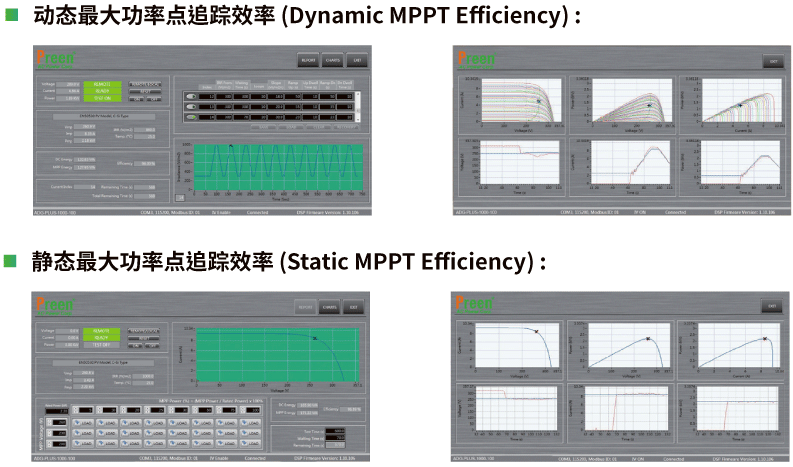

ADG+ 系列可以通过选配IV曲线远程控制软件，实现SAS 模式以及符EN50530法规测试动态最大功率点追踪效率(Dynamic MPPT Efficiency) 和静态最大功率点追踪效率(Static MPPT Efficiency) 的相关参数设置和输出波形的显示。

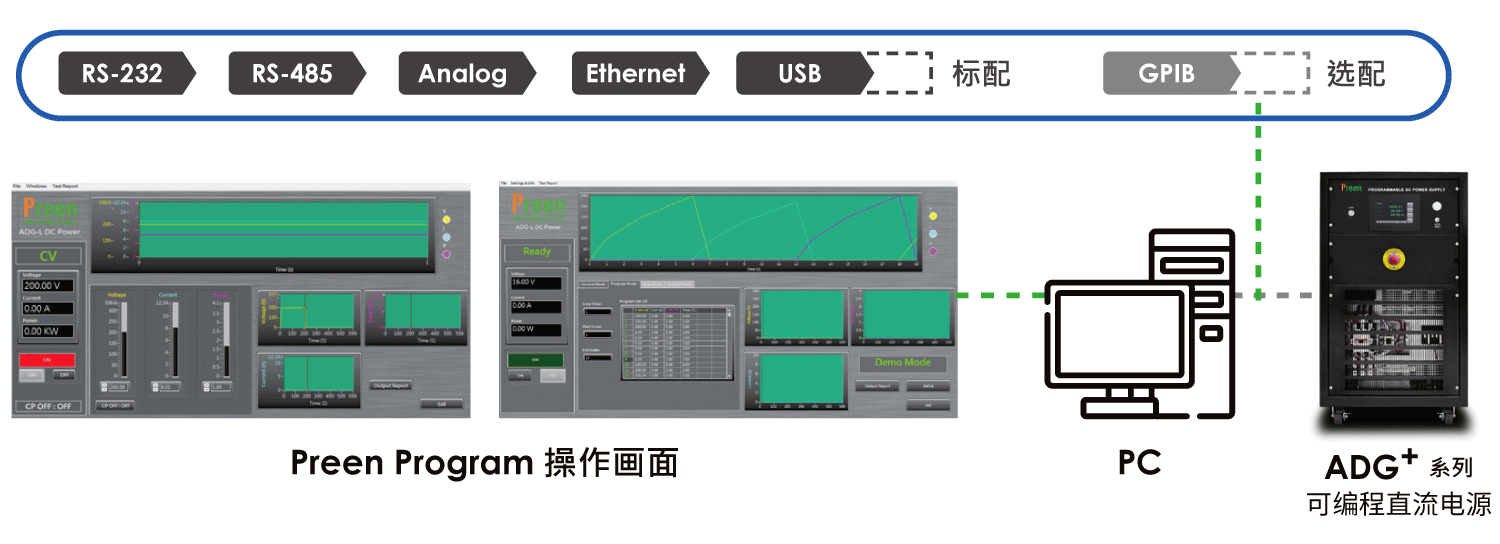

ADG+ 系列提供专属的远程操作软件Preen Program，用户能透过标配或选配的通讯介面连接到计算机，做远端遥控操作、程序设置、测试报告导出等功能，操作清晰、简易，增加其机能性及方便性。标配 RS-232、RS-485、Analog、Ethernet、USB通讯接口，方便远程监控及编程; 亦可选配GPIB，以满足工业 4.0自动化测试应用的需求。
30kW/40kW/50kW/75kW/100kW/300kW
0~40V
0~2000V
0~18A
0~2500A
≦ 0.05%
≦ 6mS
≧ 84-90% at Max. Power
≧ 0.9 at Max. Power
USB
RS-485
RS-232
Ethernet
Analog
GPIB (Optional)
单机宽范围的输出电压选择，最大可达2000V 连续可调。
高功率密度设计，单机大功率输出300kW，有效节省空间。
可主/ 从并机& 串机操作，最大输出功率可达1800kW(并机)。
CV / CC / CP 三种输出模式。
输出低纹波 ≤ 0.05%、高精度 ≤ 0.1%。
反应速度快：≤ 6ms。
具有太阳能电池阵列模拟I-V 曲线功能 (内建EN50530 数学式) - 选配。
大型7吋触摸屏与飞梭旋钮操作，各项数据一目了然，具有过压，过流，短路，过温等保护功能。
设定时间解析最小0.01S，满足需求可编程快速输出的测试应用。
采用具专利的模块化设计: 结构紧凑，体积更小，功率密度高且便于维护。
可模拟各种负载测试条件: 透过步阶，渐变功能，用户可设定阶段或连续式的电压变动。
远程电压偿补功能。
具有紧急停止按钮，可符合实验室相关测试场域对设备的要求。
ADG-PLUS-40-750
大功率直流电源供应器 (30kW/40V/750A)
ADG-PLUS-60-500
大功率直流电源供应器 (30kW/60V/500A)
ADG-PLUS-100-300
大功率直流电源供应器 (30kW/100V/300A)
ADG-PLUS-200-150
大功率直流电源供应器 (30kW/200V/150A)
ADG-PLUS-240-125
大功率直流电源供应器 (30kW/240V/125A)
ADG-PLUS-320-94
大功率直流电源供应器 (30kW/320V/94A)
ADG-PLUS-400-75
大功率直流电源供应器 (30kW/400V/75A)
ADG-PLUS-500-60
大功率直流电源供应器 (30kW/500V/60A)
ADG-PLUS-640-47
大功率直流电源供应器 (30kW/640V/47A)
ADG-PLUS-800-38
大功率直流电源供应器 (30kW/800V/38A)
ADG-PLUS-1000-30
大功率直流电源供应器 (30kW/1000V/30A)
ADG-PLUS-1600-18
大功率直流电源供应器 (30kW/1600V/18A)
ADG-PLUS-40-1000
大功率直流电源供应器 (40kW/40V/1000A)
ADG-PLUS-60-666
大功率直流电源供应器 (40kW/60V/666A)
ADG-PLUS-100-400
大功率直流电源供应器 (40kW/100V/400A)
ADG-PLUS-200-200
大功率直流电源供应器 (40kW/200V/200A)
ADG-PLUS-240-167
大功率直流电源供应器 (40kW/240V/167A)
ADG-PLUS-320-125
大功率直流电源供应器 (40kW/320V/125A)
ADG-PLUS-400-100
大功率直流电源供应器 (40kW/400V/100A)
ADG-PLUS-500-80
大功率直流电源供应器 (40kW/500V/80A)
ADG-PLUS-640-62
大功率直流电源供应器 (40kW/640V/62A)
ADG-PLUS-800-50
大功率直流电源供应器 (40kW/800V/50A)
ADG-PLUS-1000-40
大功率直流电源供应器 (40kW/1000V/40A)
ADG-PLUS-40-1250
大功率直流电源供应器 (50kW/40V/1250A)
ADG-PLUS-60-834
大功率直流电源供应器 (50kW/60V/834A)
ADG-PLUS-100-500
大功率直流电源供应器 (50kW/100V/500A)
ADG-PLUS-200-250
大功率直流电源供应器 (50kW/200V/250A)
ADG-PLUS-240-208
大功率直流电源供应器 (50kW/240V/208A)
ADG-PLUS-320-156
大功率直流电源供应器 (50kW/320V/156A)
ADG-PLUS-400-125
大功率直流电源供应器 (50kW/400V/125A)
ADG-PLUS-500-100
大功率直流电源供应器 (50kW/500V/100A)
ADG-PLUS-640-78
大功率直流电源供应器 (50kW/640V/78A)
ADG-PLUS-800-63
大功率直流电源供应器 (50kW/800V/63A)
ADG-PLUS-1000-50
大功率直流电源供应器 (50kW/1000V/50A)
ADG-PLUS-1600-31
大功率直流电源供应器 (50kW/1600V/31A)
ADG-PLUS-40-1875
大功率直流电源供应器 (75kW/40V/1875A)
ADG-PLUS-60-1250
大功率直流电源供应器 (75kW/60V/1250A)
ADG-PLUS-100-750
大功率直流电源供应器 (75kW/100V/750A)
ADG-PLUS-320-234
大功率直流电源供应器 (75kW/320V/234A)
ADG-PLUS-640-117
大功率直流电源供应器 (75kW/640V/117A)
ADG-PLUS-1000-75
大功率直流电源供应器 (75kW/1000V/75A)
ADG-PLUS-1600-47
大功率直流电源供应器 (75kW/1600V/47A)
ADG-PLUS-40-2500
大功率直流电源供应器 (100kW/40V/2500A)
ADG-PLUS-60-1666
大功率直流电源供应器 (100kW/60V/1666A)
ADG-PLUS-100-1000
大功率直流电源供应器 (100kW/100V/1000A)
ADG-PLUS-320-312
大功率直流电源供应器 (100kW/320V/312A)
ADG-PLUS-640-156
大功率直流电源供应器 (100kW/640V/156A)
ADG-PLUS-1000-100
大功率直流电源供应器 (100kW/1000V/100A)
ADG-PLUS-1600-63
大功率直流电源供应器 (100kW/1600V/63A)
ADG-PLUS-500-600
大功率直流电源供应器 (300kW/500V/600A)
ADG-PLUS-1000-300
大功率直流电源供应器 (300kW/1000V/300A)
ADG-PLUS-1500-200
大功率直流电源供应器 (300kW/1500V/200A)
ADG-PLUS-001
GPIB 通讯界面
ADG-PLUS-002
RS-485 双绞屏蔽通讯线 (10m)
ADG-PLUS-003
200V/208V 输入电压 (30~50kW)
ADG-PLUS-004
480V 输入电压 (30~50kW)
ADG-PLUS-005
200V/208V 输入电压 (100kW)
ADG-PLUS-006
480V 输入电压 (100kW)
ADG-PLUS-007
I-V 曲线模拟功能 & 远程控制软件
ADG-PLUS-008
200V/208V 输入电压 (75kW)
ADG-PLUS-009
防逆灌保护模组
