在当今科技飞速发展的时代，自动化测试系统已成为众多行业确保产品质量、提高生产效率的关键工具。从电子设备制造到汽车零部件检测，从航空航天领域到通信设备研发，自动化测试系统的身影无处不在。它能够快速、准确地对产品进行各种性能测试，有效减少人为误差，缩短产品研发周期，降低生产成本。而在自动化测试系统中，可编程交流电源扮演着至关重要的角色，它为被测设备提供稳定、可调节的交流电源，是实现自动化测试系统集成与控制的核心要素之一。那么，究竟如何通过可编程交流电源实现自动化测试系统的集成与控制呢？

一、了解可编程交流电源的基本特性

（一）输出特性

电压与频率调节范围：可编程交流电源具备广泛的电压与频率调节范围。其输出电压可在一定范围内**调节，如从几十伏到几百伏不等，能够满足不同设备对电源电压的需求。例如，在电子设备测试中，一些小型电路板可能需要较低的交流电压进行测试，而大型工业设备则需要较高的电压。同时，输出频率也可灵活调整，常见的可在 45Hz - 65Hz 之间变化，以适应不同国家和地区的电源标准以及特殊测试需求。

输出精度与稳定性：高精度和高稳定性是可编程交流电源的重要特性。它能够提供高精度的电压和频率输出，电压精度可达 ±0.1% 甚至更高，频率精度可达 ±0.01Hz。在长时间运行过程中，输出电压和频率的波动极小，确保了测试结果的准确性和可靠性。例如，在对精密电子仪器进行测试时，稳定的电源输出能够避免因电源波动而产生的测试误差，保证测试数据的有效性。

（二）通信接口

常见通信接口类型：可编程交流电源通常配备多种通信接口，以实现与自动化测试系统中其他设备的通信和控制。常见的通信接口包括 RS - 232、RS - 485、USB 和以太网接口等。RS - 232 接口简单易用，适用于短距离、低速的数据传输，常用于与测试设备的本地连接；RS - 485 接口则支持多节点连接，通信距离较远，适用于工业自动化领域中多个设备之间的通信；USB 接口具有高速传输、即插即用的特点，方便与计算机等设备进行连接；以太网接口则可实现远程通信和控制，通过网络将可编程交流电源与自动化测试系统的其他设备连接起来，实现远程监控和操作。

通信协议支持：为了实现与不同设备的通信和控制，可编程交流电源支持多种通信协议，如 MODBUS、SCPI 等。MODBUS 协议是一种广泛应用于工业自动化领域的通信协议，具有简单可靠、易于实现的特点。可编程交流电源通过支持 MODBUS 协议，能够与其他支持该协议的设备进行数据交换和控制指令传输。SCPI（Standard Commands for Programmable Instruments）协议则是一种面向可编程仪器的标准命令集，它提供了一套统一的命令格式，使得不同厂家生产的仪器之间能够实现互操作性。可编程交流电源支持 SCPI 协议，方便用户使用通用的编程软件对其进行控制和操作。

二、自动化测试系统的集成步骤

（一）系统架构设计

确定测试需求与设备选型：在集成自动化测试系统之前，首先需要明确测试需求，包括被测设备的类型、测试项目、测试参数等。根据测试需求，选择合适的可编程交流电源以及其他测试设备，如示波器、万用表、信号发生器等。例如，如果要对一款开关电源进行测试，需要选择能够提供相应电压和电流范围的可编程交流电源，同时还需要配备能够测量电压、电流、功率等参数的测试设备。

搭建系统拓扑结构：根据所选设备的通信接口和通信协议，搭建自动化测试系统的拓扑结构。常见的拓扑结构包括星型、总线型和环形等。在星型结构中，所有设备都连接到一个中央控制器，如计算机或工业控制机，中央控制器通过通信接口与各个设备进行通信和控制。总线型结构则是所有设备连接到一条总线上，通过总线进行数据传输和控制指令的发送。环形结构中，设备依次连接成一个环形，数据在环上依次传输。选择合适的拓扑结构能够提高系统的通信效率和可靠性。

（二）硬件连接与配置

电源与测试设备连接：将可编程交流电源与其他测试设备按照设计好的拓扑结构进行硬件连接。例如，使用 RS - 485 通信线将可编程交流电源与其他支持 RS - 485 接口的测试设备连接起来，确保连接正确、牢固。在连接过程中，需要注意通信线的极性和接口的匹配，避免因连接错误而导致设备损坏或通信故障。

通信参数配置：连接完成后，需要对可编程交流电源和其他测试设备的通信参数进行配置，确保它们能够正常通信。通信参数包括波特率、数据位、停止位、校验位等。根据设备的说明书和实际需求，设置合适的通信参数。例如，将可编程交流电源和测试设备的波特率设置为 9600bps，数据位设置为 8 位，停止位设置为 1 位，校验位设置为无校验，以保证数据传输的准确性和稳定性。

三、自动化测试系统的控制实现

（一）控制软件设计

选择合适的开发平台：为了实现对自动化测试系统的控制，需要开发相应的控制软件。选择合适的开发平台是软件开发的关键。常见的开发平台包括 LabVIEW、MATLAB、C++ 等。LabVIEW 是一种图形化编程开发平台，具有简单易用、可视化程度高的特点，特别适合用于自动化测试系统的开发。MATLAB 则是一种功能强大的数学计算和数据分析软件，在信号处理、控制系统设计等方面具有优势。C++ 是一种通用的编程语言，具有高效、灵活的特点，能够开发出高性能的控制软件。根据测试系统的需求和开发人员的技术水平，选择合适的开发平台。

软件功能模块设计：控制软件通常包括多个功能模块，如设备初始化模块、测试参数设置模块、测试数据采集模块、数据分析与处理模块、测试报告生成模块等。设备初始化模块负责对可编程交流电源和其他测试设备进行初始化设置，使其进入正常工作状态。测试参数设置模块用于设置测试项目、测试参数等，如测试电压、电流、频率、测试时间等。测试数据采集模块负责采集测试过程中的各种数据，如电压、电流、功率等。数据分析与处理模块对采集到的数据进行分析和处理，判断被测设备是否合格。测试报告生成模块则根据测试结果生成详细的测试报告，包括测试项目、测试数据、测试结论等。

（二）远程控制与监控

基于网络的远程控制：利用以太网接口和相应的通信协议，实现对可编程交流电源和自动化测试系统的远程控制。通过网络，用户可以在远程计算机上对测试系统进行操作，如启动测试、停止测试、调整测试参数等。例如，在远程计算机上安装控制软件，通过网络连接到自动化测试系统中的可编程交流电源和其他设备，实现对测试过程的远程控制。

实时监控与报警功能：控制软件还具备实时监控和报警功能。实时监控功能可以实时显示测试过程中的各种参数和状态，如电源输出电压、电流、频率，被测设备的工作状态等。当测试过程中出现异常情况，如电源输出异常、被测设备故障等，控制软件会及时发出报警信号，提醒用户进行处理。例如，当可编程交流电源的输出电压超出设定范围时，控制软件会弹出报警窗口，并发送报警邮件或短信通知用户，确保测试过程的安全和可靠。

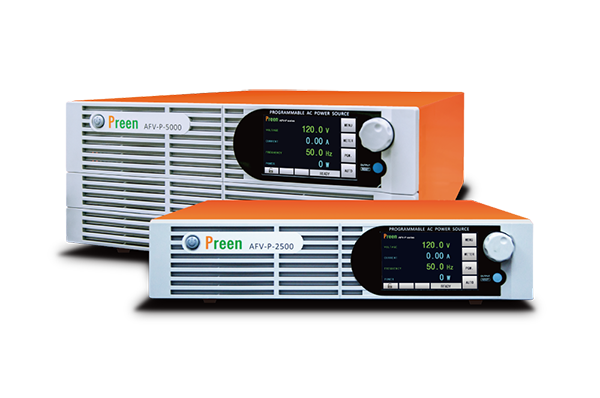

在众多可编程交流电源品牌中，艾普斯电源凭借良好的性能和出色的稳定性脱颖而出。艾普斯电源拥有丰富的产品线，能够满足不同行业、不同测试需求的客户。其产品具备高精度的输出特性，电压和频率调节范围广泛，能够为各种复杂的测试场景提供稳定的电源支持。

在通信接口和协议方面，艾普斯电源支持多种常见的通信接口和协议，方便与自动化测试系统中的其他设备进行集成和通信。同时，艾普斯电源还提供完善的技术支持和售后服务，为用户在自动化测试系统的集成与控制过程中提供全方位的保障。选择艾普斯电源，就是选择高效、可靠的自动化测试解决方案，让您的测试工作更加顺利、高效地进行。
