AFV-P系列

可编程交流电源供应器
AFV-P 系列为一款可编程交流电源供应器,具有直流输出及精准的量测功能。此款高功率密度的交流电源具有四种输出功率: 600VA、1250VA、2500VA 与5000VA,失真 (THD) 最低达 <0.3%,提供纯净的交流电源给待测物。输出电压范围为 0~310VAC可调,频率为15~1000Hz,适用于开关电源、LED 照明、电机马达、再生能源、国防、航太等产业的设计验证或品质检验等应用场所。
  • 产品说明
  • 规格说明
  • 产品特点
  • 订购信息
  • 档案下载
  • 影音介绍

可编程交流电源供应器AFV-P系列

AFV-P 系列为一款可编程交流电源供应器,具有直流输出及精准的量测功能。此款高功率密度的交流电源具有四种输出功率:600VA、1250VA、2500VA 与5000VA,失真(THD)最低达<0.3%,输出电压范围为0~310VAC,频率为15~1000Hz,输出涌浪电流可达4.5倍额定,适用于开关电源、电机马达、LED 照明、再生能源、国防、航太等产业的设计验证或品质检验等应用场所,另外针对产业应用可以选配LED 前沿/后沿波形调光功能,以及高压620V、1240V输出。通讯介面上有标配 Ethernet/RS-232/RS-485/USB以及 PLC Remote,可选配 GPIB 以及 Analog Control 满足多样化远程控制应用,符合工业 4.0 自动化测试需求。
  • 2U/4U

    高功率密度,更省空间

    2U : 600VA / 1250VA / 2500VA; 4U : 5kVA

  • 4.5倍

    高浪涌电流

    能瞬间输出4.5倍峰值电流

    适用于电机类负载或验证ATX 3.0标准

  • ≦0.3%

    低总谐波失真(THD)

    当输出频率小于100Hz,

    失真可低于0.3%

  • DC Output

    交流电源,具备直流输出

    一机两用,适用于交流

    与直流测试应用

  • 0-310V/5-2000Hz

    宽电压&频率范围

    电压与频率宽范围可调输出,可满足各种产品的电源测试

  • IEC-61000-4-11

    法规认证测试

    AFV-P 系列可模拟相关EMC法规电源抗干扰性测试


AFV-P 系列为一款可编程交流电源供应器,具有直流输出及精准的量测功能。此款高功率密度的交流电源具有四种输出功率: 600VA、1250VA、2500VA 与5000VA,失真 (THD) 最低达 <0.3%,提供纯净的交流电源给待测物。输出电压范围为 0~310VAC可调,频率为15~1000Hz,适用于开关电源、LED 照明、电机马达、再生能源、国防、航太等产业的设计验证或品质检验等应用场所。
  • 输出功率
    Output Power

    单相 : 600VA / 1.25kVA / 2.5kVA / 5kVA

  • 输出电压
    Output Voltage

    - 0~155V (低档)
    - 0~310V (高档)
    - 0~620V,0~1240V (opt.)

  • 输出频率
    Output Frequency

    A ver.: 5~2000Hz
    B ver.: 15~1000Hz

  • 总谐波失真
    THD

    - ≦ 0.3% at 5~100Hz, ≦ 0.5% at 101~500Hz
    - ≦ 0.8% at 501~1000Hz, ≦ 2% at 1501~2000Hz(Resistive Load)

  • 负载稳压
    Load Regulation

    ≦ 0.07% F.S. (Resistive Load)

  • 波峰因素
    Crest Factor

    ≧ 3

  • 浪涌电流
    Inrush Current

    ≧ 4.5 times of max.output current (rms)

  • 暂态反应
    Response Time

    ≦ 300 μs

  • 直流输出电压
    DC Output Voltage

    0~210V / 0~420V

  • 输入电压
    Input Voltage

    - AFV-P-600 & AFV-P-1250: 98~132VAC / 196~264VAC
    - AFV-P-2500 & AFV-P-5000: 196~264VAC

  • 输入频率
    Input Frequency

    47~63Hz(opt. 400Hz)

  • 通讯介面
    Interfaces

    - Standard: RS232 / RS485 / Ethernet / USB / PLC Remote In&Out
    - Optional: GPIB / Analog

  • 尺寸
    Dimensions (HxWxD)

    - AFV-P-600 & AFV-P-1250:
    88 x 442 x 495 mm
    - AFV-P-2500:
    88 x 442 x 650 mm
    - AFV-P-5000:
    176 x 442 x 665 mm

  • 重量
    Weight

    - AFV-P-600: 16kg (35.3lbs)
    - AFV-P-1250: 20kg (44.1lbs)
    - AFV-P-2500: 31.3kg (69lbs)
    - AFV-P-5000: 61.5kg (135.6lbs)

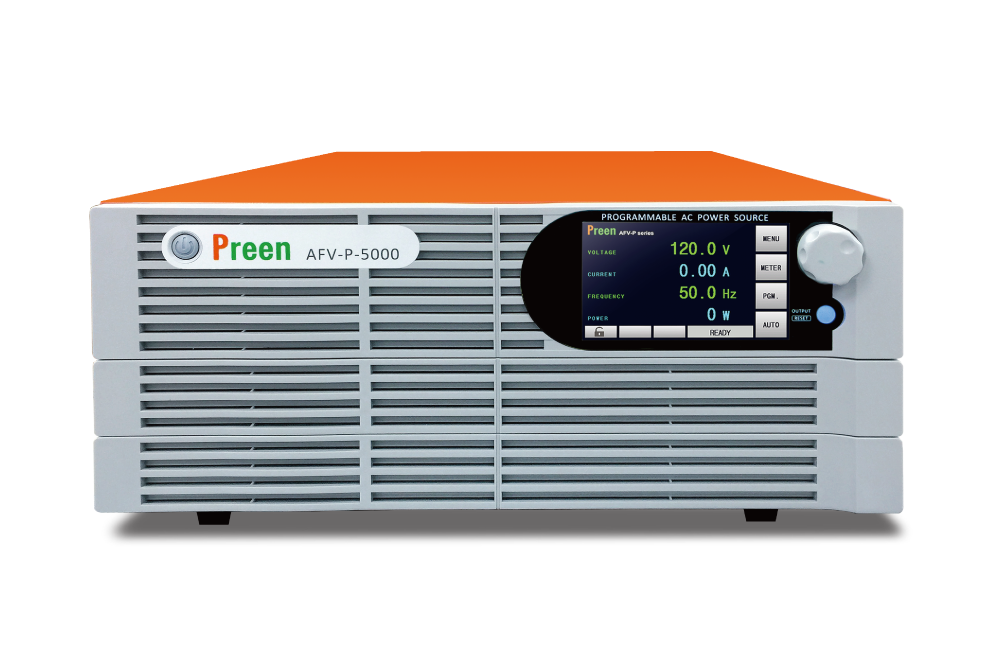

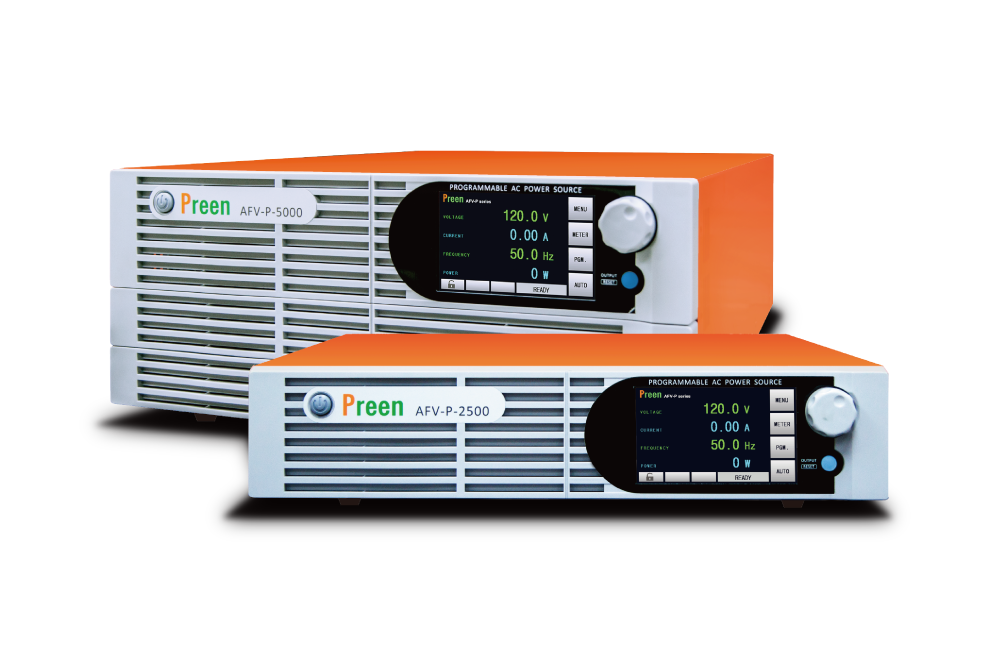

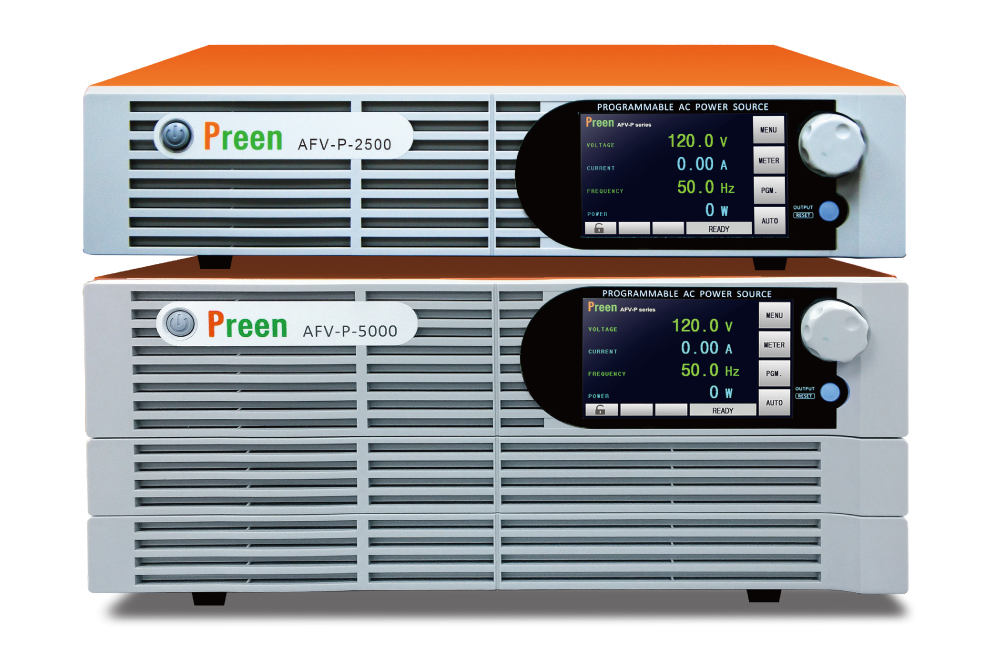

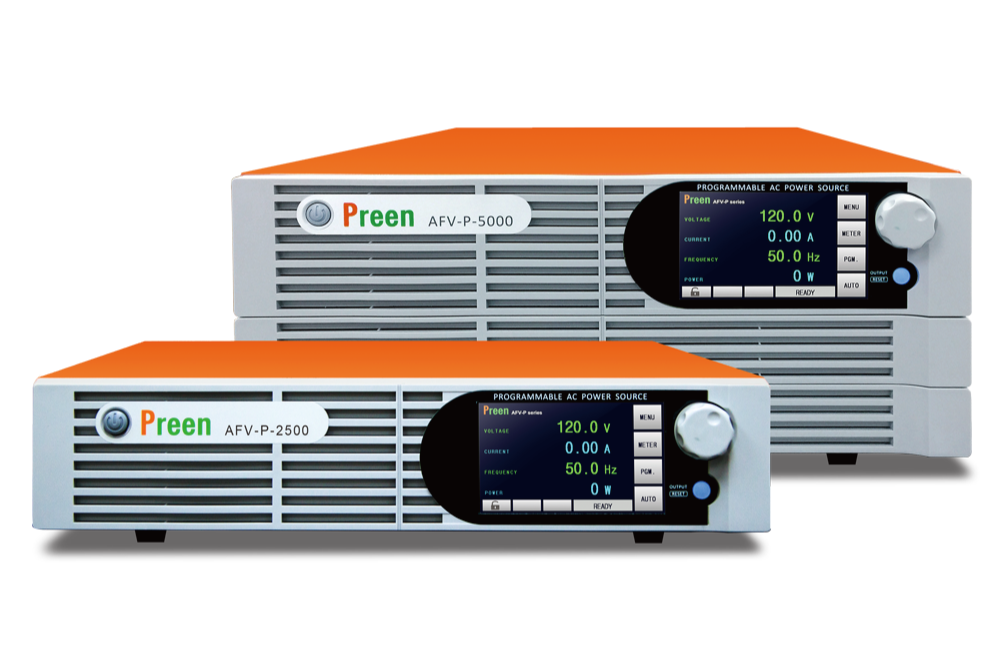

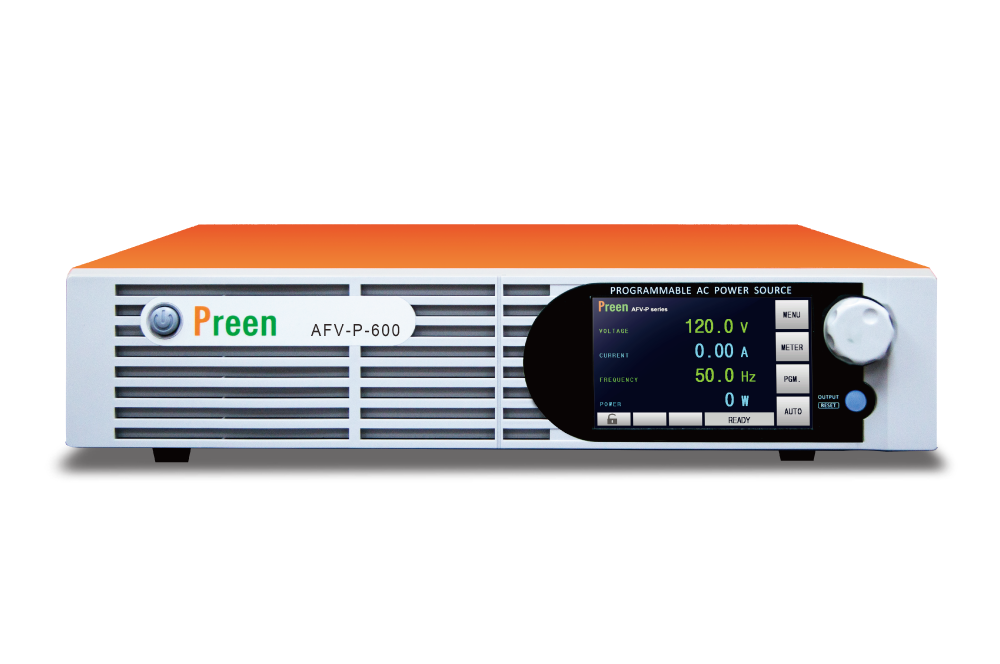

    高功率密度,2500 VA 仅 2U,5000 VA 仅 4U。

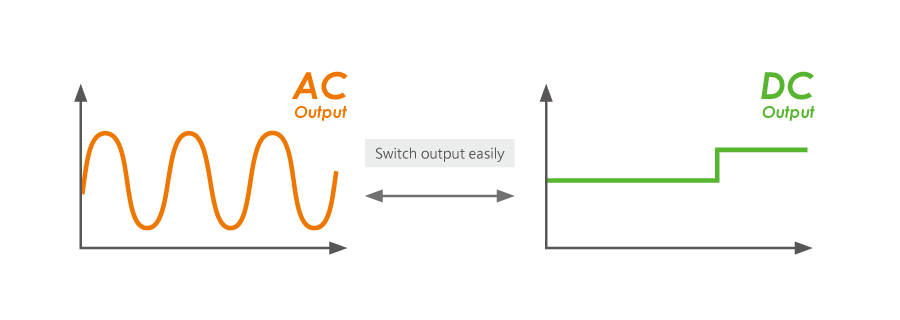

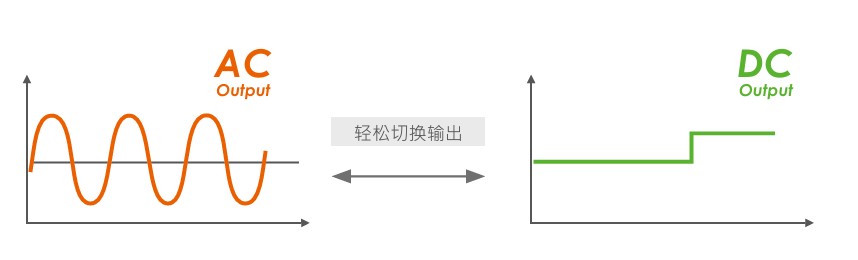

    一机两用,交流电源,具备直流输出。

    输出电压最高可达310 V,频率最高达2000 Hz。

    AFV-P 谐波失真最小可达 ≦ 0.3%,干扰低,适合做为测试验证标准源。

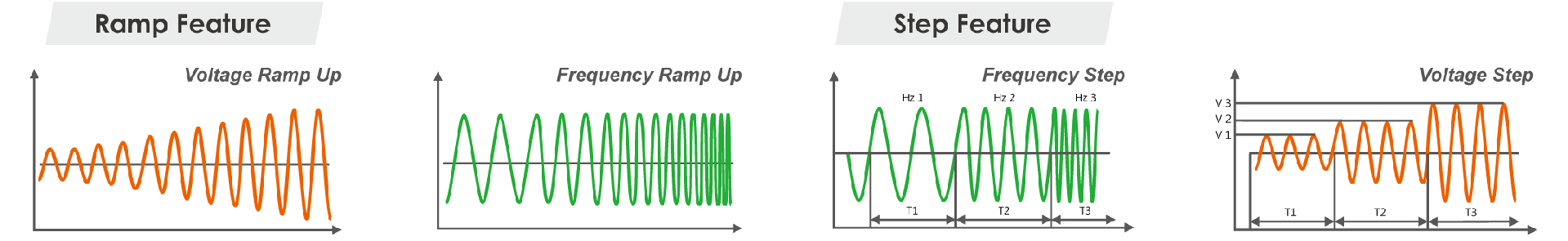

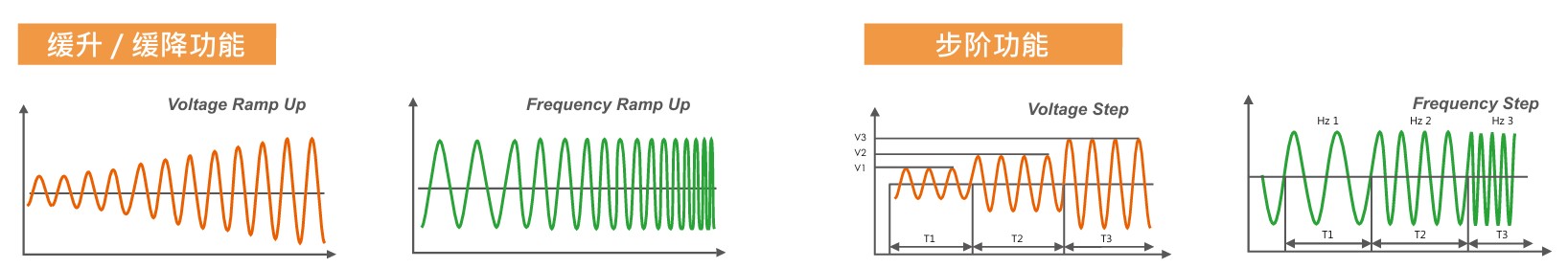

    可设定单次或连续的电压及频率缓升、缓降、步阶等测试步骤,利于验证电源输入的可靠性。也可利用缓升功能,做电压及频率的软启动,有效降低电机起动时的浪涌电流。

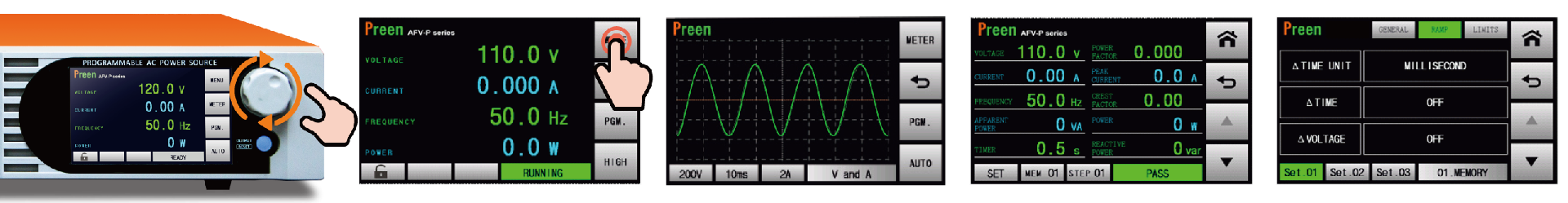

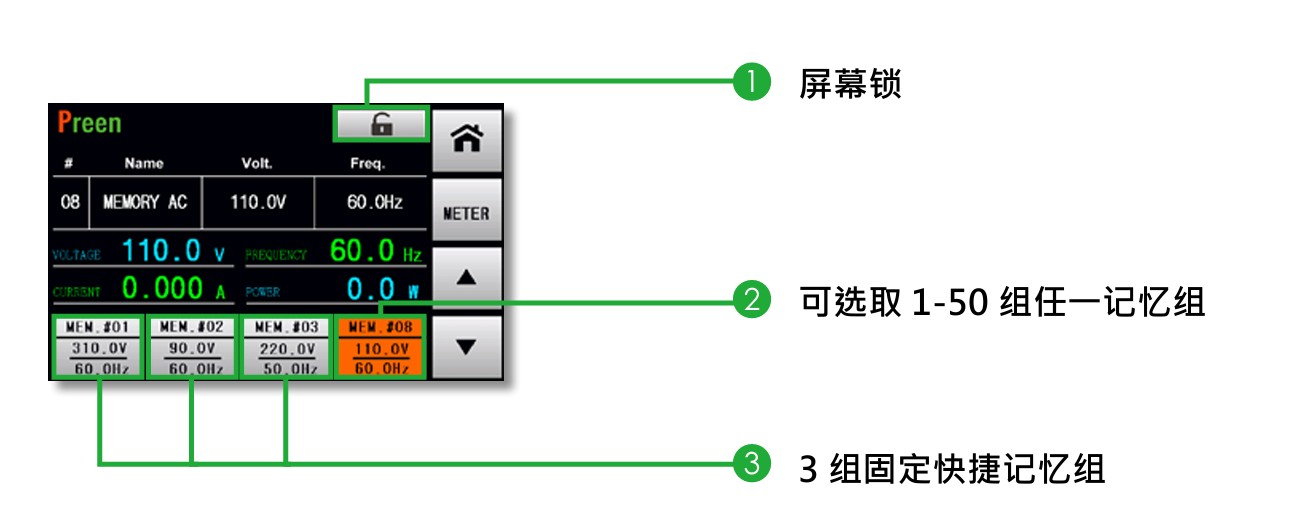

    透过5吋的触摸屏及旋钮,使用者可快速简易设定电压、频率、电流等参数,及完成本机编程的功能。

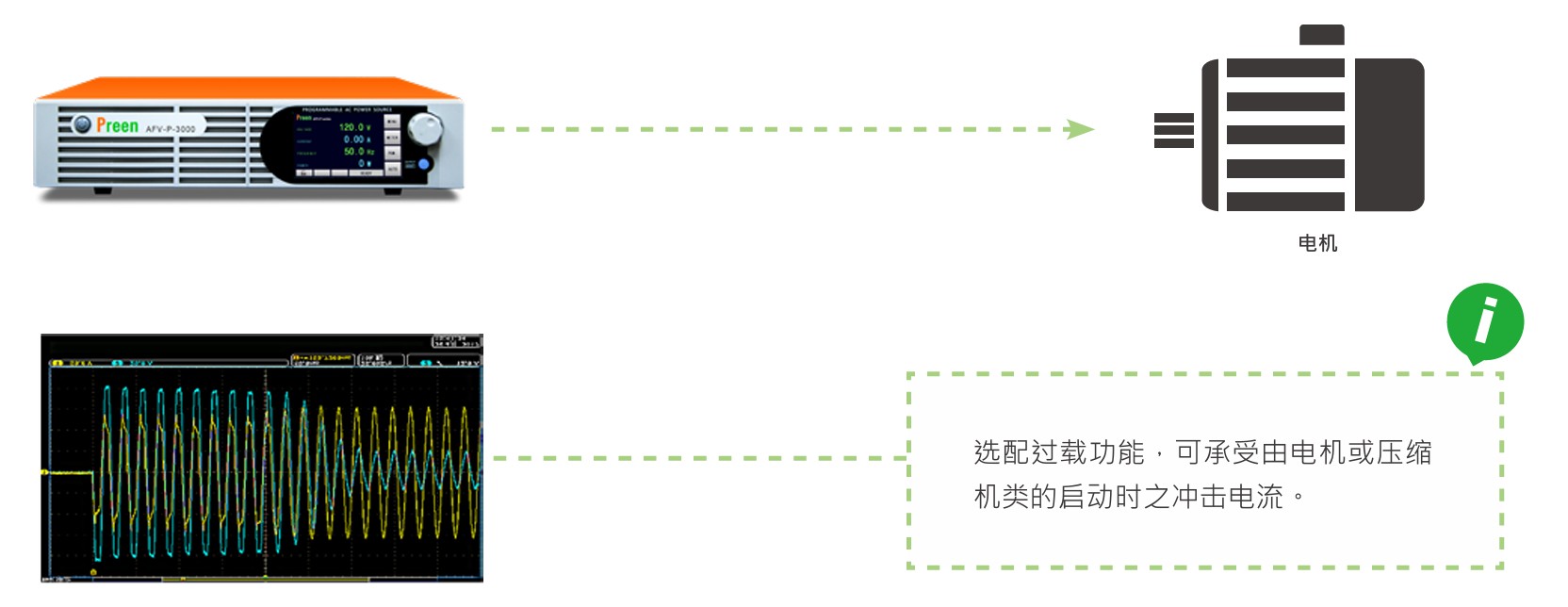

    可瞬间输出4.5 倍峰值电流,适用于验证ATX 3.0标准或是开关电源,或选配过载功能用于电机类负载的启动测试,减少配置功率。

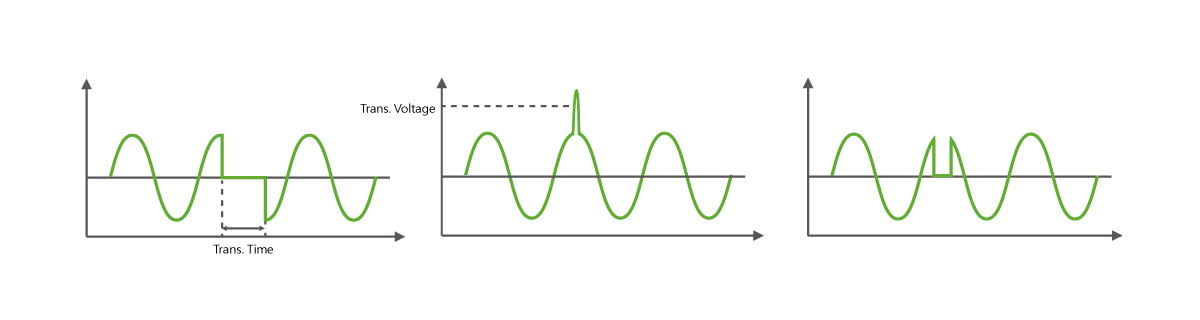

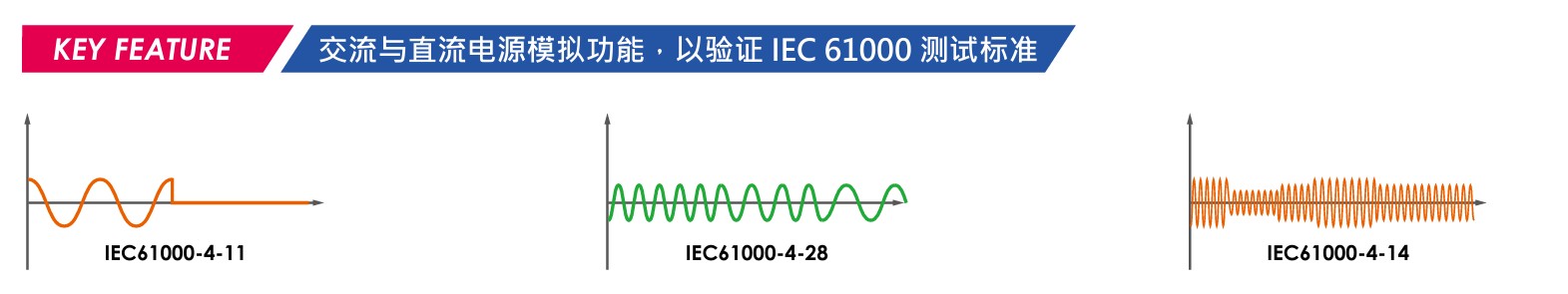

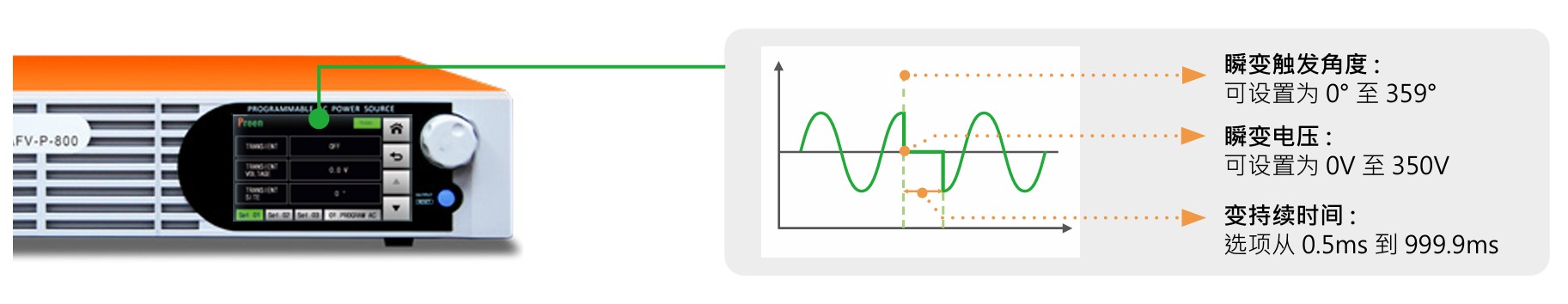

    Transient 模式能模拟多种电源扰动组合,例:瞬断、暂降、突升或频率扰动。

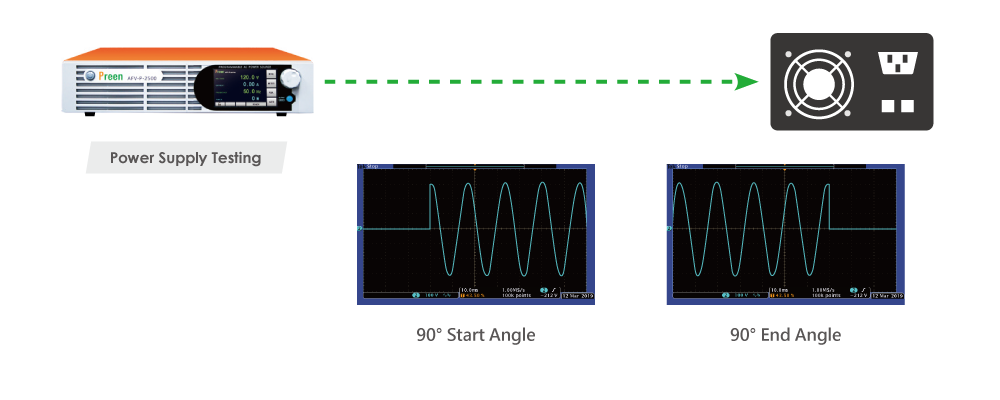

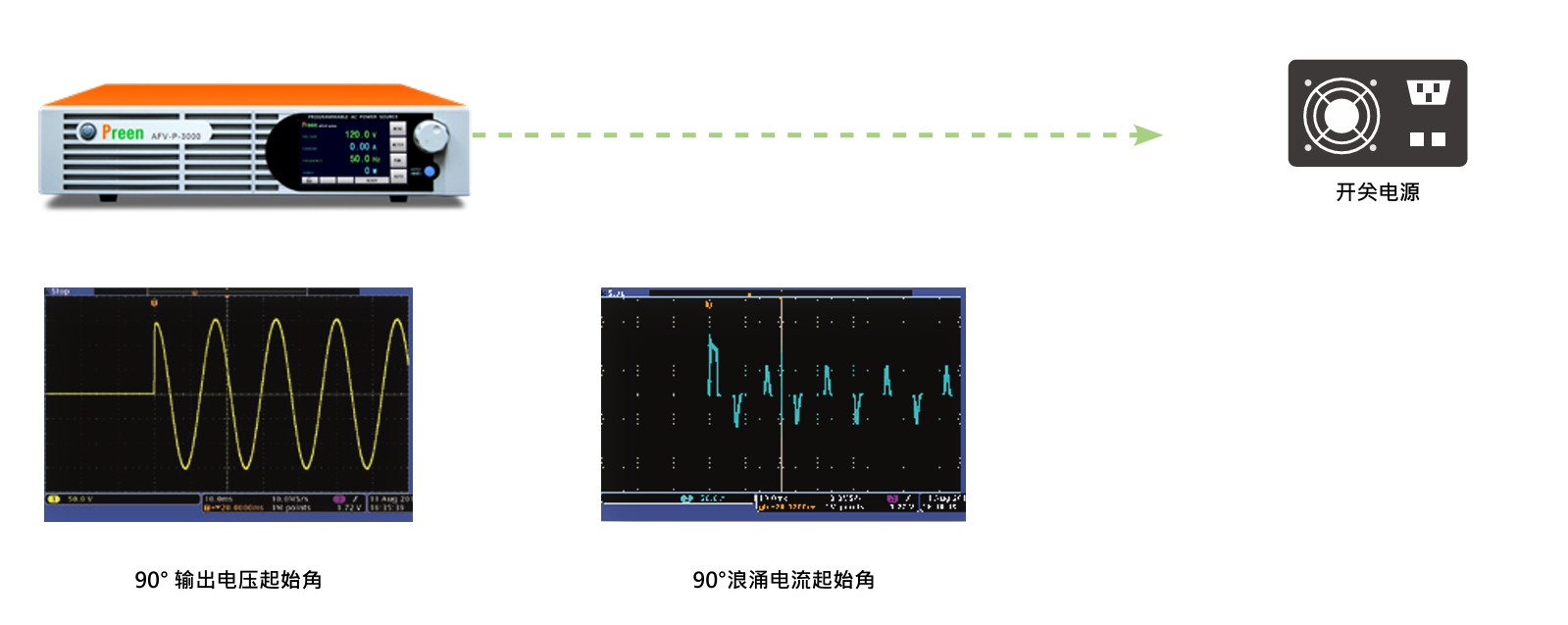

    AFV-P 系列可设定0~359 度的开始和结束相位角,便于各种开关类电源的输入测试。

    电流恒定功能(OC Foldback) 根据负载的情况,维持输出电流不变,而电压随之调整。

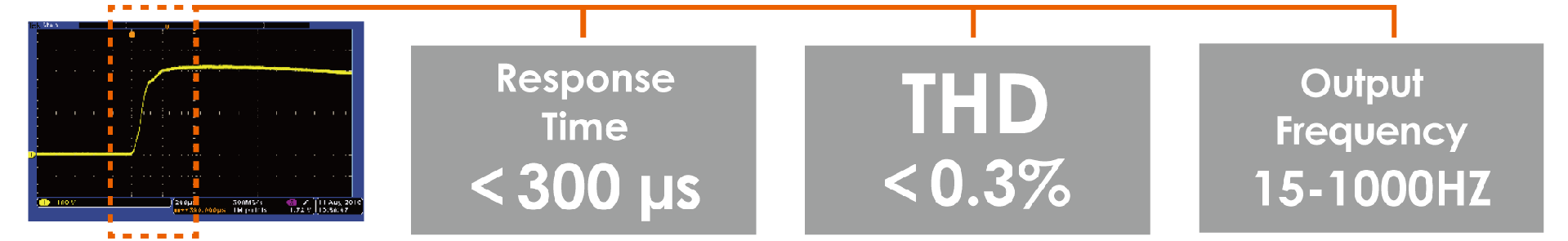

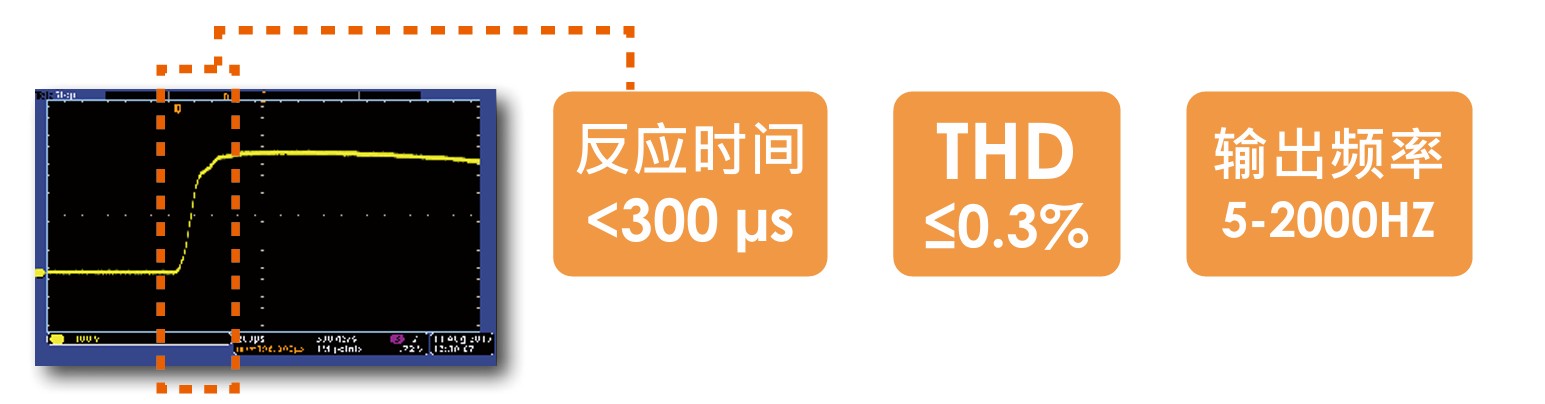

    从输出电压0% 爬升到90%,时间只需要300 μs。可搭配操控软件模拟多种法规,例:IEC-61000-4-11/14/28。

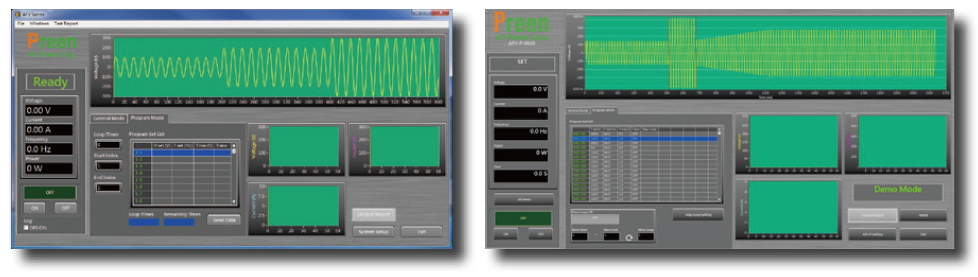

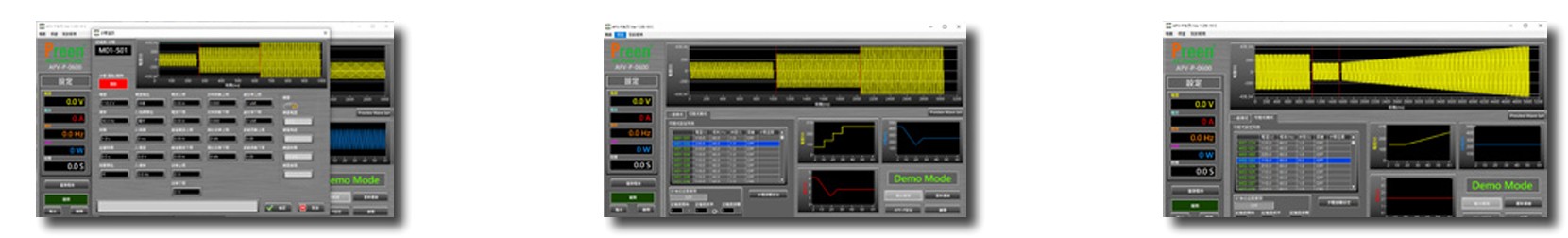

    AFV-P 系列具备专属的电脑操控软体及LabView 驱动程式,免去用户自行编程控制的烦恼。

    符合IEC61000-3-2/GB 17625.1 电磁兼容要求限值;可作为标准试验电源用于各类负载的测试。

型号

描述

  • AFV-P-600A

    可编程交流电源供应器 ( 600VA/310VAC/5-1000Hz )

  • AFV-P-1250A

    可编程交流电源供应器 ( 1250VA/310VAC/5-1000Hz )

  • AFV-P-2500A

    可编程交流电源供应器 ( 2500VA/310VAC/5-1000Hz )

  • AFV-P-5000A

    可编程交流电源供应器 ( 5000VA/310VAC/5-1000Hz )

  • AFV-P-600B

    可编程交流电源供应器 ( 600VA/310VAC/15-1000Hz )

  • AFV-P-1250B

    可编程交流电源供应器 ( 1250VA/310VAC/15-1000Hz )

  • AFV-P-2500B

    可编程交流电源供应器 ( 2500VA/310VAC/15-1000Hz )

  • AFV-P-5000B

    可编程交流电源供应器 ( 5000VA/310VAC/15-1000Hz )

  • AFV-P-T620A

    620V 变压器箱 ( AFV-P-600 & AFV-P-1250 )

  • AFV-P-T620B

    620V 变压器箱 ( AFV-P-2500 )

  • AFV-P-T620C

    620V 变压器箱( AFV-P-5000 )

  • AFV-P-T1240A

    1240V 变压器箱 ( AFV-P-600 & AFV-P-1250 )

  • AFV-P-T1240B

    1240V 变压器箱 ( AFV-P-2500 )

  • AFV-P-T1240C

    1240V 变压器箱( AFV-P-5000 )

  • AFV-P-001

    RS-232/RS-485/USB/Ethernet 通讯介面卡

  • AFV-P-002

    GPIB 通讯介面卡

  • AFV-P-003

    模拟量控制( Analog ) 介面卡

  • AFV-P-004

    RS-232 通讯连接线 (1.8m / Female to Male)

  • AFV-P-005

    把手架固定套件( 把手 +2U L 型把手固定架)

  • AFV-P-006

    把手架固定套件( 把手 +4U L 型把手固定架)

  • AFV-P-008

    输入电源线 1.8M (for 600VA)

  • AFV-P-009

    输入电源线长度 3M (for 1.25kVA/2.5kVA)

  • AFV-P-010

    输入电源线长度 5M (for 5kVA)

  • AFV-P-011

    输入400Hz (at input 110V/220V ±10% )

  • AFV-P-012

    输出320V (at input 110V/220V ±10% )

  • AFV-P-013

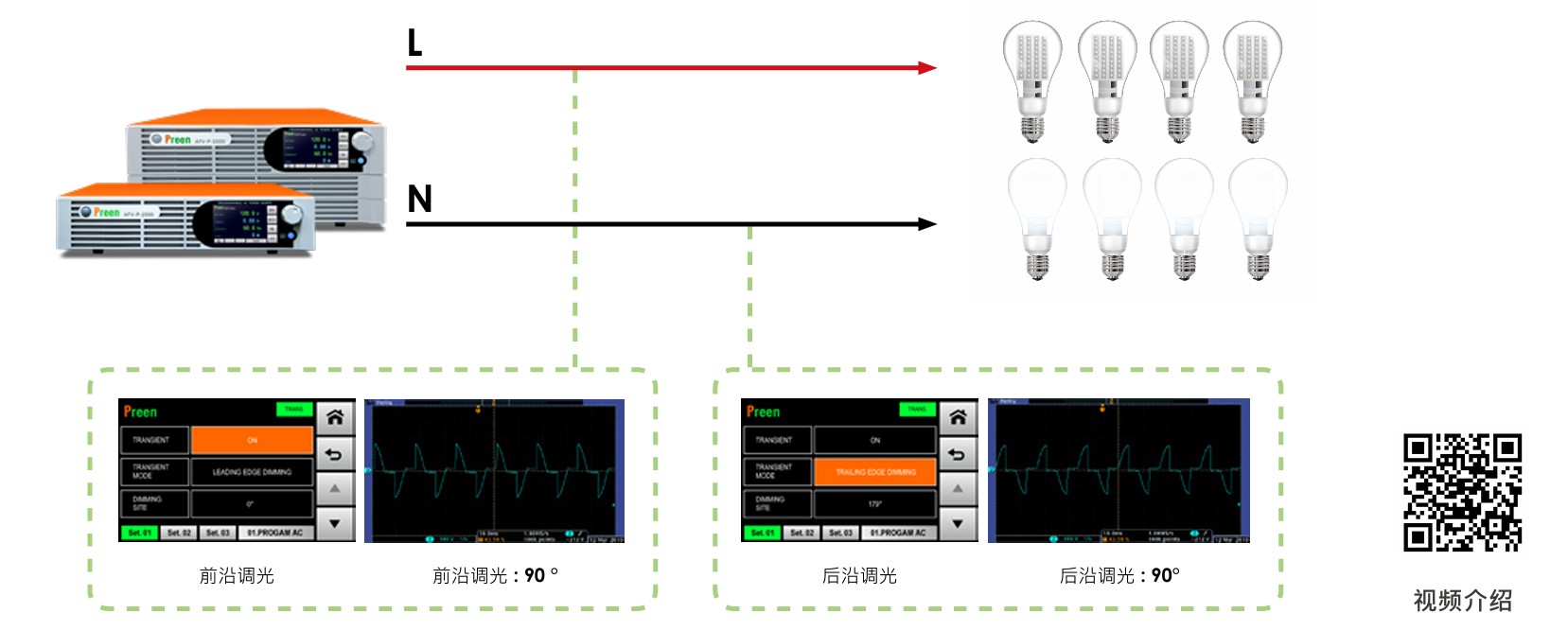

    LED电压相位调光模拟功能

  • AFV-P-014

    输出9倍浪涌电流(Inrush Current)for AFV-P-600、1250


文件名

文件大小

  • AFV-P系列可编程交流电源供应器_2024

    4.32 MB

    下载
  • IEC61000-4-11-法规模拟 - AFV-P系列

  • Preen AFV-P LED调光测试
