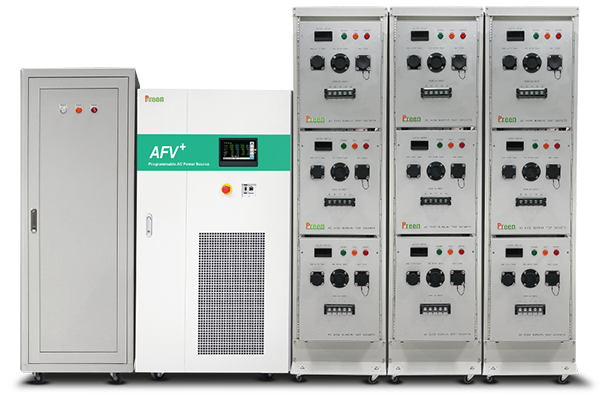

在现代电子技术蓬勃发展的当下，电子设备的性能检测与质量把控愈发关键。交流测试电源作为电子测试领域的核心装备，其输出特性直接关系到测试结果的精准性与可靠性。而在众多输出特性中，不同频率下的输出稳定性备受关注。从基础的电子元件测试，到复杂的电子系统性能评估，交流测试电源需在宽频率范围内稳定输出，以满足多样化的测试需求。理解其在不同频率下的输出稳定性，有助于测试人员更合理地选择与运用交流测试电源，确保电子测试工作的高效、准确开展，对推动电子技术的进步意义重大。

一、交流测试电源的工作原理与基本结构

（一）工作原理概述

交流测试电源的工作原理基于电能的转换与调控。常见的交流测试电源通过将市电输入的交流电，经过整流、滤波等环节，先转化为直流电，再借助逆变器将直流电逆变为不同频率、幅值的交流电输出。在这一过程中，电源内部的控制电路依据设定的频率、电压等参数，**调控逆变器中功率开关器件的导通与关断时间，以此实现对输出交流电频率和幅值的精准控制。在正弦波交流测试电源中，控制电路会产生与目标正弦波频率和幅值相对应的脉冲宽度调制（PWM）信号，驱动逆变器中的功率开关器件，从而输出接近理想正弦波的交流电。

（二）基本结构组成

输入电路：输入电路主要负责将市电接入交流测试电源，并对输入的交流电进行初步处理。它通常包含滤波电路，用于滤除市电中的高频杂波和电磁干扰，避免这些干扰信号进入电源内部影响电路正常工作。一些高端的交流测试电源还会配备输入过压、欠压保护电路，当市电电压超出正常范围时，自动切断电源输入，保护电源内部元件免受损坏。

整流与滤波电路：整流电路将输入的交流电转换为直流电，常见的整流方式有二极管整流和晶闸管整流等。二极管整流电路结构简单、成本低，适用于对整流精度要求不高的场合；晶闸管整流则可通过控制晶闸管的导通角，实现对整流输出电压的调节。整流后的直流电含有较大的纹波，需要通过滤波电路进行平滑处理。滤波电路一般由电容、电感等元件组成，通过电容的储能和电感的抑制电流变化特性，减小直流电中的纹波成分，为后续的逆变环节提供较为稳定的直流电源。

逆变电路：逆变电路是交流测试电源的核心部分，其作用是将经过整流、滤波后的直流电转换为所需频率和幅值的交流电。逆变电路主要由功率开关器件（如绝缘栅双极型晶体管 IGBT、金属 - 氧化物 - 半导体场效应晶体管 MOSFET 等）和驱动电路组成。驱动电路根据控制电路发出的 PWM 信号，**控制功率开关器件的导通和关断，使逆变电路输出符合要求的交流波形。不同类型的逆变电路，如半桥逆变电路、全桥逆变电路等，在输出功率、效率和波形质量等方面存在差异，可根据实际测试需求进行选择。

控制电路：控制电路是交流测试电源的 “大脑”，负责对整个电源的工作过程进行监测和控制。它接收用户设定的频率、电压、电流等参数，并根据这些参数产生相应的控制信号，调节逆变电路中功率开关器件的工作状态。控制电路还实时监测电源的输出电压、电流等参数，通过反馈控制机制，对输出信号进行调整，以保证输出的稳定性。在一些先进的交流测试电源中，控制电路还具备故障诊断和保护功能，当检测到电源内部出现异常情况，如过流、过压、过热等，能够迅速采取保护措施，切断电源输出，防止故障进一步扩大。

二、影响交流测试电源输出稳定性的因素

（一）电路元件特性

电容与电感的频率特性：在交流测试电源的滤波和逆变电路中，电容和电感是重要的元件。电容的容抗与频率成反比，电感的感抗与频率成正比。当电源输出频率发生变化时，电容和电感的电抗值也随之改变，这会影响电路的滤波效果和阻抗匹配。在低频段，电容的容抗较大，对低频信号的滤波效果相对较弱；而在高频段，电感的感抗较大，可能会导致电路中的能量损耗增加。这些因素都可能对交流测试电源在不同频率下的输出稳定性产生影响。在设计交流测试电源时，需要根据目标频率范围，合理选择电容和电感的参数，以确保在不同频率下都能保持良好的滤波和电路性能。

功率开关器件的开关特性：功率开关器件作为逆变电路的关键元件，其开关特性对交流测试电源的输出稳定性至关重要。功率开关器件在导通和关断过程中，存在一定的开关时间和损耗。在高频工作时，开关器件的开关频率增加，开关时间和损耗的影响更加显著。如果开关器件的开关速度不够快，可能会导致输出波形的失真，影响输出稳定性。开关器件的导通电阻和关断漏电流也会随着温度和频率的变化而改变，进一步影响电源的输出性能。因此，选择性能优良、适合高频工作的功率开关器件，并采取有效的散热和驱动措施，对于提高交流测试电源在高频下的输出稳定性至关重要。

（二）控制算法与反馈机制

PWM 控制算法的精度：脉冲宽度调制（PWM）控制算法是交流测试电源中常用的控制方式，其精度直接影响输出波形的质量和稳定性。PWM 控制算法通过调节脉冲的宽度来控制输出电压的幅值和频率。在不同频率下，要保证输出电压的稳定性，需要**控制 PWM 信号的占空比。如果 PWM 控制算法的精度不够高，可能会导致输出电压的幅值和频率出现偏差，尤其是在高频段，这种偏差可能会更加明显。为了提高 PWM 控制算法的精度，现代交流测试电源通常采用数字信号处理器（DSP）或现场可编程门阵列（FPGA）等高性能芯片，实现复杂的控制算法和**的 PWM 信号生成。

反馈控制的响应速度：反馈控制机制是保证交流测试电源输出稳定性的重要手段。通过实时监测电源的输出电压和电流，将实际输出值与设定值进行比较，根据偏差调整控制信号，从而实现对输出的稳定控制。在不同频率下，反馈控制的响应速度至关重要。在高频段，输出信号的变化速度较快，如果反馈控制的响应速度跟不上，可能会导致输出电压的波动无法及时得到纠正，影响输出稳定性。为了提高反馈控制的响应速度，交流测试电源的控制电路通常采用高速的 A/D 转换芯片和快速的控制算法，确保能够快速准确地检测和处理输出信号的变化，及时调整控制策略，维持输出的稳定。

（三）负载特性

不同类型负载的影响：交流测试电源在实际应用中会连接各种不同类型的负载，如阻性负载、感性负载和容性负载等。不同类型的负载对电源输出稳定性的影响各不相同。阻性负载的电流与电压同相位，对电源输出的影响相对较小，但在高频下，由于趋肤效应等因素，电阻值可能会发生变化，从而影响电源的输出。感性负载会产生滞后于电压的电流，在电源输出频率变化时，感性负载的电抗值改变，可能导致电源输出电压和电流的相位差发生变化，影响输出稳定性。容性负载则会产生超前于电压的电流，同样会对电源的输出特性产生影响。在测试含有大量电感或电容的电子设备时，交流测试电源需要具备良好的负载适应性，以保证在不同频率下都能稳定输出。

负载变化的应对能力：除了负载类型的影响，负载的变化也会对交流测试电源的输出稳定性造成挑战。在实际测试过程中，负载可能会随着测试条件的改变而发生变化，如电子设备在不同工作模式下的功耗变化。交流测试电源需要能够快速响应负载的变化，调整输出电压和电流，以维持稳定的输出。如果电源对负载变化的应对能力不足，可能会导致输出电压的跌落或过冲，影响测试结果的准确性。为了提高对负载变化的应对能力，交流测试电源通常采用智能的负载检测和控制技术，能够实时监测负载变化，并根据变化情况自动调整控制策略，确保在不同频率下都能为负载提供稳定的电源。

三、交流测试电源在不同频率下的输出稳定性分析

（一）低频段输出稳定性

输出电压与频率精度：在低频段，交流测试电源的输出稳定性相对较好。由于频率较低，电路元件的频率特性对输出的影响相对较小，电容和电感的电抗值变化较为平缓，能够较好地维持电路的滤波和阻抗匹配。PWM 控制算法在低频下也更容易实现较高的精度，能够较为准确地控制输出电压的幅值和频率。在频率为 50Hz 或 60Hz 的工频附近，交流测试电源通常能够输出精度较高的电压和频率，电压精度可达 ±0.1% 甚至更高，频率精度可达 ±0.01Hz。这使得在低频段，交流测试电源能够满足大多数对电压和频率稳定性要求较高的测试需求，如电力系统中的一些低频测试、传统电器设备的性能测试等。

负载适应性：对于低频段的负载，交流测试电源一般具有较好的负载适应性。阻性负载在低频下特性较为稳定，对电源输出影响较小。感性负载和容性负载在低频下的电抗值相对较大，对电源输出的影响也相对容易控制。在测试低频电机等感性负载时，交流测试电源能够通过合理的控制策略，补偿感性负载引起的电压和电流相位差，保证输出电压的稳定性。在低频段，即使负载发生一定程度的变化，交流测试电源也能够通过反馈控制机制及时调整输出，维持稳定的输出状态。

（二）中频段输出稳定性

电路元件的影响：随着频率升高进入中频段，交流测试电源的电路元件特性开始对输出稳定性产生一定影响。电容的容抗逐渐减小，电感的感抗逐渐增大，这可能会导致滤波效果发生变化，电路中的谐波成分增加。功率开关器件在中频段的开关损耗也会有所增加，可能影响输出波形的质量。为了应对这些问题，交流测试电源在设计时会采用更高性能的电路元件，优化电路布局，以减小元件特性变化对输出稳定性的影响。在中频段，交流测试电源的电压精度可能会略有下降，一般可达 ±0.5% 左右，频率精度可达 ±0.1Hz。

控制算法的调整：在中频段，为了保证输出稳定性，交流测试电源的控制算法需要进行相应调整。PWM 控制算法需要更加精细地调节脉冲宽度，以补偿电路元件特性变化和负载变化对输出的影响。反馈控制机制也需要提高响应速度，及时检测和纠正输出信号的偏差。一些先进的交流测试电源在中频段会采用自适应控制算法，根据实时监测到的电路参数和负载情况，自动调整控制策略，以确保输出的稳定性。在中频段，交流测试电源仍能满足大部分电子设备测试对输出稳定性的要求，如一些通信设备、工业自动化设备在中频段的性能测试等。

（三）高频段输出稳定性

面临的挑战：高频段是交流测试电源输出稳定性面临较大挑战的区域。在高频下，电路元件的频率特性变化更为显著，电容的容抗变得很小，电感的感抗变得很大，这可能导致滤波电路的性能下降，输出波形中谐波含量大幅增加。功率开关器件的开关速度成为制约输出稳定性的关键因素，开关时间和损耗的影响更加突出，容易导致输出波形失真。负载在高频下的特性也更加复杂，感性负载和容性负载的电抗值变化剧烈，对电源输出的影响更加难以预测和控制。在高频段，交流测试电源的电压精度可能会进一步下降，一般在 ±1% 左右，频率精度在 ±0.5Hz 左右。

应对措施与技术发展：为了提高交流测试电源在高频段的输出稳定性，研究人员和制造商采用了一系列先进技术和措施。在电路元件方面，采用高频特性优良的电容和电感，如薄膜电容、高频电感等，以改善电路的滤波和阻抗匹配性能。在功率开关器件方面，不断研发和应用新型的高速开关器件，如碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体器件，这些器件具有更快的开关速度和更低的开关损耗，能够有效提高输出波形的质量。在控制算法方面，采用先进的数字控制技术和智能算法，如模型预测控制、神经网络控制等，以提高控制精度和响应速度，更好地应对高频段复杂的电路和负载情况。随着这些技术的不断发展和应用，交流测试电源在高频段的输出稳定性正在逐步提高，能够满足如高频电子器件测试、射频设备测试等对高频输出稳定性要求较高的测试需求。

交流测试电源在不同频率下的输出稳定性受到电路元件特性、控制算法与反馈机制以及负载特性等多种因素的综合影响。在低频段，输出稳定性相对较高，能够满足大多数常规测试需求；随着频率升高至中频段，虽然面临一些挑战，但通过合理的设计和控制策略调整，仍能保持较好的输出稳定性；而在高频段，输出稳定性面临较大考验，但随着技术的不断进步，采用先进的电路元件、控制算法和新型功率开关器件等措施，交流测试电源在高频段的输出稳定性也在逐步提升。在实际应用中，根据不同的测试需求和频率范围，选择合适的交流测试电源，并充分考虑其在不同频率下的输出稳定性特点，能够确保电子测试工作的准确性和可靠性。随着电子技术的持续发展，对交流测试电源在不同频率下输出稳定性的要求将不断提高，这也将推动交流测试电源技术的不断创新和进步，以满足日益多样化和高精度的电子测试需求。
