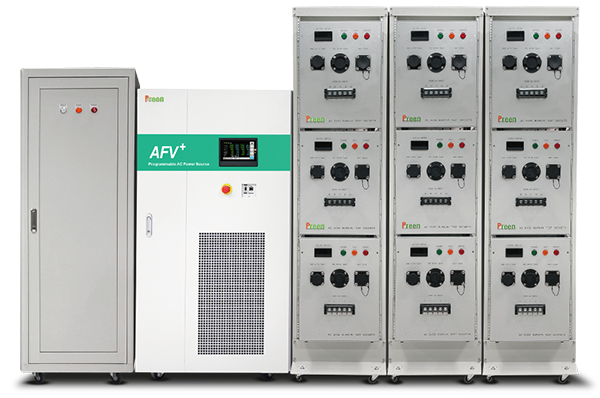

在电气设备的研发、生产与质检环节，交流测试电源作为提供标准电力输入的核心设备，其输出波形的质量对测试结果起着决定性作用。波形失真度作为衡量交流测试电源性能的关键指标，反映了输出波形偏离理想正弦波的程度。失真的波形可能导致被测试设备出现异常响应，进而使测试数据偏离真实值，影响产品质量评估与技术改进。

一、交流测试电源波形失真度的概念与产生原因

（一）波形失真度的定义

波形失真度，通常用总谐波失真（Total Harmonic Distortion，简称 THD）来量化表示，指的是交流信号中所有谐波分量的有效值与基波有效值之比的百分数。理想状态下，交流测试电源应输出纯净的正弦波，此时 THD 为 0%；但实际应用中，由于电源内部电路结构、元器件特性及外部干扰等因素影响，输出波形会包含不同频率的谐波成分，导致波形发生畸变。例如，当 THD 为 5% 时，意味着输出信号中除基波外，谐波分量的总有效值达到基波有效值的 5%。

（二）失真产生的内部因素

功率器件非线性特性：交流测试电源中的功率器件，如晶体管、场效应管等，在开关过程中并非理想的线性元件。其导通与截止状态的转换存在过渡过程，会产生高次谐波。例如，在采用脉宽调制（PWM）技术的电源中，开关频率附近的谐波分量尤为明显，若不加以处理，将直接影响输出波形质量。

滤波电路设计局限：滤波电路的作用是抑制谐波、平滑波形，但实际滤波电路难以完全滤除所有谐波成分。滤波器的类型（如 LC 滤波器、有源滤波器）、参数设计（电感值、电容值）及元件精度，都会影响滤波效果。若滤波电路设计不合理，残留的谐波将导致输出波形失真。

（三）失真产生的外部因素

电网干扰：工业电网中存在大量非线性负载，如变频器、电弧炉等，这些设备运行时会向电网注入谐波，导致电网电压波形畸变。当交流测试电源接入此类电网时，电网谐波会叠加到电源输出中，造成波形失真。此外，雷击、电磁脉冲等突发干扰也可能破坏电源内部电路的正常工作，加剧波形失真。

负载特性影响：被测试设备的负载特性对交流测试电源的输出波形有显著影响。若负载为非线性负载（如整流电路、开关电源），其工作时会与电源之间产生复杂的能量交互，导致电源输出电流波形畸变，进而引起电压波形失真。例如，当测试开关电源时，电源输出端可能出现尖峰、振荡等异常波形。

二、交流测试电源波形失真度的常见指标与测量方法

（一）行业标准与典型指标

不同应用领域对交流测试电源的波形失真度要求各异。在高精度科研测试中，通常要求 THD 低于 0.1%，以确保测试结果的准确性；而在一般工业生产测试中，THD 不超过 1% - 5% 即可满足需求。例如，国际电工委员会（IEC）对电力质量相关标准规定，用于计量校准的交流测试电源，THD 应控制在 0.5% 以内；对于普通电气设备性能测试，允许 THD 在 3% 左右。

（二）测量方法与仪器

谐波分析仪测量：谐波分析仪是测量波形失真度的专业仪器，通过快速傅里叶变换（FFT）算法，将输入的交流信号分解为基波与各次谐波分量，进而计算出 THD 值。该方法测量精度高，可详细分析各次谐波的幅值与相位信息，广泛应用于电源研发与质检环节。

示波器观察：示波器虽不能直接给出 THD 数值，但可直观显示输出波形的形状。通过与标准正弦波对比，能快速判断波形是否存在失真，如出现削顶、畸变、振荡等现象。此外，结合示波器的频谱分析功能，可定性分析谐波成分的分布情况。

三、波形失真度对测试精度的影响及案例分析

（一）对不同类型测试的影响

电气参数测量：在测量设备的电压、电流、功率等电气参数时，波形失真会导致测量误差。例如，当使用传统功率计测量失真波形下的功率时，由于功率计基于理想正弦波原理设计，会将谐波功率误判为基波功率，导致测量结果偏大或偏小。若测试电源 THD 较高，测量电机的输入功率时，可能使计算出的效率值偏离实际值，影响产品性能评估。

信号完整性测试：在通信、电子电路等领域，对信号完整性要求极高。失真的交流测试电源输出会干扰被测试电路的正常工作，导致信号传输错误、误码率上升。例如，在测试射频电路时，电源谐波可能与电路中的谐振频率产生耦合，引发自激振荡，使测试无法正常进行，或得到错误的测试结果。

（二）实际案例分析

某电子企业在测试新型电源模块时，使用了一台 THD 为 3% 的交流测试电源。测试初期，发现电源模块的输出电压波动较大，且效率低于理论值。经排查，发现测试电源输出波形存在明显畸变，高次谐波导致电源模块内部的滤波电路过载，影响了正常工作。更换 THD 低于 0.5% 的高精度测试电源后，测试结果恢复正常，电压波动减小，效率达到预期标准，验证了波形失真度对测试精度的显著影响。

四、降低波形失真度、提升测试精度的措施

（一）优化电源设计

采用先进拓扑结构：选择低谐波的电源拓扑，如多电平逆变器、矩阵式变换器等，可有效减少谐波产生。这些拓扑通过增加输出电平数量或优化开关策略，使输出波形更接近正弦波。例如，三电平逆变器相比传统两电平逆变器，输出谐波含量大幅降低，能显著提升波形质量。

改进滤波技术：采用复合滤波方案，将无源滤波器（LC 滤波器）与有源滤波器相结合。无源滤波器可滤除特定频率的谐波，有源滤波器则能实时补偿动态变化的谐波，两者协同工作，可将 THD 控制在较低水平。同时，优化滤波器参数设计，确保在宽频范围内有效抑制谐波。

（二）加强设备维护与校准

定期校准：交流测试电源需定期进行校准，使用高精度的标准源作为参考，对电源的输出波形、电压、频率等参数进行调整。校准周期通常根据使用频率和环境条件确定，一般为半年至一年一次，确保电源性能始终符合要求。

日常维护：保持电源内部清洁，防止灰尘、湿气影响元器件性能；定期检查功率器件、滤波电容等关键部件的状态，及时更换老化或损坏的元件。此外，避免电源长期在过载或极端环境下工作，延长设备使用寿命，维持波形稳定性。

交流测试电源的波形失真度是影响测试精度的关键因素，其产生受内部电路与外部环境的多重影响。通过深入理解失真原理、严格把控波形指标、采用科学的测量方法，并采取优化设计与维护措施，可有效降低波形失真度，确保测试结果的准确性与可靠性。在电气测试技术不断发展的背景下，持续关注并改进交流测试电源的波形质量，是保障电气设备研发、生产与质检工作顺利开展的重要基础，对推动行业技术进步具有深远意义。
