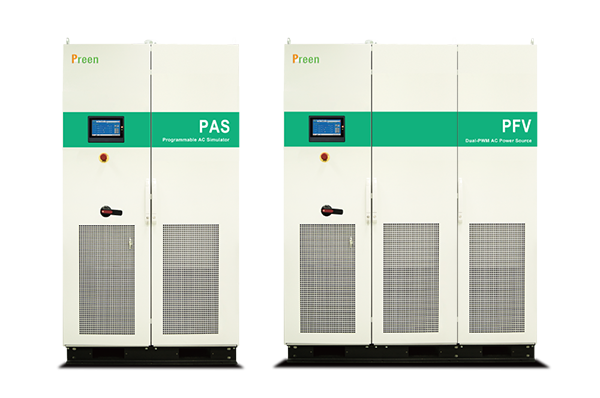

在现代电力系统中，电网的安全稳定运行直接关系到社会经济发展与民生保障。然而，电网运行过程中不可避免会遭遇各类复杂故障，从短路、断路到电压异常波动，每一种故障都可能引发连锁反应，威胁电力供应安全。电网模拟器作为电力领域的关键测试设备，通过先进的技术手段，能够在可控环境下重现多种复杂的电网故障场景。这不仅为电力设备研发、继电保护装置测试提供了可靠的试验环境，也有助于电力技术人员深入研究故障机理，制定有效的应对策略。那么，电网模拟器究竟能够真实还原哪些复杂的电网故障场景？这些模拟场景又对电力系统的发展有着怎样的意义？

一、电网短路故障场景模拟

（一）三相短路模拟

三相短路是电网中最为严重的故障类型之一，会导致瞬间出现极大的短路电流，对电力设备造成巨大冲击。电网模拟器可通过**控制输出电流与电压，真实还原三相短路时的电流骤增、电压骤降现象。例如，在新能源并网设备测试中，利用电网模拟器模拟三相短路故障，能检测光伏逆变器、风力发电机组等设备在极端短路情况下的故障穿越能力，验证其是否满足并网标准要求 。通过设置短路发生时刻、持续时间以及短路点的过渡电阻等参数，可模拟不同严重程度的三相短路场景，为设备耐受能力测试提供多样化条件。

（二）两相短路与单相接地短路模拟

除三相短路外，电网模拟器还能有效模拟两相短路和单相接地短路故障。两相短路会造成非故障相电压升高、故障相电流异常增大；而单相接地短路是电网中发生概率较高的故障类型，尤其在中性点不接地或经消弧线圈接地系统中较为常见。模拟器通过调整各相之间的连接关系和参数设置，重现这些故障场景下的电气量变化特征。在继电保护装置测试中，利用模拟的两相短路和单相接地短路场景，可检验保护装置能否快速、准确地识别故障并及时动作，从而保障电网在故障发生时能够迅速隔离故障区域，缩小停电范围。

二、电网断路故障场景模拟

（一）线路断线模拟

电网运行过程中，因自然灾害、设备老化等原因可能导致输电线路断线。电网模拟器能够模拟单条或多条线路断线故障，在线路断线瞬间，系统会出现电流不平衡、断线相电压异常等现象。通过模拟这种故障场景，可测试智能电表、配电自动化终端等设备在断线故障下的运行状态，验证其数据采集、故障判断和通信功能是否正常。例如，在配电网智能化改造项目中，利用模拟器模拟线路断线故障，能评估新型故障指示器对断线故障的检测灵敏度和定位准确性，为提升配电网故障处理效率提供技术支持。

（二）断路器拒动模拟

断路器作为电网中控制和保护电路的关键设备，有时会出现拒动故障，导致故障无法及时切除，扩大停电范围和设备损坏程度。电网模拟器可模拟断路器拒动场景，通过设定断路器的动作时间延迟或不动作，重现故障发生后电流持续异常、电压长时间偏离正常范围的情况。这种模拟对于测试继电保护后备保护功能至关重要，能够检验后备保护装置在主保护拒动时，能否可靠动作，实现故障的越级切除，保障电网的安全稳定运行。

三、电网电压异常场景模拟

（一）过电压与欠电压模拟

电网电压的异常波动，如过电压和欠电压，会对用电设备造成损害，甚至引发大面积停电事故。电网模拟器可以**调节输出电压，模拟不同程度的过电压和欠电压场景。例如，在电动汽车充电桩测试中，利用模拟器模拟电网电压波动范围，可检验充电桩在过电压（如 110% 额定电压）和欠电压（如 80% 额定电压）情况下的工作稳定性和保护功能，确保充电桩在电网电压异常时不会损坏，并能有效保护充电车辆和人员安全。同时，通过模拟长时间的欠电压工况，还可研究电力电子设备在低电压条件下的运行特性，为电网电压质量改善提供依据。

（二）电压骤升与骤降模拟

电压骤升和骤降通常由大型设备启动、短路故障切除等原因引起，持续时间较短但对敏感设备影响显著。电网模拟器能够快速、准确地模拟电压骤升和骤降过程，通过设定电压变化的幅值、上升时间和持续时间等参数，重现不同类型的电压暂态变化。在数据中心、精密电子制造等对电压稳定性要求极高的行业，利用模拟器模拟电压骤升骤降场景，可测试 UPS（不间断电源）、服务器等设备的抗干扰能力，评估其在电压暂态变化下的运行可靠性，避免因电压异常导致的数据丢失和设备损坏。

四、电网谐波与频率异常场景模拟

（一）谐波模拟

随着电力电子设备的广泛应用，电网中的谐波污染问题日益严重。电网模拟器可生成不同次数、不同幅值的谐波，模拟复杂的谐波畸变场景。通过调整各次谐波的含量和相位，能够模拟非线性负荷（如变频器、整流器）接入电网后产生的谐波特征。在电力变压器、滤波器等设备的研发和测试中，利用模拟的谐波场景，可研究谐波对设备损耗、温升和绝缘性能的影响，评估设备在谐波环境下的运行寿命和可靠性，为优化设备设计和选型提供数据支持。

（二）频率异常模拟

电网频率是衡量电能质量的重要指标之一，系统负荷不平衡、大型发电机组故障等原因可能导致电网频率异常。电网模拟器可以**控制输出频率，模拟频率偏移（如高于或低于额定频率）、频率波动等异常场景。在风力发电、光伏发电等新能源并网测试中，利用频率异常模拟，可检验新能源发电设备在频率变化时的频率适应性和一次调频能力，确保其能够在电网频率异常时保持稳定运行，并协助电网进行频率调节，提升电力系统的频率稳定性和可靠性。

电网模拟器凭借先进的技术和灵活的参数设置能力，能够真实还原多种复杂的电网故障场景，从短路、断路到电压异常、谐波污染以及频率波动等。这些模拟场景为电力设备研发、继电保护测试、电网运行研究等提供了重要的试验环境，有助于提升电力系统的安全性、可靠性和电能质量。随着电力技术的不断发展和电网结构的日益复杂，电网模拟器的功能也将不断升级和完善，在电力系统的规划、设计、运行和维护等环节发挥更加重要的作用，为构建智能、高效、稳定的现代电力系统提供有力支撑。
