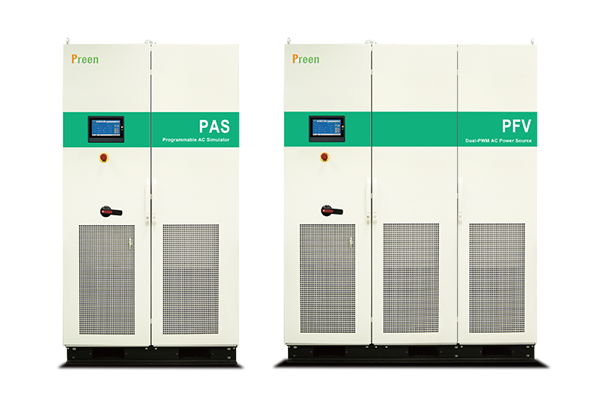

在现代电力系统的研发、测试与维护过程中，电网模拟器作为能够模拟各类电网工况的关键设备，发挥着不可或缺的作用。从新能源发电设备的并网测试，到继电保护装置的性能验证，都依赖电网模拟器提供稳定且精准的输出波形。然而，不同厂家、不同型号的电网模拟器，其输出波形的精准度存在差异。波形的精准度不仅关系到测试结果的可靠性，更影响着电力设备的研发质量和电力系统的安全稳定运行。如何科学、准确地判断电网模拟器的输出波形是否足够精准，成为电力领域科研人员、工程师们关注的重要课题。

一、明确判断标准与参考依据

（一）行业标准与规范

在电力行业，判断电网模拟器输出波形的精准度有相应的标准与规范作为依据。例如，国际电工委员会（IEC）制定的相关标准，以及我国的 GB/T 17626 系列电磁兼容标准等，对电网模拟器输出波形的参数指标，如电压幅值误差、频率偏差、谐波含量、波形畸变率等都作出了明确规定。以谐波含量为例，标准中明确限定了不同频率下各次谐波的允许幅值范围，超出该范围则视为波形不精准。在判断时，需严格按照这些标准进行比对，确保电网模拟器输出波形符合行业要求。

（二）理论波形模型

理想的电网模拟器输出波形应符合特定的理论模型，如正弦波在稳态情况下，其波形应是平滑、规则的曲线，遵循正弦函数的数学规律。在实际判断中，以这些理论波形模型为参照，分析输出波形与理想模型的差异程度。通过对比波形的形状、周期、幅值等参数，直观评估输出波形的精准度。例如，若输出的交流电压波形出现明显的畸变，不再是标准的正弦形状，则可初步判断其精准度存在问题。

二、采用专业的测试设备与方法

（一）必备测试仪器

高精度示波器：示波器是观察和分析波形的基础设备。选择带宽足够、采样率高的高精度示波器，能够清晰捕捉电网模拟器输出波形的细节。例如，对于高频谐波的观测，需要示波器具备较高的带宽，一般应不低于被测信号最高频率的 5 倍 ，以确保准确显示波形特征。

功率分析仪：功率分析仪不仅可以测量电压、电流等基本参数，还能对波形的谐波含量、功率因数、相位等进行**分析。通过功率分析仪，可获取输出波形中各次谐波的幅值、相位信息，计算出波形的总谐波畸变率（THD），为判断波形精准度提供量化数据支持。

频谱分析仪：频谱分析仪能够将时域的波形信号转换为频域信号进行分析，直观展示信号中各频率成分的分布情况。通过频谱分析，可以清晰地看到输出波形中是否存在杂散频率成分，以及这些成分的幅值大小，从而判断波形是否纯净、精准。

（二）具体测试流程

稳态波形测试：在电网模拟器稳定输出状态下，使用示波器观察输出电压、电流波形的形状，与标准正弦波进行对比，检查是否存在畸变、失真等情况。同时，利用功率分析仪测量波形的谐波含量、THD 值等参数，将测量结果与标准要求进行比对。例如，若测得某电网模拟器输出电压波形的 THD 值超过 5%，而标准要求不高于 3%，则说明该波形在谐波方面未达到精准度要求。

动态波形测试：模拟电网实际运行中的动态变化场景，如电压骤升、骤降，频率突变等，观察电网模拟器输出波形在动态过程中的响应情况。使用示波器记录波形的过渡过程，分析其上升时间、恢复时间等参数，判断波形在动态变化时是否能够快速、准确地调整，保持良好的波形形态。例如，在模拟电压骤降测试中，若输出波形在恢复过程中出现振荡、延迟等现象，说明其动态响应性能不佳，影响波形精准度。

多工况联合测试：考虑到电网实际运行的复杂性，可设置多种工况联合测试，如同时叠加谐波、频率偏移和电压波动等干扰因素，观察电网模拟器输出波形的综合表现。通过这种**的测试方式，更真实地模拟实际电网环境，检验其在复杂工况下输出波形的精准度和稳定性。

三、关注影响波形精准度的关键因素

（一）设备自身性能

硬件电路设计：电网模拟器的硬件电路设计对输出波形精准度起着决定性作用。例如，滤波电路的性能直接影响波形的平滑程度和谐波抑制能力。采用高性能的滤波元件和合理的滤波拓扑结构，能够有效减少波形中的高频杂波和纹波。此外，功率变换电路的设计也至关重要，其开关器件的性能、控制策略的优劣，都会影响输出波形的质量。

控制算法与采样精度：先进的控制算法能够快速、准确地调节输出波形，使其符合设定要求。同时，高精度的采样电路能够实时、**地采集输出信号，为控制算法提供准确的数据支持。若采样精度不足，会导致反馈信号失真，进而影响控制算法的调节效果，降低输出波形的精准度。

（二）外部环境因素

电磁干扰：周围环境中的电磁干扰可能会对电网模拟器的输出波形产生影响。强电磁辐射、高频设备的运行等都可能耦合到模拟器的电路中，导致输出波形出现畸变、噪声等问题。因此，在测试时应尽量选择电磁干扰较小的环境，或对模拟器采取屏蔽措施，减少外界干扰对波形的影响。

温度与湿度：环境温度和湿度的变化会影响模拟器内部电子元件的性能。例如，温度过高可能导致元件参数漂移，影响波形的稳定性和精准度；湿度过大则可能造成电路板受潮，引发短路、漏电等故障，进而影响输出波形质量。在测试和使用过程中，需关注环境条件，确保其符合设备要求。

判断电网模拟器的输出波形是否足够精准，需要以行业标准和理论模型为依据，借助专业的测试设备，采用科学的测试方法，**考量设备自身性能和外部环境因素的影响。只有通过严谨的测试流程和综合分析，才能准确评估电网模拟器输出波形的精准度，为电力系统的测试、研发和运行提供可靠的设备保障。随着电力技术的不断发展，对电网模拟器输出波形精准度的要求也将日益提高，相关的判断方法和技术也将不断完善和创新，推动电力行业朝着更高质量的方向发展。
