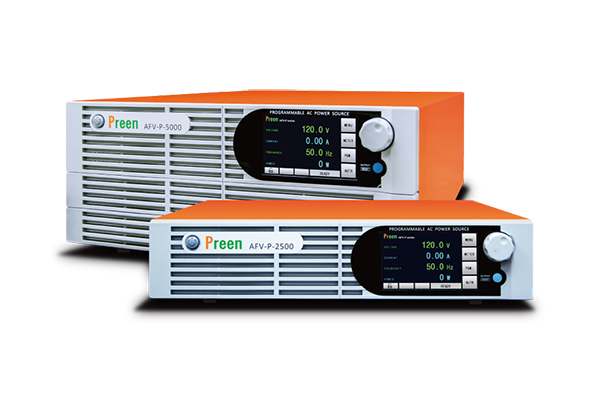

在电子设备的研发、生产与质检过程中，交流测试电源是模拟电网环境、为设备提供电力输入的关键设备，其输出电能的质量直接影响测试结果的准确性与可靠性。而谐波含量作为衡量交流测试电源电能质量的核心指标之一，却常常被忽视——它是指电源输出电压或电流中，除基波（50Hz或60Hz）以外的高频分量，这些高频分量会以多种方式干扰测试过程，导致测试数据失真、设备性能误判，甚至影响测试设备的正常运行。无论是对精密电子元件的参数测试，还是对电力设备的性能验证，明确谐波含量对测试结果的干扰，都是确保测试工作有效开展的前提。

一、谐波含量的基本概念与产生原因

要理解谐波含量对测试结果的干扰，首先需明确其定义与来源。交流测试电源的输出理论上应是纯净的正弦波，但实际运行中总会存在谐波，这些谐波的产生与电源自身的设计及运行状态密切相关。

1.谐波含量的定义

谐波是指频率为基波整数倍的电压或电流分量，例如基波频率为50Hz时，3次谐波的频率为150Hz，5次谐波为250Hz，以此类推。谐波含量通常用“总谐波畸变率（THD）”表示，即所有谐波分量的有效值与基波有效值的比值，以百分比形式呈现。例如，某交流测试电源输出电压的THD为5%，意味着其电压中的谐波分量总有效值占基波有效值的5%。THD值越高，说明电源的谐波含量越大，电能质量越差。

2.谐波的主要产生原因

交流测试电源的谐波主要源于其内部的电力电子器件与电路结构。例如，采用开关电源拓扑的测试电源中，开关管的高频通断动作会导致电流波形畸变，产生大量高频谐波；电源内部的整流电路（如桥式整流）会将交流电转换为直流电，再通过逆变器转换为所需的交流电，这一过程中整流二极管的非线性特性会引发电流谐波，进而影响输出电压的波形。此外，若测试电源的滤波电路设计不完善（如滤波器的电感、电容参数选择不合理），无法有效滤除高频谐波分量，也会导致输出谐波含量升高。

二、谐波含量对不同测试场景的干扰

谐波含量对测试结果的干扰因测试对象、测试指标的不同而有所差异，无论是对电子元件的参数测试，还是对电力设备的性能验证，谐波都可能成为影响测试准确性的“隐形干扰源”。

1.对精密电子元件参数测试的干扰

精密电子元件（如电阻、电容、电感、半导体器件等）的参数测试对供电电源的波形质量要求极高，谐波含量过高会直接导致测试数据失真。以电容的容值测试为例，电容的容抗与频率成反比（Xc=1/(2πfC)），当测试电源存在高次谐波时，谐波的高频分量会使电容的实际阻抗降低，导致测试仪器测得的“等效容值”与真实容值存在偏差——若3次谐波含量较高，可能使容值测试结果偏差5%以上，影响元件的选型与应用。

对半导体器件（如三极管、MOS管）的测试而言，谐波干扰的影响更为明显。半导体器件的导通电压、漏电流等参数与输入电压的波形密切相关，若测试电源的电压中存在谐波，会导致器件的工作点不稳定：例如，谐波引起的电压波动可能使三极管的集电极电流出现高频脉动，测试得到的“直流放大倍数”数据会忽高忽低，无法准确反映器件的真实性能。对于敏感的集成电路（IC），谐波甚至可能干扰其内部的逻辑电路，导致测试过程中出现“误触发”“逻辑混乱”等现象，使测试无法正常进行。

2.对电力设备性能测试的干扰

电力设备（如变压器、电机、逆变器等）的性能测试通常涉及效率、损耗、温升等关键指标，谐波含量过高会对这些指标的测试结果产生显著干扰。以变压器的效率测试为例，变压器的铁损与电压波形的畸变程度密切相关——当测试电源存在电压谐波时，铁芯中的涡流损耗会因高频谐波的存在而增加（涡流损耗与频率的平方成正比），导致测得的“铁损”数值偏大，进而使计算出的变压器效率偏低（效率=输出功率/(输入功率)=输出功率/(输出功率+铁损+铜损)）。若5次、7次谐波含量总和超过3%，变压器效率测试结果可能偏差2%-3%，影响对设备能效等级的判断。

电机的性能测试中，谐波干扰同样不可忽视。异步电机的转速主要由电源的基波频率决定，但谐波会使电机的定子绕组中产生谐波电流，进而产生“谐波转矩”——这些谐波转矩可能与基波转矩方向相反，导致电机的实际转速低于理论转速，且运行时出现振动、噪音等现象。在电机的转速测试中，若电源谐波含量过高，测得的转速数据会存在较大波动（如额定转速3000r/min的电机，转速可能在2950-3050r/min之间波动），无法准确评估电机的调速性能与稳定性。此外，谐波电流还会使电机的铜损增加，导致温升测试结果偏高，可能将合格电机误判为“温升超标”产品。

3.对仪器仪表测量精度的干扰

测试过程中使用的仪器仪表（如功率计、示波器、万用表等）本身也可能受到谐波的干扰，进而影响其测量精度。功率计是测试电源与负载功率的核心仪器，其测量原理是通过检测电压、电流的瞬时值并计算乘积的平均值来得到有功功率。当测试电源存在谐波时，电压、电流的波形均会发生畸变，若功率计的“谐波测量带宽”不足（如仅能准确测量到5次谐波），无法捕捉高次谐波的分量，会导致测得的有功功率与真实值存在偏差——例如，若测试电源存在7次、9次等高次谐波，功率计可能低估输入功率，使计算出的“负载效率”偏高。

示波器用于观察电压、电流的波形与参数，谐波含量过高会导致示波器的测量结果失真。例如，用示波器测量负载两端的电压峰值时，若电源电压中存在3次谐波，且谐波的峰值与基波峰值叠加，会使示波器测得的“电压峰值”偏大；若谐波相位与基波相反，则可能导致测得的峰值偏小。对于万用表等基础测量仪器，谐波干扰可能使其显示的“有效值”数据不准确——普通万用表通常基于“正弦波有效值”进行校准，当测量含谐波的波形时，其内部的整流电路无法准确转换非正弦信号，导致读数偏差，偏差程度随谐波含量的增加而增大。

4.对设备温升与寿命测试的干扰

设备的温升与寿命测试是评估其长期运行可靠性的重要环节，而谐波含量过高会对测试结果产生“误导性干扰”，甚至导致对设备寿命的误判。设备的温升主要由其内部的功率损耗决定，当测试电源存在谐波时，负载设备会因谐波电流产生额外的“谐波损耗”（如电机的谐波铜损、电容的谐波介质损耗等），这些额外损耗会转化为热能，使设备的实际温升高于“纯正弦波供电”时的温升。

例如，某电机在纯正弦波电源下运行时，温升稳定在40K（符合标准要求），但在谐波含量为10%的电源下运行时，因谐波损耗增加，温升可能达到50K——若测试时未考虑谐波的影响，会误判该电机“温升超标，寿命不足”。反之，若测试电源的谐波含量过低（与设备实际使用的电网环境差异较大），测得的温升数据会偏低，可能导致设备投入实际使用后因“真实温升过高”而提前老化失效。因此，谐波含量的“不匹配”会使温升与寿命测试失去参考意义，无法为设备的可靠性评估提供准确依据。

三、谐波干扰的间接影响：设备损坏与测试安全

除了直接影响测试结果的准确性，谐波含量过高还可能对测试设备与被测设备造成损坏，甚至引发测试安全隐患，这也是其干扰作用的重要体现。

1.导致设备过热损坏

对于被测设备而言，谐波电流会使其内部的元器件过热，增加损坏风险。例如，电容器在谐波电压的作用下，会因高频充电放电而产生额外的热量，若谐波含量过高，电容的温度可能超过其额定耐温值（如电解电容的耐温通常为85℃或105℃），导致电解液干涸、电容鼓包甚至炸裂。电机的定子绕组在谐波电流的作用下，会因集肤效应（高频电流集中在导体表面）使绕组的有效截面积减小，电阻增大，铜损增加，长期运行可能导致绕组绝缘层老化烧毁。

测试设备同样可能因谐波干扰而损坏。若测试仪器的输入端未设计谐波防护电路，高含量的谐波可能进入仪器内部的放大电路、采样电路，导致电路中的元器件（如运算放大器、ADC芯片）因过载而损坏。例如，示波器的探头输入电压若因谐波叠加而超过额定值，可能击穿探头内部的分压电阻，使示波器无法正常工作。

2.引发测试系统的电磁干扰

谐波本质上是高频电磁信号，过高的谐波含量会使测试电源成为“电磁辐射源”，对周围的测试系统产生电磁干扰（EMI）。这些高频谐波通过空间辐射或线缆耦合的方式，干扰测试仪器的敏感电路：例如，谐波辐射可能使功率计的采样电路产生“噪声”，导致测量数据出现高频波动；通过线缆耦合到信号线的谐波干扰，可能使传感器的输出信号失真（如温度传感器的输出电压出现虚假的“高频脉动”），影响对被测设备状态的判断。

在精密测试场景中（如航天航空设备的部件测试），电磁干扰的影响更为严重。即使是微小的谐波辐射，也可能干扰测试系统的同步信号（如时钟信号），导致多台仪器之间的测试数据不同步——例如，在电机转速与扭矩的同步测试中，谐波干扰可能使转速传感器与扭矩传感器的采样时间出现偏差，导致测得的“转速-扭矩曲线”与真实曲线不符，影响对设备动态性能的评估。

交流测试电源的谐波含量虽是“看不见的波形畸变”，却会对测试结果产生多维度的干扰——从精密电子元件的参数测试数据失真，到电力设备的效率、温升测试结果偏差；从仪器仪表的测量精度下降，到测试过程中出现设备损坏、电磁干扰等问题，谐波的影响贯穿于测试的各个环节。在对测试准确性要求日益严苛的今天，忽视谐波含量的干扰，可能导致测试结果失去参考价值，甚至引发错误的决策（如误判产品合格性、选错元件型号）。

因此，在开展测试工作时，需充分重视交流测试电源的谐波含量：一方面，应选择谐波含量低（如电压THD≤2%）的测试电源，并定期对其谐波指标进行检测；另一方面，可根据测试需求在电源输出端加装谐波滤波器，降低谐波对测试的干扰。只有确保测试电源的电能质量，才能让测试结果真实反映被测设备的性能，为产品的研发、生产与质检提供可靠的依据——这正是控制谐波含量的核心意义，也是保障测试工作科学性与有效性的关键细节。
