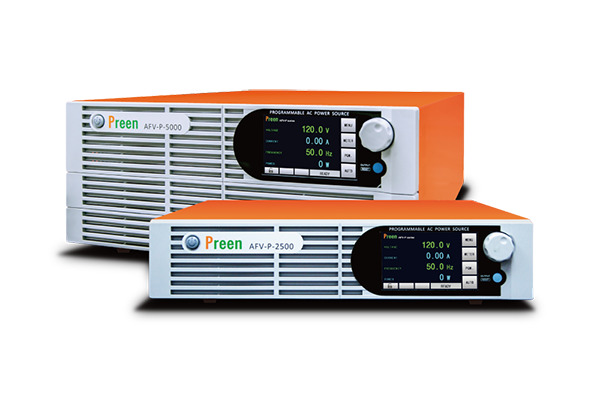

可编程交流电源凭借输出电压、频率、波形可灵活调节的特性，广泛应用于电子产品可靠性测试、新能源设备仿真、电力系统实验等领域。通过电脑实现对其的远程控制与参数配置，不仅能突破设备本地操作的局限性，更能实现自动化测试流程、提升控制精度与效率。无论是实验室工程师进行多设备协同测试，还是工业产线开展批量产品供电验证，掌握电脑控制可编程交流电源的方法都至关重要。

一、前期准备：硬件与软件基础搭建

在实现电脑控制前，需完成硬件连接的物理搭建与软件环境的适配调试，这是保障控制稳定性的基础。

（一）核心硬件设备与连接方式

核心设备清单

可编程交流电源：需确认设备支持远程控制功能，常见支持的控制接口包括 RS232、RS485、以太网（LAN）、USB 等，优先选择接口类型与电脑适配的型号（如带以太网接口的电源可实现局域网远程控制）。

控制电脑：普通台式机或笔记本均可，需具备与电源匹配的接口（如 USB-A、网口），若接口不匹配，需准备转接器（如 USB 转 RS232 模块、USB 转网口适配器）。

连接线缆：根据接口类型选择对应线缆，如 RS232 串口线、CAT5e 以太网网线、USB 数据线等，线缆需符合工业级标准（如屏蔽型线缆可减少电磁干扰）。

硬件连接操作步骤

接口匹配检查：查看可编程交流电源的 “远程控制接口” 标识（通常位于设备背部），确认接口类型（如 “LAN”“RS485”“USB Device”）。

物理连接实施：以以太网接口为例，用网线一端连接电源的 LAN 口，另一端连接电脑网口或路由器；若为 USB 接口，直接用 USB 数据线连接电源与电脑 USB 端口，注意区分 “USB Host”（设备对外供电）与 “USB Device”（被控制接口）。

设备通电自检：连接完成后，分别给可编程交流电源与电脑通电，电源开机后查看控制接口指示灯（如 LAN 口常亮表示物理连接正常，闪烁表示数据传输中）。

（二）软件环境配置要点

驱动程序安装

多数可编程交流电源需安装对应接口的驱动程序，如 USB 转 RS232 模块需安装 CH340/CH341 芯片驱动，以太网接口若支持 TCP/IP 协议则无需额外驱动，但需配置网络参数。

驱动可从电源厂商官网下载（如 Keysight、Chroma 等品牌均提供对应型号驱动），安装时需关闭杀毒软件，避免驱动文件被误拦截。

控制软件选择与安装

厂商专用软件：这是最便捷的控制方式，厂商通常会为自家电源开发配套软件（如 Chroma 的 PowerManager、Agilent 的 BenchVue），支持图形化界面操作，无需编程即可配置参数。安装时需确认软件版本与电源型号兼容，可通过官网 “产品支持” 栏目查询适配列表。

通用控制软件：若需多品牌设备协同控制，可使用通用软件如 LabVIEW、MATLAB，需安装对应的数据采集与控制模块（如 LabVIEW 的 VISA 驱动）。

编程环境搭建：对于自动化测试场景，需搭建 Python、C# 等编程环境，安装串口通信库（如 Python 的 pyserial 库）、网口通信库（如 socket 库），为指令发送与数据接收提供基础环境。

二、核心控制方式：从基础到进阶实操

根据应用场景的复杂度，电脑控制可编程交流电源可分为图形化界面控制、编程指令控制两种核心方式，分别适用于手动调试与自动化流程。

（一）图形化界面控制：快速上手的基础方式

图形化界面（GUI）控制无需编程基础，通过鼠标点击即可完成参数配置，适合前期调试与简单场景使用。

厂商专用软件操作流程

设备连接与识别：打开专用软件，点击 “设备搜索” 或 “连接” 按钮，软件会自动扫描局域网内的电源设备（以太网连接）或识别串口 / USB 连接的设备，选择对应设备型号与接口（如 COM3 端口、192.168.1.100 IP 地址），点击 “连接” 完成配对。

输出参数配置：在软件界面找到 “电压设置”“频率设置”“波形选择” 等模块，输入目标参数（如 AC 220V、50Hz、正弦波），部分电源支持 “相位调节”“谐波叠加” 等高级功能，可根据测试需求配置。

运行与监控：点击 “输出开启” 按钮，电源开始按照配置参数输出，软件实时显示当前输出电压、电流、功率等数据（部分软件支持数据曲线实时绘制）；如需停止输出，点击 “输出关闭” 即可。

参数保存与调用：可将常用的参数配置保存为 “场景文件”（如 “手机充电测试场景”），后续直接调用，无需重复配置。

通用软件（LabVIEW）控制要点

驱动加载：在 LabVIEW 中安装电源对应的 VISA 驱动，通过 “仪器 I/O” 面板调用 “VISA 打开”“VISA 写入”“VISA 读取” 等函数，建立软件与设备的通信链路。

界面搭建：拖拽 “数值输入控件”（用于设置电压、频率）、“按钮控件”（用于开启 / 关闭输出）、“数值显示控件”（用于监控实时数据），搭建个性化控制界面，实现参数输入与状态显示的可视化。

功能实现：通过编写简单逻辑，将输入参数转换为电源可识别的指令，发送至设备并接收反馈数据，实现参数配置与状态监控的联动，确保操作与反馈的实时同步。

（二）编程指令控制：自动化场景的进阶方式

编程指令控制通过发送标准协议指令（如 SCPI 协议）实现设备控制，适用于批量测试、多设备协同等自动化场景，支持 Python、C#、C++ 等多种语言。

核心协议与指令解析

SCPI 协议：多数可编程交流电源支持标准 SCPI（可编程仪器标准命令）协议，指令格式统一，例如 “VOLTage 220” 表示设置电压为 220V，“FREQuency 50” 表示设置频率为 50Hz，“OUTPut ON” 表示开启输出，指令末尾通常需添加回车换行符以完成发送。

厂商自定义指令：部分高级功能需使用厂商自定义指令，如叠加 3 次谐波的指令可能为 “HARMonic 3, 10”（表示 3 次谐波含量 10%），具体指令需查阅设备用户手册的 “远程控制指令” 章节获取完整列表。

不同接口的编程控制逻辑

串口连接控制（以 RS232 为例）

环境准备：在编程环境中安装串口通信库，完成库的导入与初始化配置。

参数配置：设置串口核心参数，包括端口号（如 COM3）、波特率（常见 9600 或 19200）、数据位（通常为 8）、停止位（通常为 1）、校验位（通常为 None），确保与电源串口参数保持一致。

通信实施：建立串口连接后，按照 SCPI 协议格式发送控制指令，如发送电压设置指令后，需预留短暂等待时间（约 0.1 秒）供设备响应，随后可发送查询指令读取当前电压值，完成 “设置 - 反馈” 闭环。

连接关闭：控制流程结束后，关闭串口连接，释放通信资源。

以太网连接控制（TCP/IP 协议）

网络配置：在电源本地面板手动设置 IP 地址（如 192.168.1.100）、子网掩码（255.255.255.0）、网关（192.168.1.1），确保电源与控制电脑处于同一局域网段。

连接建立：在编程环境中调用网络通信库，基于电源的 IP 地址与默认端口（多数电源为 5025）建立 TCP 连接，连接成功后即可进行数据传输。

指令交互：通过已建立的 TCP 连接发送频率设置、输出控制等指令，例如发送 “FREQ 50” 设置频率为 50Hz，待设备响应后发送 “FREQ?” 查询当前频率，接收并解析返回数据以确认设置生效。

自动化测试流程设计

多参数循环测试：通过编程实现电压从 100V 到 240V 的步进调节（如每步增加 10V，停留 5 秒），在每个电压档位发送电流查询指令，实时记录电流数据，用于验证产品的电压适应范围与功耗变化规律。

故障模拟触发：通过连续发送指令快速切换电源输出状态，如先发送 “OUTP OFF” 实现突然断电，或发送 “VOLT 100” 实现电压骤降，模拟电网波动场景，测试被测设备的抗干扰能力与应急响应表现。

数据自动存储：调用数据处理库，将测试过程中采集的电压、电流、功率等数据按预设格式写入 Excel 表格或数据库，自动生成包含数据统计与趋势分析的测试报告，提升测试效率与数据管理规范性。

三、关键注意事项与故障排查

在控制过程中，需关注设备安全与通信稳定性，同时掌握常见故障的排查方法，避免操作失误或设备损坏。

（一）安全操作规范

参数设置限制：严格按照可编程交流电源的额定功率、电压范围设置参数（如额定功率 1000W 的电源，若输出电压 220V，最大输出电流不得超过 4.5A），避免过载导致设备内部元件损坏或触发保护机制。

输出开启前检查：开启输出前，务必确认电源输出端子无短路、被测设备正负极连接正确，同时检查设备负载是否在电源额定范围内，避免短路引发跳闸或烧毁电源与被测设备。

紧急停机机制：若出现输出电压异常波动、设备发出异响、散发异味等异常情况，需立即通过控制软件点击 “紧急停机” 按钮，或直接关闭电源物理开关，切断输出并排查故障。

（二）常见故障及解决方法

设备连接失败

排查要点：① 硬件连接：检查线缆是否松动、接口金属触点是否氧化（可用酒精棉球擦拭清洁）；② 驱动问题：进入电脑 “设备管理器” 查看接口驱动是否正常（无黄色感叹号），若异常需重新安装驱动并重启电脑；③ 网络参数：以太网连接时，通过 “ping 命令” 测试电脑与电源的网络连通性，确认 IP 地址在同一网段，同时关闭电脑防火墙与安全软件；④ 端口占用：串口连接时，通过设备管理器查看端口是否被其他软件占用，关闭占用程序释放端口。

解决示例：若 USB 连接时软件提示 “设备未找到”，可在设备管理器中卸载 USB 驱动，拔掉数据线后重新插入，待系统自动识别并安装驱动后再次尝试连接。

指令发送无响应

排查要点：① 指令格式：对照设备手册确认指令是否符合 SCPI 协议规范，重点检查指令拼写、参数格式及末尾是否添加回车换行符；② 权限设置：部分电源需在本地面板手动切换至 “远程控制模式”（如设置 “REMOTE” 档位），否则无法接收电脑指令；③ 参数合法性：检查发送的电压、频率等参数是否超出设备额定量程（如电源最大电压 250V，却发送 300V 设置指令）；④ 通信链路：确认软件与设备的连接状态是否正常，若连接断开需重新配对。

解决示例：若发送 “OUTP ON” 指令后电源无输出，可先在电源本地面板手动开启输出，验证设备硬件无故障，再返回软件检查指令格式是否正确及远程控制权限是否开启。

数据读取异常

排查要点：① 通信延迟：指令发送后未预留足够等待时间，设备尚未完成响应就执行读取操作，需适当延长指令间隔（如增加至 0.2 秒）；② 干扰问题：通信线缆未使用屏蔽线，或靠近电机、变频器等大功率设备产生电磁干扰，需更换屏蔽线缆并调整设备摆放位置；③ 软件缓存：软件接收缓存中残留旧数据，导致新数据读取混乱，需清空接收缓存后重新读取；④ 设备状态：电源处于保护状态或故障模式时可能无法返回数据，需检查电源面板指示灯状态排查设备本身问题。

四、进阶应用：多设备协同与智能化控制

随着测试需求的复杂化，单一电源控制已无法满足需求，多设备协同与智能化控制成为进阶方向。

（一）多电源同步控制

通过电脑实现多台可编程交流电源的同步输出，适用于三相供电测试场景。例如，用 3 台单相电源分别模拟 A、B、C 三相电，通过编程统一发送开启 / 关闭指令，同步调节各电源的电压相位与幅值，确保三相电压平衡，满足电机、变频器等三相设备的测试需求。

（二）与测试仪器联动

将可编程交流电源与示波器、功率分析仪等设备通过电脑联动，实现 “供电 - 数据采集 - 分析” 一体化流程。例如，预先设定电源电压步进程序，电压每变化一次，电脑同步控制示波器采集被测设备的输入波形、功率分析仪记录实时功耗，随后自动分析波形畸变率与功耗随电压变化的关系，生成可视化分析报告。

（三）云端远程控制

部分新型可编程交流电源支持 4G/5G 或 WiFi 模块，可接入互联网并关联厂商云端监控平台。通过电脑登录云端账户，即可实现跨地域远程控制，实时查看电源运行状态、修改输出参数、调取历史数据，适用于无人值守实验室、分布式测试站点等场景，提升管理效率与灵活性。

通过电脑控制可编程交流电源，本质是实现 “人机交互 - 指令传输 - 设备响应” 的闭环流程，无论是图形化界面的便捷操作，还是编程控制的自动化实现，核心都在于掌握硬件连接逻辑、软件适配方法与协议指令规则。在实际应用中，需结合具体场景选择合适的控制方式，同时严格遵守安全规范与故障排查流程。随着工业自动化与智能化的发展，可编程交流电源的电脑控制将更加集成化、高效化，为研发测试与生产制造提供更精准、灵活的供电解决方案，而掌握基础控制方法正是迈向进阶应用的关键一步。
