在新能源发电、电力电子设备、智能电网等领域，电网模拟器是复现电网正常工况与故障场景的核心测试设备，可精准模拟电压波动、频率变化、谐波畸变等复杂电网环境。容量作为电网模拟器的核心性能指标，直接决定其能否驱动被测设备正常运行；而关键参数的匹配度则影响测试场景的复现精度与设备运行安全性。若容量选择过小，会导致模拟器过载保护、输出波形失真，无法完成全工况测试；若容量冗余过大，则造成设备投资浪费与能源损耗。因此，科学选择容量、精准匹配关键参数，是电网模拟器选型与使用的核心环节。

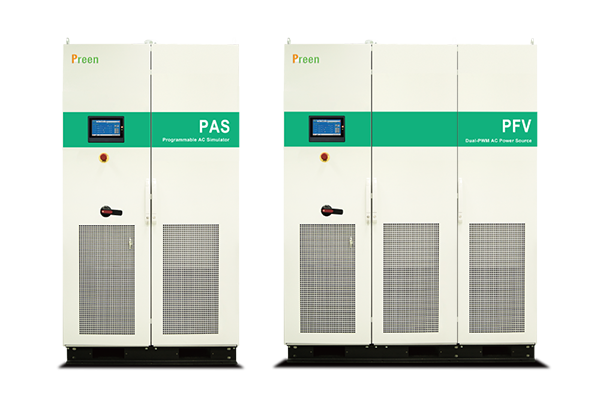

一、电网模拟器容量的核心定义与选择逻辑

容量是电网模拟器输出能力的量化指标，需结合被测设备的功率特性与测试需求科学确定，避免 “容量不足” 或 “过度冗余”。

（一）容量的核心定义与表示方式

电网模拟器的容量通常以 “视在功率（kVA）” 或 “有功功率（kW）” 表示，二者通过功率因数关联（有功功率 = 视在功率 × 功率因数），具体选用需结合负载类型：

视在功率（kVA）：反映模拟器可输出的总功率能力，包含有功功率与无功功率，适用于感性、容性等非线性负载（如电机、逆变器）；

有功功率（kW）：反映模拟器可输出的实际做功功率，适用于纯电阻性负载（如加热器、电阻箱）或功率因数已知的线性负载。

工业级电网模拟器的容量范围覆盖 0.5kVA 至数兆瓦，中小功率机型（0.5kVA-100kVA）多用于实验室器件测试，大功率机型（100kVA 以上）则适配逆变器、充电桩等大型设备测试。

（二）容量选择的核心逻辑：“负载功率为基，测试需求为界”

容量选择需以被测设备的功率参数为基础，结合测试过程中的功率波动与特殊工况需求，预留合理裕量，核心遵循以下逻辑：

基准容量计算：以被测设备的额定功率为基础，根据负载功率因数换算为模拟器所需的最小视在功率；

动态裕量预留：考虑测试中负载的瞬时功率冲击（如电机启动、逆变器并网冲击），预留 20%-50% 的容量裕量；

场景适配调整：针对含谐波、不平衡等复杂测试场景，因谐波电流会增加模拟器的有功损耗，需进一步提升容量冗余。

二、容量选择的核心依据与计算方法

容量选择需紧密结合被测设备的功率特性与测试场景，不同负载类型与测试需求对应的计算方法存在显著差异，以下为三类典型场景的具体计算方式：

（一）纯阻性负载：直接匹配，少量裕量

纯阻性负载（如电阻负载箱、加热器）的功率因数≈1，有功功率与视在功率基本相等，容量选择最为简单：

计算方法：模拟器视在功率≥被测设备额定有功功率 ×1.1-1.2（裕量系数）；

示例：测试额定功率 10kW 的电阻负载箱，因功率因数≈1，模拟器视在功率需≥10×1.2=12kVA，可选择 15kVA 机型；

关键考量：纯阻性负载无无功功率损耗，仅需预留 10%-20% 裕量应对负载功率的微小波动即可。

（二）非线性负载：功率因数主导，动态冲击叠加

非线性负载（如光伏逆变器、充电桩、变频器）的功率因数通常小于 1，且运行中存在瞬时功率冲击，是容量选择的重点与难点：

基础容量计算：模拟器视在功率≥被测设备额定有功功率 ÷ 负载功率因数 ×1.2-1.3；

示例：测试额定有功功率 50kW、功率因数 0.85 的光伏逆变器，基础容量需求为 50÷0.85×1.3≈76.5kVA，初步选择 80kVA 机型；

动态冲击裕量调整：若负载存在瞬时功率冲击（如逆变器并网时冲击电流为额定电流的 2 倍），需按冲击功率重新核算：

计算方法：冲击视在功率 = 冲击有功功率 ÷ 负载功率因数，其中冲击有功功率 = 额定有功功率 × 冲击倍数；

示例：上述逆变器并网冲击倍数为 2 倍，冲击有功功率 = 50×2=100kW，冲击视在功率 = 100÷0.85≈117.6kVA，需升级选择 120kVA 机型；

谐波损耗补偿：若测试含高次谐波的负载（如充电桩含 3 次、5 次谐波），谐波电流会导致模拟器有功损耗增加，需额外增加 10%-15% 容量：

调整后容量 = 冲击视在功率 ×1.1-1.15，上述示例调整后容量≈117.6×1.15≈135.2kVA，最终选择 150kVA 机型。

（三）三相不平衡负载：按最大相功率核算

三相负载（如三相电机、三相逆变器）若存在不平衡运行工况（如某相负载为额定负载的 120%，其他两相为 80%），需按最大相功率核算容量，避免单相过载：

计算方法：模拟器每相视在功率≥最大相有功功率 ÷ 负载功率因数 ×1.3；

示例：测试三相逆变器，A 相额定有功功率 20kW、B 相 15kW、C 相 18kW，功率因数 0.9，最大相为 A 相 20kW，单相视在功率需求 = 20÷0.9×1.3≈28.9kVA，需选择三相总容量≥86.7kVA 的机型（每相 28.9kVA×3），实际选择 100kVA 三相电网模拟器；

关键提醒：三相电网模拟器的容量通常指总视在功率，需确认每相容量是否均等（多数机型为均分），避免因单相容量不足限制测试。

三、容量选择需考量的关键参数

容量选择并非孤立的数值计算，需结合被测设备特性与测试需求，同步考量以下六大关键参数，确保模拟器**适配测试场景：

（一）输出电压范围：匹配被测设备的额定电压

输出电压范围决定模拟器能否为被测设备提供符合标准的供电电压，需与设备额定电压及测试需求匹配：

核心要求：模拟器的输出电压上限≥被测设备额定电压的 120%，下限≤额定电压的 80%，覆盖电压波动测试需求；

典型场景：测试 220V 单相逆变器时，需选择输出电压范围 0-300V 的模拟器，以支持 198V（-10%）至 264V（+20%）的电压波动测试；测试 380V 三相设备时，选择输出电压 0-520V（线电压）的三相模拟器；

注意事项：部分模拟器的容量会随输出电压变化（如低电压时容量下降），需确认在测试电压范围内的实际输出容量是否满足需求。

（二）输出频率范围：适配电网标准与测试场景

输出频率范围需覆盖被测设备的额定频率及频率波动测试需求，核心参数包括频率调节范围与精度：

调节范围：常规测试选择 45Hz-65Hz 即可满足工频电网波动需求；新能源并网测试需扩展至 40Hz-70Hz，以验证设备的频率穿越能力；航空航天设备测试需选择 400Hz 中频模拟器；

频率精度：需≥±0.01Hz，确保精准模拟频率微小波动（如 ±0.2Hz 的电网频率漂移）；

与容量的关联：部分宽频模拟器在高频段（如 400Hz）的输出容量会低于工频段，选型时需确认高频段实际容量是否达标。

（三）动态响应特性：应对负载瞬时变化

动态响应特性反映模拟器对负载功率突变的适应能力，直接影响测试中输出参数的稳定性，核心指标包括阶跃响应时间与电压恢复时间：

阶跃响应时间：≤10ms（高端机型≤1ms），确保快速响应负载功率突变（如逆变器突加 / 突卸负载）；

电压恢复时间：负载 100% 突变时，电压恢复至额定值 ±1% 范围内的时间≤1ms，避免电压波动导致被测设备误动作；

选型建议：含瞬时功率冲击的负载（如电机、变频器）需优先选择动态响应速度快的机型，避免因响应迟缓导致容量瞬时不足。

（四）谐波与畸变特性：复现复杂电网环境

谐波与畸变特性决定模拟器能否精准复现含谐波的电网场景，核心参数包括谐波次数、谐波含量与波形畸变率：

谐波次数：常规测试需支持 3-20 次谐波；新能源设备认证测试需扩展至 50 次以上高次谐波；

谐波含量：单次谐波含量可调节范围 0-30%，总谐波畸变率（THD）≤30%，以模拟严重谐波污染场景；

与容量的关联：注入谐波会增加模拟器的有功损耗，含谐波测试时需在基础容量上额外增加 15%-20% 裕量，避免容量不足导致谐波注入精度下降。

（五）三相不平衡度：适配三相负载测试

三相不平衡度反映模拟器模拟三相电压 / 电流不平衡工况的能力，需与测试标准及负载特性匹配：

不平衡度调节范围：≥20%（负序电压不平衡度），以满足 GB/T 15543-2008《电能质量 三相电压不平衡》中的测试要求；

调节精度：±1%，确保精准控制不平衡度参数；

选型建议：测试三相电机、三相逆变器等设备时，需选择支持独立调节各相电压、电流的模拟器，避免因不平衡度调节受限无法复现真实工况。

（六）保护功能：保障设备运行安全

完善的保护功能可避免因容量匹配不当或操作失误导致模拟器与被测设备损坏，核心保护功能包括：

过载保护：具备 120%-150% 过载保护，过载时快速切断输出或降额运行，避免容量不足烧毁器件；

过压 / 欠压保护：电压超出设定范围（如额定电压的 ±20%）时自动保护，防止被测设备过压损坏；

短路保护：输出短路时响应时间≤100μs，限流至额定电流的 1.5 倍以下，避免短路电流冲击；

过热保护：内部温度超过 85℃时自动停机，防止长期高负荷运行导致设备老化。

四、电网模拟器容量与参数选型的实操流程

为确保选型精准，需遵循 “负载分析 - 参数计算 - 特性匹配 - 方案验证” 的标准化流程，具体步骤如下：

（一）第一步：负载特性**分析

基础参数收集：统计被测设备的额定功率（有功 / 视在）、功率因数、额定电压、额定频率、相数（单相 / 三相）；

动态特性识别：确认负载是否存在功率冲击（如启动冲击倍数、冲击持续时间）、谐波含量（如 3 次谐波占比）、不平衡运行工况；

测试场景梳理：明确需模拟的工况（如电压波动范围、频率变化区间、谐波次数与含量、不平衡度）。

（二）第二步：容量与参数初步核算

基础容量计算：按负载类型（阻性 / 非线性 / 三相不平衡）选择对应公式计算最小视在功率；

裕量叠加调整：叠加动态冲击裕量（20%-50%）、谐波损耗裕量（10%-20%），得出实际需求容量；

参数匹配筛选：根据负载参数与测试场景，列出输出电压范围、频率范围、动态响应等关键参数的**要求。

（三）第三步：机型对比与特性验证

机型筛选：根据容量与参数要求，筛选 3-5 个候选机型，重点对比以下指标：

额定容量与测试电压 / 频率范围内的实际容量；

动态响应时间、谐波注入能力、不平衡度调节范围；

保护功能完整性与可靠性；

厂家方案验证：向厂家提供负载参数与测试需求，要求出具《容量与参数匹配报告》，包含负载功率曲线与模拟器输出能力的匹配仿真、特殊工况下的容量冗余分析；

第三方检测确认：要求厂家提供设备的第三方检测报告，验证容量、动态响应、谐波等参数的真实性。

（四）第四步：成本与长期价值平衡

初始成本考量：容量每增加 10kVA，设备价格通常增加 5%-10%，需在满足需求的前提下控制初始投资；

长期运行成本：选择高效率机型（满载效率≥90%），降低长期运行的能源损耗；

扩容灵活性：若未来有设备升级或测试场景扩展需求，优先选择模块化电网模拟器，可通过增加功率模块实现容量扩容，避免重复投资。

五、典型场景选型案例

（一）光伏逆变器测试（非线性负载）

负载与测试需求：50kW 三相光伏逆变器（功率因数 0.85，并网冲击倍数 2 倍，需模拟 45Hz-65Hz 频率波动、3-20 次谐波、15% 三相不平衡度）；

容量计算：基础容量 = 50÷0.85×1.3≈76.5kVA，冲击容量 = 100÷0.85≈117.6kVA，叠加谐波与不平衡裕量后≈135kVA；

参数要求：输出电压 0-520V（线电压），频率 40Hz-70Hz，阶跃响应时间≤5ms，谐波次数 3-50 次，不平衡度≥20%；

最终选型：150kVA 三相电网模拟器，支持独立调相、40-70Hz 频率调节、3-50 次谐波注入，动态响应时间 1ms，过载保护 150%/1 分钟。

（二）充电桩测试（含谐波负载）

负载与测试需求：30kW 单相充电桩（功率因数 0.9，含 15% 3 次谐波，需模拟 198V-264V 电压波动）；

容量计算：基础容量 = 30÷0.9×1.2≈40kVA，叠加谐波裕量后≈46kVA；

参数要求：输出电压 0-300V，频率 45-65Hz，纹波≤1%，3 次谐波含量可调 0-30%；

最终选型：50kVA 单相电网模拟器，输出电压 0-300V，频率 45-65Hz，3 次谐波注入精度 ±1%，过载保护 120%/5 分钟。

电网模拟器的容量选择与参数匹配是一项 “技术适配 + 成本平衡” 的系统工程，既需以负载功率特性为核心，精准核算容量并预留合理裕量，又需结合测试场景**匹配电压、频率、动态响应等关键参数。在新能源、智能电网等行业快速发展的背景下，测试场景日趋复杂（如高比例新能源并网、高次谐波污染），对电网模拟器的容量灵活性与参数精准度要求更高。因此，企业需摒弃 “单纯按额定功率选型” 的粗放模式，建立 “负载分析 - 精准核算 - 特性匹配 - 方案验证” 的标准化流程，确保所选设备既能满足当前测试需求，又具备未来扩展能力。这不仅是保障测试数据准确、设备运行安全的基础，更是提升产品研发质量、加速市场准入的关键支撑。
