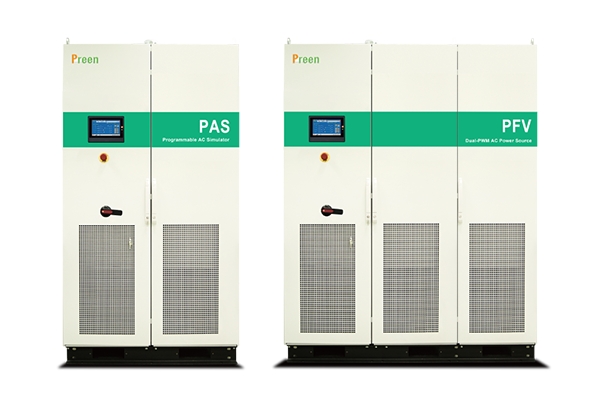

在新能源发电、电力电子设备研发、智能电网测试等领域，电网模拟器作为能够精准模拟电网电压、频率、谐波、暂态扰动等复杂工况的核心设备，是验证待测试设备（如逆变器、储能系统、充电桩）可靠性与兼容性的关键工具。由于电网模拟器需频繁输出高电压、大电流信号，且常处于“模拟极端电网故障”的测试场景中，其自身及被测试设备都面临着过载、短路、过压等多重安全风险。一旦保护机制缺失或失效，不仅可能导致电网模拟器内部功率模块、控制电路烧毁，还可能引发被测试设备损坏、测试数据失真，甚至造成人员触电、火灾等严重安全事故。

一、电网模拟器安全保护功能的核心分类与技术原理

电网模拟器的安全保护系统遵循“分层防护、快速响应、精准切断”的设计原则，通过硬件保护与软件保护的协同联动，构建起覆盖“设备自身-被测试对象-测试人员”的全方位安全屏障。根据保护对象与实现方式的不同，可分为硬件级保护、软件级保护和联动保护三大类。

（一）硬件级保护：毫秒级响应的第一道安全防线

硬件级保护是基于电路元件的物理特性实现的快速保护机制，响应时间通常在微秒至毫秒级，主要针对瞬时性、破坏性强的故障（如短路、雷击），可在软件系统尚未反应前切断危险回路。

1.过电流与短路保护

核心功能：当输出电流超过额定值的1.2-1.5倍（过流）或发生负载短路时，立即切断功率输出，防止功率模块因过流烧毁。

技术实现：通过串联在功率输出回路中的霍尔电流传感器实时采集电流信号，当电流值超过预设阈值时，传感器直接触发硬件保护电路（如快速熔断器、IGBT驱动闭锁电路），0.1-1ms内切断功率管驱动信号，同时断开输出继电器。部分高端机型采用“分级保护”设计：轻度过流（1.2倍额定电流）时降额输出，重度过流（1.5倍以上）或短路时直接切断。

应用场景：主要应对被测试设备内部短路（如逆变器IGBT击穿）、测试接线错误（正负极短接）等突发故障。

2.过电压与欠电压保护

核心功能：监测输出电压与直流母线电压，当电压超出安全范围时启动保护，避免过压击穿元件或欠压导致电路异常。

技术实现：输出侧通过电压传感器监测交流/直流输出电压，直流母线侧设置电压采样电路。当输出电压超过额定值的1.1-1.3倍（过压）或低于额定值的0.8倍（欠压）时，硬件电路快速触发保护，切断功率输出并锁定。对于输入侧电压波动，还配备输入欠压/过压保护（如交流输入电压低于180V或高于260V时停止工作），防止电网电压异常冲击设备内部电路。

关键参数：过压保护响应时间≤5ms，电压检测精度±0.5%，确保在电压异常初期即可介入。

3.过温保护

核心功能：监测功率模块、散热片、变压器等关键部件的温度，防止因过热导致元件老化加速或热击穿。

技术实现：在功率模块表面与散热片上粘贴NTC热敏电阻或热电偶传感器，实时采集温度数据。当温度达到60-70℃（预警）时，启动风扇强散热；达到80-90℃（保护阈值）时，自动降额输出；超过95℃时，立即切断功率输出并报警。部分机型采用“温度分区监测”，对发热集中的IGBT模块单独设置更高精度的保护。

适配场景：尤其适用于高负载长时间测试（如储能系统连续充放电测试）或散热不良的密闭环境。

4.防雷与浪涌保护

核心功能：抵御外部电网引入的雷击浪涌与瞬时过电压，保护设备输入侧电路。

技术实现：在电网模拟器输入端安装三级浪涌防护装置：第一级采用气体放电管（GDT）泄放万伏级雷击浪涌电流；第二级用压敏电阻（MOV）钳位过电压；第三级通过TVS二极管（瞬态抑制二极管）吸收残余浪涌。同时，输入回路串联浪涌抑制电抗器，降低浪涌电流上升速率。

防护等级：通常满足IEC61000-4-5标准，可抵御4kV（差模）、8kV（共模）的浪涌冲击。

（二）软件级保护：智能预判的精准防护屏障

软件级保护基于嵌入式控制系统与算法实现，响应时间在10-100ms，通过对设备运行参数的实时分析与逻辑判断，实现对渐进性、复杂性故障的精准防护，同时具备故障诊断与记录功能。

1.负载适配与限功率保护

核心功能：根据被测试设备的负载特性自动调整输出功率，避免因负载不匹配导致的设备过载。

技术实现：软件预设“恒压、恒流、恒功率”三种输出模式，测试前需输入被测试设备的额定功率、阻抗等参数。运行时，通过闭环控制算法实时监测输出功率，当功率接近额定值的90%时，发出“功率预警”；超过100%时，启动限功率模式（维持功率稳定在额定值），若持续10s以上仍未缓解，则切断输出。

智能优化：高端机型搭载负载识别算法，可自动识别线性负载与非线性负载（如整流器、变频器），动态调整保护阈值，避免对非线性负载的正常冲击电流误判。

2.波形异常与失真保护

核心功能：监测输出波形的失真度与完整性，当波形畸变超出标准时停止输出，防止被测试设备因波形异常受损。

技术实现：通过ADC采样模块实时采集输出波形数据，软件运用FFT（快速傅里叶变换）算法分析波形失真度（THD）。当THD超过5%（通用标准）或预设阈值时，立即触发保护。同时，监测波形的过零点、幅值突变等特征，若出现缺相、波形中断等异常，100ms内切断输出。

应用价值：主要保障精密电力电子设备（如光伏逆变器、精密电源）的测试安全，避免失真波形导致设备控制电路紊乱。

3.故障诊断与锁定保护

核心功能：自动识别故障类型并记录，同时锁定设备避免二次损伤，便于后期排查与维修。

技术实现：软件内置故障诊断数据库，涵盖200余种常见故障代码（如“E01-输入过压”“E15-功率模块过温”“E23-波形失真”）。当检测到故障时，立即锁定功率输出回路，在操作面板显示故障代码，并通过RS485/以太网接口上传至监控系统。故障未排除前，设备无法启动，有效防止误操作导致的二次损坏。

数据记录：可自动保存故障发生前10s的运行参数（电压、电流、温度、功率），为故障分析提供依据。

（三）联动保护：跨设备协同的全场景安全防护

联动保护是电网模拟器与被测试设备、测试系统之间的协同保护机制，通过通信接口实现信息交互，确保单一设备故障时不影响整个测试系统的安全。

1.紧急停机（E-stop）联动

核心功能：支持手动紧急停机按钮与远程紧急停机信号联动，实现快速切断。

技术实现：设备正面配备红色紧急停机按钮（物理常闭触点），按下后直接切断主回路电源；同时，预留干接点与以太网紧急停机接口，可与测试系统的紧急停机回路联动。当被测试设备发出“故障信号”或测试人员远程触发紧急停机时，电网模拟器10ms内切断输出。

2.接地与绝缘联动保护

核心功能：监测设备接地状态与输出侧绝缘电阻，确保设备与测试系统可靠接地，防止漏电与触电。

技术实现：软件实时监测接地回路电流（正常应＜10mA），若接地不良导致电流超过阈值，立即报警并切断输出；同时，内置绝缘电阻测试仪，测试前自动检测输出端与接地端的绝缘电阻（应≥1MΩ），绝缘不良时禁止启动输出。部分机型支持与被测试设备的接地系统联动，双方接地均正常时方可启动测试。

二、防止电网模拟器设备损坏的全流程防护策略

电网模拟器的安全运行不仅依赖自身保护功能，更需要结合“选型-安装-运行-维护”全生命周期的科学管理，从源头规避风险，延长设备使用寿命。

（一）选型阶段：匹配场景需求，规避先天风险

选型是防止设备损坏的基础，需结合测试需求与环境条件精准选择，避免“过载运行”或“功能冗余导致的资源浪费”。

1.核心参数适配

明确被测试设备的额定电压、电流、功率，选择电网模拟器时需预留1.2-1.5倍的功率余量（如测试100kW逆变器，应选用120-150kW电网模拟器），避免长期满负荷运行导致元件老化加速；

根据测试场景选择波形模拟能力，如新能源测试需支持“低电压穿越、频率波动”模拟，工业设备测试需支持“谐波注入”功能，避免因功能不足导致测试时强行超频超压；

关注设备的防护等级，实验室场景可选IP20，工业现场或户外测试需选IP54及以上（防尘防水），沿海潮湿环境需选具备防盐雾腐蚀功能的机型。

2.品牌与资质筛选

选择具备ISO9001质量认证、CE/UL安全认证的品牌，其保护功能的可靠性经过第三方验证；

优先选用采用宽禁带半导体（SiC/GaN）功率模块的机型，此类模块耐温性（可达175℃）与抗冲击性更强，故障发生率较传统IGBT模块降低30%以上。

（二）安装阶段：规范部署环境，筑牢基础防护

安装不规范是导致设备早期损坏的主要原因之一，需严格遵循安装手册与安全标准。

1.环境与空间要求

安装场地需干燥通风，环境温度控制在0-40℃，相对湿度＜80%，避免阳光直射、粉尘堆积或腐蚀性气体（如化工车间）；

设备与墙面、其他设备的间距≥50cm，确保散热风道通畅（尤其是大功率机型，需预留顶部与侧面散热空间）；

安装在承重≥100kg/㎡的平整地面，避免震动（如靠近电机、泵体），必要时加装减震垫。

2.电气连接规范

输入电源需匹配设备额定电压，且配备独立的空气开关（容量为设备额定电流的1.5倍），避免与其他大功率设备共用回路；

接地系统采用独立接地体，接地电阻＜4Ω，接地线截面积≥4mm²，确保接地可靠（接地不良易导致浪涌损坏与信号干扰）；

输出接线选用符合额定电流的铜芯电缆，接线端子紧固（扭矩符合手册要求，如M6端子扭矩为8N・m），避免接触不良导致局部过热。

（三）运行阶段：规范操作流程，强化实时监控

运行过程中的操作规范性直接影响设备安全，需建立标准化操作与监测机制。

1.开机前检查

外观检查：查看设备外壳有无破损，接线端子有无松动、烧蚀，散热孔有无堵塞；

参数确认：根据被测试设备参数，在操作面板或上位机软件中设置输出电压、电流、频率、波形等参数，确认保护阈值（如过流、过压阈值）设置合理；

空载测试：开机后先进行空载运行5-10分钟，监测输出波形、电压稳定性与设备温度，无异常再接入被测试设备。

2.运行中监测与操作禁忌

实时监控：通过设备面板或上位机软件实时观察输出电压、电流、功率、温度等参数，每小时记录一次数据，发现参数异常（如温度骤升、波形失真）立即停机检查；

操作禁忌：禁止在运行中插拔输出接线（需先切断输出再操作）；禁止将输出端直接短路（即使有短路保护，也会加速功率模块老化）；禁止超出设备额定参数范围设置输出值（如100V额定电压的设备，禁止设置120V输出）。

3.停机与应急处置

正常停机：先断开被测试设备，再将电网模拟器切换至“待机模式”，待散热风扇停转、温度降至40℃以下后关闭电源；

故障处置：发生故障报警时，先记录故障代码，再切断输入电源，排查故障原因（参考故障代码手册），严禁未排除故障强行开机；发生火灾时，立即切断电源，使用二氧化碳灭火器灭火（禁止用水）。

（四）维护阶段：定期保养检修，延长设备寿命

定期维护可及时发现潜在故障，避免小问题演变为大损坏，建议建立“日常维护-定期检修-专项维护”三级保养体系。

1.日常维护（每日/每周）

每日：清洁设备表面与散热孔粉尘（用干燥毛刷或压缩空气），检查指示灯与显示屏是否正常，确认接地连线牢固；

每周：测试紧急停机按钮功能，检查风扇运行有无异响，用红外测温仪检测接线端子温度（正常应＜60℃）。

2.定期检修（每3-6个月）

电气检查：用万用表检测输入/输出回路绝缘电阻，用示波器检测输出波形失真度，校准电压、电流传感器精度；

部件检查：检查功率模块、电容、风扇等易损部件，若发现电容鼓包、风扇转速下降、功率模块温度异常，及时更换；

软件维护：升级设备固件程序（从官方渠道获取），更新故障诊断数据库，确保保护功能的时效性。

3.专项维护（每年/恶劣环境下每6个月）

深度清洁：拆解设备侧盖，清理散热片与电路板粉尘（用绝缘压缩空气喷枪），对接线端子涂抹导电膏（防止氧化）；

保护功能测试：模拟过流、过压、短路等故障场景，验证保护功能的响应速度与可靠性（如短路时应≤1ms切断输出）；

接地系统检测：用接地电阻测试仪复测接地电阻，确保仍＜4Ω，腐蚀环境下需更换接地线缆与接地体。

电网模拟器的安全保护功能与设备防护工作，是保障电力测试安全、提升设备可靠性的“双重保险”。从硬件层面的毫秒级短路保护、过温保护，到软件层面的智能限功率、故障诊断，再到跨设备的联动防护，每一项功能的设计都围绕“预防故障、减少损失”的核心目标，形成了“主动预判-快速响应-精准处置”的完整防护链条。而全生命周期的防护策略，则从选型、安装、运行到维护的各个环节，为设备安全增添了“人为保障”，有效规避了因选型不当、安装不规范、操作失误等导致的设备损坏。

随着电力电子技术的发展，电网模拟器的安全保护功能正朝着“更智能、更精准、更协同”的方向演进——通过AI算法预测功率模块寿命、基于数字孪生技术模拟故障场景优化保护参数、与智能测试系统实现全域联动防护等技术已逐步应用。对于用户而言，不仅要熟悉现有保护功能的原理与使用方法，更要建立“安全优先”的操作理念，将规范操作与定期维护融入日常工作。唯有如此，才能充分发挥电网模拟器的测试价值，同时最大限度延长设备使用寿命，为新能源、智能电网等领域的技术研发与产品验证提供安全可靠的支撑。若需针对特定行业（如光伏、储能）的电网模拟器防护细节或故障案例进行深入分析，可提供具体场景信息，获取更具针对性的指导。
