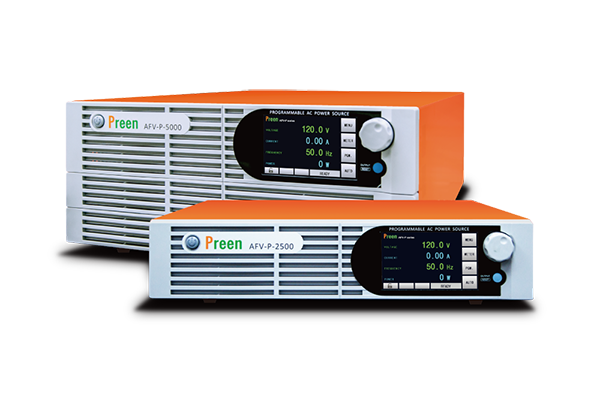

在新能源并网、电力电子设备研发、智能电网建设等核心领域，设备能否适配复杂多变的电网环境直接决定其运行可靠性与安全性。然而，实际电网受自然环境、负载波动、故障扰动等因素影响，存在电压波动、频率漂移、谐波污染等诸多不确定性，且难以在实验室中复现极端故障场景。可编程交流电源作为“人工电网”核心设备，凭借精准的参数调节能力、灵活的波形编辑功能及快速的动态响应特性，可模拟从常规稳态到极端故障的全类型电网环境。无论是验证光伏逆变器的低电压穿越能力，还是测试充电桩的电压适应性，抑或是研发微电网的故障容错系统，可编程交流电源都能提供“可复现、可调控、高保真”的电网模拟环境，为设备测试与技术创新提供关键支撑。

一、常规电网稳态环境：基础运行工况模拟

常规电网稳态环境是指电网在正常运行时的稳定状态，核心特征为电压、频率、波形保持在标准范围内且波动较小。可编程交流电源可精准模拟不同地区、不同场景的常规电网稳态参数，满足设备的基础适配性测试需求。

（一）全球标准电网电压与频率模拟

不同国家和地区因电力系统设计差异，形成了不同的标准电网参数，可编程交流电源可全覆盖主流标准，适配出口设备的多地域测试需求。

单相标准电网模拟

核心参数：电压覆盖85V-300VAC，频率覆盖40Hz-60Hz，可精准设置至0.1V、0.1Hz精度；

典型标准：中国（220V/50Hz）、美国（120V/60Hz）、欧洲（230V/50Hz）、日本（100V/50Hz/60Hz，东日本50Hz，西日本60Hz）；

测试应用：验证家用电器、小型医疗设备等单相负载在不同地区电网下的启动性能与运行稳定性，如测试出口欧洲的咖啡机在230V/50Hz下的加热效率。

三相标准电网模拟

核心参数：线电压覆盖110V-520VAC，频率40Hz-60Hz，支持三相平衡与不平衡调节（不平衡度0%-30%）；

典型标准：中国（380V/50Hz）、美国（208V/60Hz）、德国（400V/50Hz）、沙特阿拉伯（380V/60Hz）；

测试应用：测试工业电机、变频器、三相充电桩等设备的三相电压适配性，如模拟三相不平衡电网（A相380V、B相350V、C相320V），验证电机的转矩波动与发热情况。

（二）电网电压与频率稳态偏差模拟

实际电网受负载变化影响，电压与频率会在标准值附近小幅波动，可编程交流电源可模拟这种稳态偏差，测试设备的耐受能力。

电压偏差模拟

模拟范围：额定电压的±20%（如220V电网可模拟176V-264V），调节步长0.1V；

测试原理：按GB/T12325-2008《电能质量供电电压偏差》标准，设置不同电压偏差值，持续运行设备并监测性能；

典型应用：测试LED路灯在198V-242V（±10%偏差）范围内的亮度稳定性，验证空调在电压偏低（187V）时的启动成功率。

频率偏差模拟

模拟范围：额定频率的±5%（如50Hz电网可模拟47.5Hz-52.5Hz），调节步长0.01Hz；

测试原理：模拟电网负荷突变导致的频率漂移，监测设备的频率跟踪能力与运行稳定性；

典型应用：测试柴油发电机与电网并网时的频率同步性能，验证光伏逆变器在频率波动时的并网稳定性。

二、电网动态扰动环境：暂态与波动工况模拟

电网动态扰动是指电网因故障、负载突变、新能源并网等因素引发的短期、快速参数变化，包括电压暂降/暂升、电压中断、频率骤变等，这类扰动易导致设备停机或损坏。可编程交流电源可精准复现扰动过程的幅值、持续时间与变化速率，是设备抗扰动能力测试的核心工具。

（一）电压暂降、暂升与中断模拟

电压暂降（骤降）、暂升与中断是最常见的电网动态扰动，可编程交流电源可按国际标准（IEC61000-4-11）模拟不同等级的扰动场景。

电压暂降模拟

模拟参数：幅值降低幅度10%-90%（相对于额定电压），持续时间0.1ms-10s，上升/下降时间0.1ms-1ms；

典型等级：轻度暂降（70%-90%额定电压，持续10ms-1s）、中度暂降（30%-70%额定电压，持续1s-5s）、重度暂降（10%-30%额定电压，持续5s-10s）；

测试应用：验证新能源逆变器的低电压穿越（LVRT）能力，如模拟电压降至50%额定值、持续2s的暂降，测试逆变器是否保持并网且输出无功支撑。

电压暂升与中断模拟

电压暂升：幅值升高幅度10%-50%，持续时间0.1ms-10s，模拟电网甩负荷导致的电压突升；

电压中断：幅值降至0V，持续时间0.1ms-10s，模拟电网故障导致的短时断电；

测试应用：测试计算机UPS的切换响应时间（中断时应＜5ms切换至备用电源），验证精密机床在电压暂升（120%额定电压，持续100ms）时的加工精度稳定性。

（二）频率骤变与波动模拟

频率骤变是指电网频率在短时间内快速变化，频率波动则是频率在一定范围内周期性变化，二者均会影响设备的运行节奏与寿命。

频率骤变模拟

模拟参数：频率变化速率0.1Hz/ms-10Hz/ms，变化范围40Hz-60Hz，持续时间0.1s-10s；

测试原理：模拟电网发生短路故障或大型发电机跳闸导致的频率突变，如从50Hz骤降至45Hz（速率5Hz/s）；

测试应用：测试电网频率稳定器的响应性能，验证风机变流器在频率骤变时的脱网保护逻辑。

频率波动模拟

模拟参数：波动频率0.1Hz-10Hz，波动幅度±0.5Hz-±2Hz，波形支持正弦波、三角波；

测试原理：模拟新能源发电波动（如风电、光伏）导致的电网频率周期性变化；

测试应用：测试精密仪器（如光刻机）在频率波动时的运行精度，验证频率波动对PLC控制系统的信号干扰。

（三）电压波动与闪变模拟

电压波动是指电压幅值在一定范围内周期性变化，闪变则是电压波动引发的灯光闪烁效应，主要由电弧炉、电焊机等冲击性负载引起。

模拟参数：波动频率0.01Hz-35Hz，波动幅度0.1%-20%，支持模拟不同类型的闪变波形（如矩形波、正弦波）；

测试标准：符合IEC61000-4-15《电磁兼容试验和测量技术闪变测量仪》；

测试应用：测试LED显示屏在电压波动时的显示稳定性，验证荧光灯在闪变环境下的闪烁程度（闪变值Pst≤1.0为合格）。

三、电网谐波与畸变环境：电能质量恶化模拟

电网谐波与畸变是指电网电压或电流波形偏离正弦波的现象，主要由整流器、变频器等非线性负载产生，会导致设备发热、效率下降、寿命缩短。可编程交流电源可精准注入谐波成分，模拟不同电能质量等级的电网环境。

（一）谐波注入模拟

可编程交流电源可模拟2-50次谐波，支持设置各次谐波的幅值与相位，精准复现实际电网的谐波频谱特征。

模拟参数：

谐波次数：2-50次（奇次谐波为主，偶次谐波为辅）；

谐波幅值：0.1%-30%基波幅值（单次或总谐波畸变率THD可达50%）；

相位调节：0°-360°可调，支持模拟谐波相位角随机变化；

典型场景模拟：

工业电网：模拟6脉波整流器产生的5、7次谐波（幅值5%-15%）；

商业电网：模拟LED照明负载产生的3、5次谐波（幅值3%-10%）；

测试应用：测试谐波滤波器的滤波效果（如将THD从20%降至5%以下），验证光伏逆变器在谐波电网中的并网电流畸变率（应≤5%）。

（二）间谐波与陷波模拟

间谐波（非整数次谐波）与陷波（特定频率电压幅值骤降）是特殊的波形畸变，对精密设备影响显著，可编程交流电源可实现高精度模拟。

间谐波模拟

模拟参数：频率0.1Hz-1000Hz（非整数次，如2.5次、3.3次），幅值0.1%-10%基波幅值；

测试应用：测试电力系统谐波分析仪的间谐波测量精度，验证变频空调在间谐波电网中的运行噪声。

陷波模拟

模拟参数：陷波频率50Hz-2000Hz，陷波深度10%-90%，持续时间0.1ms-10s；

测试应用：模拟电网中滤波器谐振导致的特定频率电压衰减，测试射频设备在陷波环境下的信号接收稳定性。

（三）波形畸变与不对称模拟

除谐波外，可编程交流电源还可模拟波形切顶、缺口、三相不对称等畸变场景，覆盖复杂电能质量问题。

波形畸变模拟：支持模拟电压波形的切顶（顶部或底部削波，深度10%-50%）、缺口（瞬时幅值骤降后恢复，宽度0.1ms-1ms），模拟电网故障或开关操作导致的波形损伤；

三相不对称模拟：可独立调节三相电压的幅值与相位，模拟三相负载不平衡导致的电网不对称（如A相220V、B相190V、C相240V），测试三相设备的不平衡耐受能力。

四、特殊与极端电网环境：边缘工况与故障模拟

特殊与极端电网环境包括新能源微电网、孤岛运行、雷击浪涌、极端温度下的电网特性等，这类场景对设备的可靠性要求极高，可编程交流电源可提供定制化模拟能力。

（一）新能源微电网与孤岛环境模拟

新能源微电网（含光伏、风电、储能）存在电压波动大、频率不稳定、孤岛运行等特征，可编程交流电源可模拟其复杂运行状态。

微电网稳态模拟：模拟光伏出力波动（电压波动±15%，频率波动±2%）、风电变桨导致的功率波动，测试储能系统的充放电调节能力；

孤岛运行模拟：模拟微电网与主网解列后的孤岛状态，调节电源输出阻抗（0.1Ω-10Ω）与频率响应特性，测试分布式电源的孤岛检测与稳定控制能力；

测试应用：验证微电网控制器的能量管理策略，测试储能逆变器在孤岛模式下的电压与频率支撑性能。

（二）雷击浪涌与瞬态过电压模拟

雷击或开关操作会在电网中产生瞬态过电压（浪涌），可编程交流电源可配合浪涌发生器，模拟这类极端瞬态场景。

模拟参数：浪涌电压0.5kV-10kV，波形符合IEC61000-4-5标准（1.2/50μs电压波、8/20μs电流波），持续时间0.1μs-1ms；

测试应用：测试电源避雷器的浪涌防护能力（如能钳位10kV浪涌至2kV以下），验证户外通信设备在雷击浪涌后的存活率。

（三）极端环境下的电网特性模拟

在高温、低温、高海拔等极端环境中，电网设备参数会发生变化，可编程交流电源可结合环境试验箱，模拟极端环境下的电网特性。

高低温电网模拟：在-40℃-85℃环境中，模拟电网电压因线路电阻变化导致的偏差（如低温下线路电阻减小，电压升高5%），测试设备的高低温电压适配性；

高海拔电网模拟：模拟高海拔（海拔10000米以上）低气压环境下的电网电压波动（空气绝缘下降导致的瞬时放电，电压骤降10%-20%），测试高原地区光伏逆变器的运行稳定性。

五、电网模拟的核心技术支撑与选型要点

可编程交流电源的电网模拟能力依赖于核心技术与功能配置，选型时需结合测试需求重点关注以下维度：

（一）核心技术指标

输出精度与纹波：稳态模拟需电压精度≥0.1%、频率精度≥0.01Hz、总谐波畸变率THD≤0.5%；动态模拟需响应时间≤1ms，确保扰动过程的高保真复现。

谐波与动态性能：谐波模拟需支持2-50次谐波，总谐波畸变率THD≥30%；动态扰动需支持电压暂降/暂升、中断等多种波形，持续时间调节范围0.1ms-10s。

功率与扩容能力：根据被测试设备功率选型，如测试100kW逆变器需选120kVA以上电源；模块化电源可灵活扩容，适配不同功率设备测试需求。

控制与编辑功能：支持上位机软件编程（如LabVIEW、Python），可自定义波形（导入CSV文件），具备时序控制功能（如模拟“电压暂降→恢复→暂升”的连续扰动）。

（二）选型与应用匹配建议

基础适配测试：选择具备标准电压/频率调节、简单谐波注入功能的通用型可编程交流电源（如1-100kVA），适配家用电器、小型工业设备测试；

新能源并网测试：选择高动态响应（响应时间≤0.1ms）、支持低电压穿越模拟、谐波注入（2-50次）的专业型电源，适配光伏/风电逆变器、储能系统测试；

精密设备测试：选择低纹波（≤1mV）、高频率精度（≤0.001Hz）、支持间谐波模拟的高精度电源，适配医疗设备、精密仪器测试；

极端场景测试：选择可定制波形、支持与环境试验箱联动、具备浪涌叠加功能的高端型电源，适配军工设备、户外通信设备测试。

可编程交流电源的电网模拟能力，本质是对实际电网运行特性的“数字化复现”与“可控化调节”，其覆盖的场景从常规稳态到极端故障，从民用电网到新能源微电网，贯穿了电力设备研发、生产、验收的全生命周期。每一种模拟场景的实现，都依赖于电源的高精度参数控制、快速动态响应与灵活波形编辑技术，而这些技术的不断升级，也推动着电力设备可靠性的持续提升——从传统工业设备的电压适配，到新能源逆变器的低电压穿越，再到微电网的孤岛稳定控制，可编程交流电源都在扮演“严苛考官”的角色。

随着智能电网与新能源的深度融合，电网环境将愈发复杂，对模拟能力的要求也将向“更高精度、更快响应、更复杂场景”演进，如模拟高比例新能源并网下的次同步振荡、数字孪生电网的动态特性等。对于测试人员而言，需深入理解测试需求与电源模拟能力的适配逻辑，才能选择合适的设备，充分发挥其“人工电网”价值。若需针对特定场景（如海上风电并网、电动汽车充电网）制定电网模拟方案，可提供详细需求参数，获取定制化技术指导。
