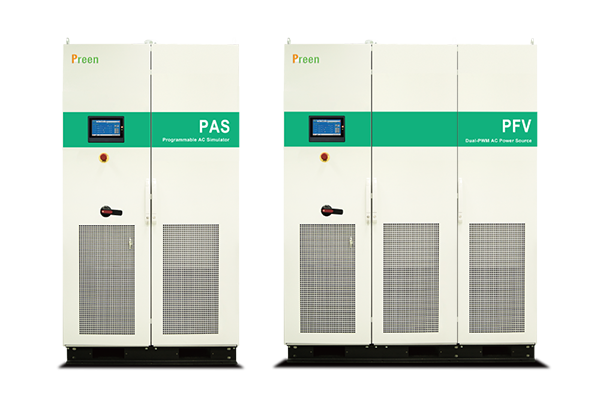

在新能源发电、电力电子设备研发、智能电网建设等领域，电网模拟器作为“人工电网”的核心载体，其输出的电压、频率、谐波等参数精度直接决定了被测试设备（如光伏逆变器、储能系统、充电桩）的性能验证结果。然而，电网模拟器在长期运行中，受元件老化、环境侵蚀、机械磨损等因素影响，易出现输出波形失真、参数漂移、动态响应迟缓等问题——例如，滤波电容容量衰减会导致纹波超标，功率模块老化会降低输出精度，温度变化会引发控制电路参数偏移。这些问题若不及时通过校准与维护干预，不仅会导致测试数据失真，更可能误导设备研发方向或造成产品质量隐患。

一、电网模拟器的校准周期与核心内容

电网模拟器的校准需遵循“分级分类、按需调整”原则，结合设备使用频率、应用场景与精度要求，制定从日常校验到年度计量的全周期校准体系，确保参数始终处于合格范围。

（一）日常校验：每日开机前的精度核查（频率：每日）

日常校验是精度保障的第一道防线，操作简单快捷，主要验证基础输出参数的准确性，可由操作人员自行完成。

核心校验内容

电压/频率精度核查：将模拟器输出调至标准工况（如220V/50Hz单相，380V/50Hz三相），用高精度万用表（精度≥0.01级）与频率计测量输出值，与显示屏显示值对比，偏差应≤±0.1%（电压）、±0.01Hz（频率）；

波形失真度初检：用示波器（带宽≥100MHz）观察输出正弦波形，肉眼判断无明显切顶、畸变，或通过示波器自带功能测量总谐波畸变率（THD），空载时应≤0.5%；

指示灯与报警功能验证：检查“电源正常”“输出使能”等指示灯显示正常，模拟轻微过流（调至额定电流的1.1倍），确认过流报警功能触发。

异常处理

若电压/频率偏差超出范围，可通过设备自带的“零点校准”功能初步修正；

若波形失真或报警失效，立即停止使用，安排专业校准或维修，禁止带故障运行。

（二）定期校准：阶段性精度修正（频率：每3-6个月）

定期校准需由具备资质的技术人员操作，使用标准计量设备对关键参数进行系统性修正，适用于使用频率较高（每日运行≥4小时）或中等精度需求场景。

核心校准内容

稳态参数精准校准

电压校准：在输出电压范围选取5个典型点（0V、25%额定电压、50%额定电压、75%额定电压、100%额定电压），用标准电压源（精度≥0.001级）对比修正，确保每个点误差≤±0.05%；

频率校准：在40Hz-60Hz范围内选取3个点（40Hz、50Hz、60Hz），用高精度频率标准源校准，误差≤±0.001Hz；

谐波校准：注入2-5次典型谐波（如5次谐波幅值5%），用谐波分析仪测量实际谐波含量，与设定值对比，偏差≤±5%。

动态特性校准

电压暂降/暂升响应：设定暂降参数（如电压降至50%，持续1s），用高速数据采集卡（采样率≥1MHz）记录电压变化曲线，验证暂降幅度偏差≤±2%，持续时间偏差≤±50ms；

频率骤变响应：设定频率从50Hz骤降至45Hz（速率5Hz/s），测量频率变化速率与设定值偏差，应≤±0.1Hz/s。

校准设备要求

标准电压/电流源：精度≥0.001级，输出范围覆盖模拟器额定值的0-120%；

谐波分析仪：支持2-50次谐波测量，精度±0.1%；

高速数据采集卡：采样率≥1MHz，分辨率≥16位。

（三）年度计量校准：权威溯源与**核查（频率：每年）

年度计量校准需委托具备CNAS（中国合格评定国家认可委员会）资质的第三方计量机构进行，确保校准结果具备法律效力，适用于所有场景，尤其是需出具权威测试报告的场合。

核心计量内容

全量程参数溯源：对电压、电流、频率的全输出范围进行逐点校准，建立完整的精度溯源报告；

环境适应性验证：在不同温度（0℃、25℃、40℃）与湿度（40%RH、80%RH）条件下，测试输出精度变化，确保环境影响误差≤±0.1%；

安全性能计量：校验过流、过压、过温等保护功能的动作阈值准确性，偏差应≤±5%；

校准证书出具：计量机构出具校准证书，明确各参数合格状态与误差范围，证书有效期为1年。

特殊场景调整

高频率使用场景（如生产线每日运行8小时以上）：可将校准周期缩短至每6个月1次；

恶劣环境场景（如高温、高粉尘、强电磁干扰）：校准周期缩短至每3个月1次，重点增加元件参数与波形失真度校准。

二、电网模拟器的维护周期与关键操作

维护是延缓精度衰减、延长设备寿命的核心手段，需结合元件损耗规律与环境影响，按“日常清洁-定期保养-专项检修”分级开展，与校准工作协同配合。

（一）日常维护：每日/每周的基础防护（频率：每日清洁，每周巡检）

日常维护聚焦于设备外观、散热系统与运行状态，预防因环境因素导致的精度下降。

每日清洁

用干燥防静电抹布擦拭设备表面与操作面板，清除粉尘与油污；

用压缩空气（压力≤0.3MPa）吹扫散热孔与通风口，确保无粉尘堵塞；

检查接线端子有无松动、氧化，若有氧化层用细砂纸打磨并涂抹导电膏。

每周巡检

散热系统检查：拆卸防尘网清理粉尘，手动转动散热风扇叶轮，确认无卡滞、异响，用转速计测试风扇转速（应符合手册标注，通常2000-3000rpm）；

电缆与接口检查：检查输入/输出电缆有无破损、老化，航空插头插拔是否顺畅，接口处有无烧蚀痕迹；

接地系统检查：用接地电阻测试仪复测接地电阻，确保≤4Ω，接地线连接牢固。

（二）定期保养：每月/每季度的元件维护（频率：每月保养，每季度深度维护）

定期保养针对易损元件与核心模块，及时更换老化部件，避免性能衰减影响精度。

每月保养

电容状态检查：查看电解电容有无鼓包、漏液，用电容表测量滤波电容容量，衰减超过20%立即更换；

模块温度监测：用红外测温仪检测功率模块、变压器表面温度，正常运行时应≤60℃，若温度异常升高需检查散热系统；

软件状态检查：查看设备固件版本，从官方渠道确认是否需升级，避免因软件漏洞导致参数漂移。

每季度深度维护

功率模块维护：断电后打开设备侧盖，清理功率模块表面粉尘，检查模块与散热片之间的导热硅脂，若干涸或老化需重新涂抹（厚度0.5-1mm）；

控制电路校准：用标准信号源校准电压/电流传感器，调整控制板上的校准电位器，确保采样精度≤±0.05%；

冷却系统维护：若为液冷机型，检查冷却液液位与纯度，液位低于标准线需补充同型号冷却液，纯度下降需更换。

（三）专项检修：每年/故障后的针对性修复（频率：每年1次，故障后即时检修）

专项检修需由厂家技术人员或专业工程师操作，针对隐性故障与老化部件进行深度处理。

年度专项检修

核心元件检测：**检测IGBT、DSP芯片、继电器等核心元件的电气参数，与手册标准值对比，偏差超20%需更换；

接线端子紧固：按设备手册规定扭矩（如M6端子8N・m）重新紧固所有接线端子，避免接触不良导致局部过热；

绝缘性能测试：用绝缘电阻测试仪检测输入/输出回路与接地端的绝缘电阻，应≥500MΩ，若不达标需排查电路受潮或破损情况。

故障后检修

故障定位：根据报警代码（如“E03-电压失真”“E08-风扇故障”），结合万用表、示波器等工具定位故障部件；

部件更换：更换故障元件时，需选用同型号、同规格的原厂配件（如IGBT模块、风扇），禁止用替代件；

校准验证：故障修复后，需进行**校准（至少覆盖电压、频率、波形失真度），确保精度达标后方可重新使用。

三、电网模拟器测试精度的核心保障技术与措施

除规范的校准与维护外，还需结合设备设计、操作规范与环境控制，构建“硬件筑牢基础、软件精准调控、操作规范执行”的三维精度保障体系。

（一）硬件层面：精度保障的物理基础

硬件是精度的核心载体，需从元件选型、结构设计到散热优化全方位把控。

高精度元件选型

功率模块：选用宽禁带半导体（SiC/GaN）器件，其开关频率高（可达20kHz以上）、温度稳定性好，较传统IGBT模块输出精度提升30%，纹波降低50%；

测量元件：采用霍尔电压/电流传感器（精度≥0.1级）、高稳定晶振（频率稳定度≤1×10⁻⁶/℃），确保参数采集与频率输出精准；

滤波元件：选用低损耗薄膜电容与高磁导率电感，减少谐波干扰，降低输出纹波至≤1mV（峰峰值）。

结构与散热优化

屏蔽结构：采用全金属外壳与内部屏蔽隔板，接缝处用导电泡棉密封，屏蔽效能≥60dB，减少电磁干扰对控制电路的影响；

散热设计：采用“热管+均热板+智能风扇”复合散热系统，将功率模块温度控制在50℃以下，避免温度过高导致参数漂移；

机械稳定性：核心模块采用弹性缓冲垫固定，减少震动对元件连接与参数的影响。

（二）软件层面：精度调控的智能核心

软件通过算法补偿与动态调节，修正硬件误差，提升整体精度。

数字闭环控制算法

采用PID+模糊控制双算法，对输出电压、电流进行实时调节，响应时间≤1ms，负载调整率≤±0.1%；

加入温度补偿模块，通过热敏电阻采集环境温度，动态修正功率模块与传感器的温度漂移误差。

波形生成与校准软件

采用直接数字合成（DDS）技术生成波形，波形点数≥16384点，确保波形平滑无失真；

内置自动校准软件，支持一键校准电压、频率等参数，并保存校准数据，便于追溯与调用。

故障预判与自我修正

集成AI故障预测算法，通过分析电流、电压、温度等历史数据，预判元件老化趋势，提前发出维护提醒；

当检测到参数漂移超出阈值时，自动启动软校准程序，修正偏差至合格范围。

（三）操作与环境层面：精度保持的外部保障

规范的操作与适宜的环境可避免人为误差与环境干扰，确保精度稳定。

标准化操作流程

开机前：确认环境温湿度（0-40℃，相对湿度＜80%），进行空载预热30分钟，待设备温度稳定后再开始测试；

测试中：避免频繁切换输出参数，每次参数调整后等待5-10秒再进行测量，减少动态波动影响；

关机后：先关闭输出使能，再断开负载，最后切断电源，避免冲击电流损坏元件。

环境干扰控制

电磁干扰防护：将电网模拟器远离强电磁设备（如电焊机、雷达），距离≥5米；输入电源加装EMC滤波模块，减少电网谐波侵入；

温度与湿度控制：高温环境加装机柜空调，低温环境启用设备预热功能，高湿度环境配备除湿机，维持湿度＜75%；

振动与粉尘防护：安装在平整地面，加装减震垫；多粉尘场景加装机柜防尘罩，定期更换防尘滤网。

四、不同应用场景的精度保障重点

不同场景对电网模拟器的精度要求与环境条件差异显著，需针对性调整校准维护策略与保障措施。

（一）新能源逆变器测试场景

精度要求：电压精度±0.05%，频率精度±0.01Hz，THD≤0.3%，动态响应时间≤100μs；

重点措施：每3个月进行一次谐波与动态特性校准，每月更换一次防尘网（逆变器测试多为高功率场景，散热需求高），采用SiC功率模块的模拟器提升精度与稳定性。

（二）充电桩测试场景

精度要求：电压精度±0.1%，频率精度±0.05Hz，暂降/暂升幅度偏差≤±2%；

重点措施：每6个月进行一次全参数校准，每周检查输出电缆与接口（充电桩测试频繁插拔，易导致接触不良），在测试系统中加入波形监控软件，实时监测输出精度。

（三）实验室研发场景

精度要求：电压精度±0.01%，频率精度±0.001Hz，THD≤0.1%；

重点措施：每年进行2次第三方计量校准，每月进行一次深度维护（含传感器校准与软件升级），实验室配备恒温恒湿系统（温度25℃±2℃，湿度50%RH±10%），避免环境影响精度。

（四）工业设备兼容性测试场景

精度要求：电压精度±0.1%，频率精度±0.05Hz，负载调整率≤±0.5%；

重点措施：每6个月进行一次校准，每季度检查功率模块与散热系统（工业设备测试负载波动大），采用模块化设计的模拟器，便于故障模块更换与精度恢复。

电网模拟器的校准与维护是一项贯穿设备全生命周期的系统工程，其核心逻辑在于“预防为主、精准校准、**维护”——通过日常校验及时发现精度偏差，通过定期校准修正参数漂移，通过规范维护延缓元件老化，再结合硬件优化、软件调控与环境控制的精度保障技术，构建起全方位的精度防护体系。这不仅能确保模拟器长期保持合格的输出精度，更能提升被测试设备的研发与生产质量，为电力电子行业的技术进步提供可靠支撑。

随着智能电网与新能源技术的深入发展，电网模拟器正朝着“更高精度、更快响应、更智能化”方向演进，未来的校准与维护将实现“自动化、远程化、预测性”——通过内置高精度校准模块实现自动溯源，通过物联网技术实现远程维护监控，通过AI算法实现故障与精度衰减的提前预判。对于用户而言，需结合自身应用场景与精度需求，制定个性化的校准维护计划，并严格执行操作规范，才能充分发挥电网模拟器的“测试基准”价值。若需针对特定型号模拟器或特殊测试场景制定精准的校准维护方案，可提供设备参数与场景细节，获取定制化指导。
