随着新能源汽车普及，充电桩作为核心配套设施，其安全性能与充电效率直接关系到用户体验与用电安全。然而，直流桩与交流桩因充电原理、功率等级、接口标准存在显著差异，对检测设备的功能需求也截然不同——交流桩以低压小功率为主，需重点检测供电稳定性与接地安全性；直流桩以高压大功率为核心，需额外关注电压电流精度、绝缘性能及快充协议兼容性。若使用通用检测设备，可能导致检测结果失真，甚至遗漏关键安全隐患（如直流桩绝缘故障未检出，可能引发漏电风险）。

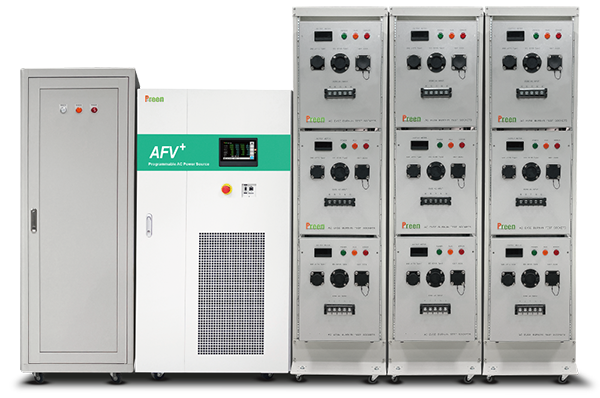

充电桩检测需围绕“安全合规、性能达标、协议兼容”三大核心目标展开，不同类型的充电桩需搭配专属检测设备，才能**覆盖检测需求。

一、交流充电桩（ACCharger）的检测需求与对应设备

交流充电桩（俗称“慢充桩”）通过车载充电机将交流电转换为直流电为电池充电，常见功率为3.5kW、7kW、11kW，输出电压为220V（单相）或380V（三相），核心检测需求集中在“供电质量、电气安全、接口合规”三大方面，所需检测设备以低压电气检测工具为主。

（一）供电质量检测设备：确保电网侧供电稳定

交流桩的充电效率与电网供电质量直接相关，需检测电压偏差、频率波动、谐波含量等参数，避免因供电不稳定导致车载充电机故障或电池充电不均衡。

电能质量分析仪

核心功能：实时监测交流桩输入侧的电压、电流、频率、功率因数、谐波含量（2-50次谐波）及电压暂降/暂升，判断供电质量是否符合GB/T18487.1-2015《电动汽车传导充电系统第1部分：通用要求》中“电压偏差±7%、频率偏差±0.5Hz”的标准要求；

应用场景：充电桩安装调试阶段，检测电网接入点的供电质量；运维阶段，定期监测老旧小区或工业区域的电网谐波情况（如工业设备产生的3次谐波可能干扰充电桩运行）；

设备要求：需支持单相/三相测量，电压量程覆盖0-400V，电流量程覆盖0-50A，谐波测量精度不低于0.5级。

电压电流校准仪

核心功能：模拟不同电压电流工况（如电压200V-240V波动、电流0-32A变化），检测交流桩输出侧的电压电流精度，确保桩体计量误差不超过±1%（符合JJG1149-2018《电动汽车交流充电桩检定规程》要求）；

应用场景：充电桩生产出厂检测，校准桩体内置计量模块；运维阶段，每年强制检定前的预检测，避免因计量不准导致充电费用纠纷；

设备要求：输出电压精度±0.05%，电流精度±0.1%，支持持续输出30分钟以上。

（二）电气安全检测设备：防范触电与火灾风险

交流桩虽输出电压低于直流桩，但仍存在接地不良、绝缘破损等安全隐患，需通过专用设备检测接地电阻、绝缘电阻及漏电流，保障用户充电安全。

接地电阻测试仪

核心功能：测量交流桩接地极与大地之间的电阻值，判断接地系统是否可靠，避免因接地电阻过大（标准要求≤4Ω）导致漏电时无法快速导走电流，引发触电事故；

应用场景：充电桩安装后，检测接地网施工质量；暴雨或雷击后，检查接地极是否腐蚀或松动；

设备要求：支持四线法测量（精度更高），测量范围0-200Ω，精度±2%。

绝缘电阻测试仪（兆欧表）

核心功能：在交流桩断电状态下，施加500V或1000V直流电压，测量桩体外壳与内部带电部件之间的绝缘电阻，标准要求绝缘电阻≥10MΩ，防止因绝缘老化导致漏电；

应用场景：充电桩长期闲置后重启前检测；定期运维时检查内部线路绝缘情况（如潮湿环境下线路绝缘层可能受潮）；

设备要求：输出电压稳定，测量范围0-1000MΩ，短路电流≥1mA（确保击穿不良绝缘）。

漏电流测试仪

核心功能：模拟充电桩正常工作状态，检测对地漏电流（包括保护导体电流、外壳漏电流），标准要求Ⅰ类设备漏电流≤30mA，Ⅱ类设备≤0.75mA，避免漏电流超标引发触电或火灾；

应用场景：充电桩出厂安全检测；运维时检查充电桩内部元器件（如接触器、继电器）是否存在漏电故障；

设备要求：支持交流漏电流测量，量程0-100mA，精度±5%。

（三）接口与协议检测设备：确保与车辆兼容

交流桩通过标准充电接口（如GB/T20234.2-2015Type2接口）与车辆连接，需检测接口物理尺寸及充电协议兼容性，避免因接口错位或协议不匹配导致无法充电。

充电接口尺寸规

核心功能：通过标准量规检测充电插头与插座的尺寸偏差（如插针直径、间距、插入深度），确保符合GB/T20234.2-2015的机械尺寸要求，避免因接口松动导致接触不良、发热烧毁；

应用场景：充电桩生产时接口质量检测；运维时检查老旧充电桩接口是否存在磨损或变形；

设备要求：采用不锈钢材质，尺寸公差±0.01mm，包含插头量规与插座量规，需符合国家标准。

交流充电协议分析仪

核心功能：解析交流桩与车载充电机之间的PWM通信协议（如控制导引信号），检测协议交互是否正常（如充电启动、暂停、停止指令是否准确传递），避免因协议不兼容导致充电中断；

应用场景：充电桩与新车型适配测试；排查充电中断故障（如车辆发出暂停指令，桩体未响应）；

设备要求：支持GB/T18487.1协议解析，实时显示通信报文，可存储1000条以上历史记录。

二、直流充电桩（DCCharger）的检测需求与对应设备

直流充电桩（俗称“快充桩”）直接输出直流电为电池充电，常见功率为60kW、120kW、240kW，输出电压覆盖200V-1000V，电流可达250A以上，因涉及高压大功率，检测需求除覆盖交流桩的基础项外，还需重点关注“高压安全、快充协议、动态性能”，所需设备以高压检测仪器为核心。

（一）高压电气安全检测设备：防范高压风险

直流桩输出电压远超安全电压（＞36V），需检测绝缘性能、耐压强度及高压联锁，避免因高压漏电或绝缘击穿引发重大安全事故。

高压绝缘电阻测试仪

核心功能：在直流桩断电后，施加2500V或5000V高压直流电压，测量正极/负极对地的绝缘电阻，标准要求绝缘电阻≥100MΩ（根据GB/T18487.1-2015），远高于交流桩的10MΩ标准，确保高压系统绝缘可靠；

应用场景：充电桩安装调试后高压系统绝缘检测；电池更换站等高压场景的定期安全排查；

设备要求：输出电压2500V-5000V可调，测量范围0-10000MΩ，精度±5%，具备过压保护功能。

耐压测试仪（高压测试仪）

核心功能：在直流桩高压回路与外壳之间施加短时高压（如2500V交流电压，持续1分钟），检测绝缘层是否被击穿，判断高压系统的耐压能力，避免长期高压运行导致绝缘老化击穿；

应用场景：充电桩生产时高压部件（如IGBT模块、直流母线）耐压检测；运维时检查高压线缆绝缘层是否存在破损；

设备要求：输出电压0-5000VAC/DC可调，漏电流检测范围0-100mA，具备击穿保护功能。

高压联锁（HVIL）测试仪

核心功能：模拟直流桩高压联锁回路的通断状态（如充电枪插拔、维修门开启），检测联锁信号是否实时传递，确保高压系统在联锁断开时能快速切断高压输出（响应时间≤100ms），保障维修人员安全；

应用场景：充电桩维修门、充电枪接口的联锁功能检测；排查因联锁故障导致的充电桩无法启动问题；

设备要求：支持12V/24V直流信号检测，响应时间≤1ms，可模拟开路、短路故障。

（二）功率与动态性能检测设备：确保快充效率

直流桩的核心优势是快充能力，需检测电压电流动态响应、功率调节精度及纹波含量，避免因动态性能不足导致充电慢或电池损伤。

直流功率分析仪

核心功能：实时监测直流桩输出侧的电压（0-1500V）、电流（0-500A）、功率（0-750kW）及纹波系数（标准要求≤2%），检测快充过程中电压电流的稳定性，避免纹波过大导致电池寿命衰减；

应用场景：充电桩功率标定（如60kW桩需检测是否达到额定输出）；快充过程中动态功率调节测试（如车辆请求降功率时，桩体响应是否及时）；

设备要求：电压精度±0.1%，电流精度±0.2%，支持宽量程测量（适配不同功率桩体）。

电池模拟器（电池负载）

核心功能：模拟不同SOC（荷电状态）的电池特性（如电压、内阻、充电曲线），检测直流桩在不同电池状态下的充电性能（如SOC20%-80%快充阶段的电流稳定性），替代真实电池进行检测，降低成本与风险；

应用场景：充电桩出厂快充协议兼容性测试；研发阶段优化充电策略（如调整电压电流曲线以提升充电速度）；

设备要求：输出电压0-1000V，吸收电流0-500A，支持CC/CV/CP充电模式模拟。

（三）快充协议检测设备：保障车桩兼容

直流桩通过CAN总线与车辆进行快充协议交互（如GB/T27930-2015、CCS协议），需检测协议兼容性，避免因协议不匹配导致无法快充或充电中断。

直流快充协议分析仪

核心功能：解析直流桩与车辆之间的CAN通信报文（如充电参数配置、故障报文、功率请求），检测协议交互是否符合国家标准，排查协议不兼容问题（如车辆请求120A电流，桩体仅输出80A）；

应用场景：充电桩与不同品牌车型的适配测试；排查充电中断、无法启动快充等故障；

设备要求：支持GB/T27930、CCS、CHAdeMO等多协议解析，可实时显示报文ID、数据长度及内容，支持报文录制与回放。

充电枪协议测试仪

核心功能：模拟充电枪的CC（连接确认）、CP（控制导引）信号，检测直流桩对枪体状态的识别能力（如插枪后是否正确识别“已连接”信号），避免因枪体协议故障导致无法充电；

应用场景：充电枪生产质量检测；充电桩插枪无响应故障排查；

设备要求：支持CC/CP信号模拟，输出电压0-12V，电流0-5A。

三、交流桩与直流桩检测设备的核心差异

从检测维度来看，交流桩与直流桩的检测设备存在显著区别：在电压电流范围上，交流桩检测设备聚焦低压（0-400V）、小电流（0-50A），设备量程较小；直流桩检测设备则需覆盖高压（0-1500V）、大电流（0-500A），量程要求更高。

安全检测重点方面，交流桩以接地电阻、低压漏电流检测为主，绝缘要求较低（≥10MΩ）；直流桩则需重点检测高压绝缘、耐压强度及高压联锁，绝缘要求严苛（≥100MΩ），以防范高压漏电风险。

性能检测核心上，交流桩关注供电质量与计量精度，无需复杂的动态功率检测；直流桩需深入检测功率精度、纹波系数及动态响应，还需通过电池模拟器模拟不同电池状态，确保快充效率与电池安全性。

协议检测内容上，交流桩仅需解析简单的PWM控制导引协议，交互逻辑单一；直流桩需兼容多类协议（如GB/T27930、CCS），需解析复杂的CAN通信报文，协议适配难度更大。

设备成本层面，交流桩检测设备以中低端为主，单台成本多在1万元以内；直流桩检测设备因涉及高压、高精度技术，多为高端设备，单台成本常超5万元。

四、充电桩检测设备的选型与使用建议

按检测场景选型：生产企业需配置全套检测设备（如耐压测试仪、协议分析仪），覆盖出厂检测需求；运维单位可优先配置便携式设备（如手持绝缘电阻测试仪、电能质量分析仪），满足现场快速检测；

关注标准符合性：选择符合国家标准（如GB/T18487.1、JJG1149）的检测设备，避免因设备精度不达标导致检测结果无效；

定期校准设备：检测设备需每年送计量机构校准（如国家电网计量中心），确保测量精度，避免因设备失准引发误判；

安全操作规范：使用直流桩高压检测设备时，需穿戴绝缘手套、绝缘鞋，确保高压回路断电后再进行检测，避免高压触电风险。

交流桩与直流桩的检测设备差异，本质是由两类充电桩的技术特性与安全需求决定的——交流桩聚焦低压安全与供电稳定，设备以“轻便、低成本”为核心；直流桩围绕高压安全与快充效率，设备需“高精度、高耐压”。选择适配的检测设备，不仅是满足合规要求的基础，更是保障充电桩安全运行、提升用户体验的关键。

随着充电桩技术向“超快充（如480kW）、多协议兼容”发展，未来检测设备将进一步升级（如支持1000A大电流测量、多协议并行解析）。无论是生产企业还是运维单位，都需紧跟技术趋势，更新检测设备与方法，才能应对新型充电桩的检测需求，为新能源汽车充电安全筑牢“防护网”。
