在电子产品研发、电力系统仿真、新能源设备测试等场景中，传统固定参数交流电源已无法满足多样化需求 —— 例如测试全球通用电器需模拟 100V/60Hz（日本）、230V/50Hz（欧盟）等不同电网标准，验证电机启动性能需动态调节电压频率，这些都依赖可编程交流电源的 “精准调节” 与 “灵活编程” 能力。

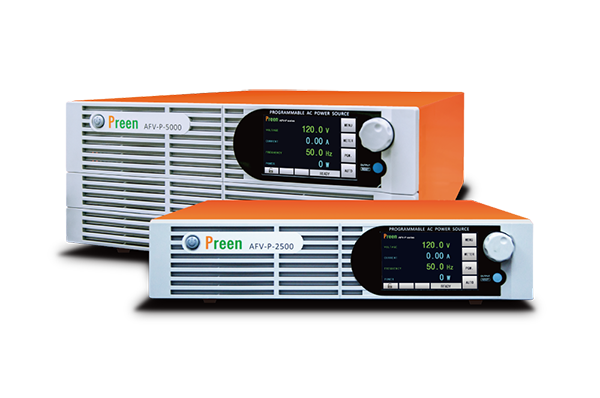

可编程交流电源并非简单的 “参数可调电源”，而是融合了电力电子技术、数字控制技术与通信技术的复杂系统。它通过 “数字信号生成 - 功率放大 - 反馈校准” 的硬件链路实现参数**调节，再通过标准化通信接口与专用控制协议支持编程控制，最终为用户提供 “可定制、可复现、可自动化” 的交流电能输出。

一、电压、频率、相位的**调节：硬件链路与技术原理

可编程交流电源对电压、频率、相位的调节，核心是通过 “数字波形合成→功率放大→实时反馈校准” 的闭环链路实现，每个环节的技术设计直接决定调节精度与响应速度。

（一）数字波形合成：生成高精度基准信号

电压、频率、相位的调节起点是 “数字基准波形的生成”，这一环节由微处理器（MCU/DSP）与波形生成芯片（如 FPGA）协同完成，确保基准信号的高精度与高稳定性：

频率与相位的数字定义：

频率调节：通过 FPGA 内部的定时器与计数器，设定波形的采样频率与周期 —— 例如生成 50Hz 正弦波时，设定采样频率为 100kHz（每周期采样 2000 个点），通过改变采样点的间隔时间，可实现 40Hz-600Hz 的频率调节，频率精度可达 ±0.001Hz（依赖高精度晶振，如 10MHz 温补晶振，频率稳定度 ±0.1ppm/℃）；

相位调节：通过改变波形的 “起始采样点” 实现相位偏移 —— 例如将正弦波的起始点从 0° 延迟至 90°，即可实现 90° 相位差；若需多通道（如三相电源）相位同步，可通过 FPGA 的同步时钟信号，确保各通道波形起始点的时间偏差≤10ns，相位精度可达 ±0.1°。

电压幅值的数字量化：

生成的数字波形（如正弦波离散采样点）需通过 “幅值量化” 关联输出电压 —— 例如要输出 220V 有效值的正弦波，先计算其峰值（约 311V），再将数字波形的采样值按比例放大至对应范围（如 12 位 DAC 的满量程对应 350V 峰值，通过数字增益调节，使采样值映射到 311V 峰值），实现 0-300V（有效值）的电压调节，数字量化精度可达 16 位（对应电压分辨率约 1mV）。

波形失真控制：

为确保输出波形接近理想正弦波，需通过 “谐波抑制算法” 优化数字波形 —— 例如采用傅里叶变换分析波形中的谐波成分，通过数字滤波抵消 2-50 次谐波，使波形畸变率（THD）控制在 0.1%-1%（精密测试场景要求 THD≤0.5%）。

（二）功率放大：将数字信号转化为高功率交流电能

数字基准波形需通过功率放大电路，转化为能驱动负载的高功率交流电能，同时维持参数精度，核心技术包括：

DC-AC 逆变电路（核心功率环节）：

采用全桥逆变拓扑（由 4 个 IGBT 或 MOS 管组成），将直流母线电压（如 380V 直流）逆变为交流电压 —— 根据数字波形的采样值，通过 PWM（脉冲宽度调制）技术控制 IGBT 的通断时间：例如当数字波形采样值为峰值时，延长 IGBT 导通时间，输出高电压；采样值为谷值时，缩短导通时间，输出低电压，最终合成与数字波形一致的交流电压。

电压调节的功率级实现：通过改变 PWM 的占空比范围，调节输出交流电压的幅值 —— 例如要提升输出电压，扩大 PWM 占空比的变化区间（如从 30%-70% 调整为 40%-80%），使逆变输出的交流电压峰值升高；

频率调节的功率级适配：通过同步调整 PWM 的载波频率与开关周期，匹配数字波形的频率 —— 例如 50Hz 波形对应 PWM 载波频率为 10kHz（每周期 200 个载波脉冲），60Hz 波形对应载波频率 12kHz，确保开关频率远高于输出频率，避免波形失真。

功率器件的驱动与保护：

IGBT 的导通与关断需通过 “驱动电路” 精准控制 —— 例如采用专用 IGBT 驱动芯片，提供足够的驱动电流（如 2A）与快速响应（开关时间 < 100ns），同时集成过流、过压保护：当检测到 IGBT 电流超过额定值（如 100A）或电压超过阈值（如 450V）时，立即关断驱动信号，避免功率器件损坏。

输出滤波与隔离：

逆变输出的 PWM 波形含高频开关噪声，需通过 “LC 低通滤波电路” 滤除 —— 例如采用电感（1mH）与电容（10μF）组成的滤波电路，衰减 20kHz 以上的高频噪声，使输出电压的纹波控制在 10-100mV；同时通过隔离变压器实现输入与输出的电气隔离（隔离电压≥2kV），避免负载侧故障影响电源内部电路，保障测试安全。

（三）实时反馈校准：闭环控制确保参数精度

受负载变化、温度漂移、器件老化等因素影响，功率放大后的输出参数可能偏离设定值，需通过 “实时反馈校准” 形成闭环控制，确保精度：

参数采样与检测：

在电源输出端串联电流传感器（如霍尔电流传感器）、并联电压传感器（如分压电阻或电压互感器），实时采集输出电压、电流的瞬时值，采样频率≥100kHz（确保捕捉高频波动），采样精度可达 0.1%（依赖高精度 ADC 芯片，如 24 位 ADC，分辨率≤1μV）。

误差计算与补偿：

微处理器将采集到的实际参数（如实际输出电压 218V）与设定值（220V）进行对比，计算误差（-2V），再通过 “补偿算法” 调整功率放大环节的参数：

电压补偿：若实际电压偏低，增加 PWM 占空比的平均值，提升逆变输出电压；

频率补偿：若实际频率因负载变化略有偏移（如 49.99Hz），调整 FPGA 的采样周期，使输出频率恢复至 50Hz；

相位补偿：若多通道相位差偏离设定值（如目标 30°，实际 29.5°），调整对应通道的波形起始采样点，补偿 0.5° 相位差。

动态响应优化：

为应对负载突变（如电机启动导致电流骤增），需优化闭环控制的响应速度 —— 例如采用 PID（比例 - 积分 - 微分）控制算法，通过调整 PID 参数（比例系数、积分时间、微分时间），使输出电压在负载突变后 10-50ms 内恢复至设定值，电压偏差≤1%，避免参数波动影响测试结果。

二、编程控制的实现方式：接口协议与控制逻辑

可编程交流电源的 “编程控制”，是通过标准化通信接口、专用控制协议与上位机软件，实现参数设定、状态监控与自动化测试，核心包括接口类型、协议规范与编程应用三大层面。

（一）标准化通信接口：构建控制链路

可编程交流电源需提供多样化通信接口，适配不同的控制场景（如本地编程、远程监控、自动化系统集成），常见接口类型包括：

通用串行接口（本地 / 近距离控制）：

USB 接口：支持即插即用，适用于 PC 端本地编程（如通过 USB 连接电脑，用软件设定参数），传输速率可达 12Mbps，满足实时控制需求；

RS485 接口：支持多设备组网（如 1 台上位机控制 10 台电源），传输距离≤1200m，适用于实验室或工厂内的多设备协同控制，采用差分信号传输，抗干扰能力强。

网络接口（远程 / 分布式控制）：

Ethernet（以太网）接口：支持 TCP/IP 协议，可接入局域网或互联网，实现远程控制（如通过手机 APP 或云端平台监控电源状态），传输速率 100Mbps-1Gbps，适用于分布式测试系统（如多地实验室共享一台电源）；

GPIB 接口（传统仪器控制）：主要用于连接老式自动化测试设备（如早期示波器、万用表），传输速率≤1Mbps，兼容性强，部分高端可编程电源仍保留该接口，满足 legacy 系统需求。

专用控制接口（工业自动化集成）：

支持 Modbus-RTU、Profinet、EtherCAT 等工业总线协议，可直接接入 PLC 控制系统（如工厂生产线的自动化控制），实现电源与其他设备（如传感器、执行器）的联动控制。

（二）专用控制协议：定义编程指令规范

通信接口需配合标准化控制协议，确保上位机（如 PC、PLC）与电源之间的指令交互准确无误，常见协议与指令类型包括：

SCPI 协议（标准仪器控制协议）：

SCPI（可编程仪器标准命令）是仪器领域通用的控制协议，可编程交流电源通过 SCPI 指令实现参数控制，例如：

设定输出电压：VOLTage 220,AC（设定交流输出电压为 220V）；

设定输出频率：FREQuency 50（设定输出频率为 50Hz）；

设定相位差：PHASe 90,CH2（设定通道 2 的相位偏移为 90°）；

启动输出：OUTPut ON；

指令响应时间≤100ms，支持参数查询（如VOLTage?查询当前输出电压），便于实时监控。

自定义协议（厂商专用功能）：

针对特殊功能（如动态波形编辑、谐波注入），厂商会定义专用指令，例如：

编辑任意波形：WAVEform:DATA 0,1,3,5,7,...（通过离散数据点定义非正弦波形）；

注入谐波：HARMonic:ADD 3,5（注入 3 次谐波，含量 5%）；

这类指令需配合厂商提供的 SDK（软件开发工具包）或驱动程序使用，确保兼容性。

安全控制指令：

为避免误操作导致设备损坏，协议中包含安全指令，例如：

过流保护设定：CURRent:PROTection 10（设定过流保护阈值为 10A）；

紧急停机：OUTPut:EMERgency OFF（立即切断输出，响应时间 < 10ms）。

（三）编程应用：从手动设定到自动化测试

基于通信接口与控制协议，可编程交流电源的编程控制可覆盖不同复杂度的应用场景，核心包括：

手动编程（简单参数设定）：

通过厂商提供的上位机软件（如可视化操作界面），手动输入电压、频率、相位参数，点击 “启动” 即可输出 —— 例如测试手机充电器时，在软件中设定 100V/60Hz，软件自动将 SCPI 指令通过 USB 发送至电源，电源执行指令并返回状态信息（如 “输出正常”）。

脚本编程（批量重复测试）：

针对批量测试需求（如测试 100 台相同规格的电器），可通过脚本语言（如 Python、LabVIEW）编写控制脚本，实现参数自动切换与数据记录，例如：

# 导入电源控制库

import scpi_control

# 连接电源（USB接口）

power = scpi_control.connect("USB0::0x1234::0x5678::INSTR")

# 设定测试参数列表

test_params = [(100,60), (120,60), (220,50), (230,50)]

# 循环测试

for volt, freq in test_params:

    power.set_voltage(volt)  # 设定电压

    power.set_frequency(freq)  # 设定频率

    power.start_output()  # 启动输出

    time.sleep(10)  # 持续10秒

    current = power.get_current()  # 读取电流

    print(f"Volt:{volt}V, Freq:{freq}Hz, Current:{current}A")  # 记录数据

    power.stop_output()  # 停止输出

# 断开连接

power.disconnect()

脚本编程可减少人工操作，避免重复劳动，提升测试效率。

自动化测试系统集成（复杂场景联动）：

在高端测试场景（如新能源汽车充电桩测试），可编程交流电源需与其他设备（如负载模拟器、示波器、数据采集卡）组成自动化系统，通过工业总线（如 EtherCAT）实现联动控制 —— 例如模拟充电桩在不同电网电压（198V-242V）下的输出特性，系统自动控制电源切换电压，负载模拟器模拟不同充电功率，示波器采集充电桩输出波形，数据采集卡记录效率数据，最终生成测试报告。

可编程交流电源实现电压、频率、相位的**调节，依赖 “数字波形合成 - 功率放大 - 反馈校准” 的闭环硬件链路，每个环节的技术创新（如 16 位数字量化、高速 PWM、24 位 ADC 采样）都在推动调节精度不断提升；而编程控制则通过标准化接口与协议，将硬件能力转化为 “可定制、可自动化” 的应用价值，满足从简单参数设定到复杂系统集成的多样化需求。

随着测试场景的复杂化（如新能源、量子技术领域），可编程交流电源的发展方向将聚焦于 “更高精度”（如电压精度 ±0.01%、相位精度 ±0.05°）、“更快响应”（负载突变响应时间 < 5ms）与 “更智能编程”（如 AI 算法自动优化测试参数、云端远程诊断）。对用户而言，理解其技术原理不仅能更好地选型与使用，更能充分发挥其 “精准调节” 与 “灵活编程” 的优势，为测试与研发工作提供可靠支撑。

在工业自动化与科研创新加速推进的今天，可编程交流电源已不再是单纯的 “电能提供者”，而是成为测试系统中的 “核心控制节点”，其技术水平直接影响测试数据的可靠性与研发效率，是现代测试与研发领域不可或缺的关键设备。
