在电子研发、产品生产、质量检测等领域，直流测试电源作为提供稳定直流电能的核心设备，其输出模式的灵活性与精准度直接决定测试数据的可靠性。不同于普通直流电源仅能提供固定参数输出，直流测试电源凭借恒压（CV）、恒流（CC）、恒功率（CP）等多种输出模式，可适配电阻性、电容性、电感性等不同负载特性，满足从元器件老化测试到整机性能验证的多元化需求。例如，在手机电池充电测试中需恒流快充转恒压浮充，在电机启动测试中需恒功率驱动，这些场景都依赖直流测试电源的多模式输出能力。

直流测试电源的多模式输出并非简单的参数调节，而是通过硬件电路设计与软件算法控制的协同作用，实现对输出电压、电流、功率的精准闭环控制。不同输出模式的核心差异在于控制目标的优先级与反馈调节机制，其技术实现涉及功率变换电路、采样检测模块、控制芯片等关键部分。深入理解各模式的实现原理，不仅能帮助用户正确选型与操作设备，更能为复杂测试场景的方案设计提供理论支撑。

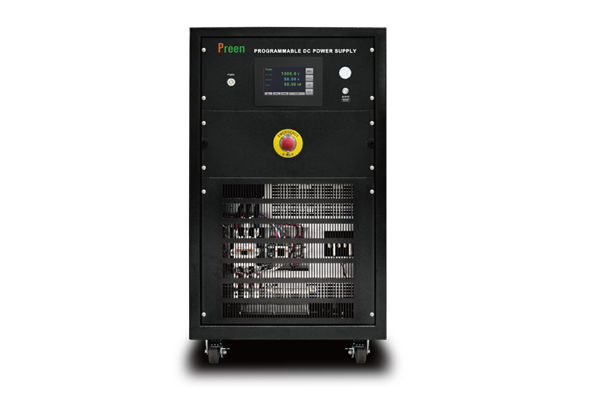

一、直流测试电源的核心架构：多模式输出的硬件基础

无论何种输出模式，直流测试电源的核心架构均由输入整流滤波模块、功率变换模块、采样反馈模块、控制模块及输出调节模块组成，各部分的协同工作为多模式输出提供硬件支撑：

- 输入整流滤波模块：将交流输入（如220V市电）转换为脉动直流，再通过电容、电感滤波得到平稳的直流母线电压，为后续功率变换提供稳定输入；工业级测试电源还会增加功率因数校正（PFC）模块，提升电能利用效率并降低对电网的干扰。

- 功率变换模块：核心为DC-DC变换器（如Buck降压电路、Boost升压电路或Buck-Boost升降压电路），通过IGBT、MOSFET等功率开关器件的高频通断，将直流母线电压转换为可调节的输出电压与电流，是实现多模式输出的关键执行单元。

- 采样反馈模块：通过电压采样电阻、电流传感器（如霍尔传感器）实时采集输出端的电压、电流信号，经信号放大与滤波处理后传输至控制模块，为闭环控制提供精准的反馈信号。

- 控制模块：以微控制器（MCU）或数字信号处理器（DSP）为核心，接收采样反馈信号与用户设定参数，通过内置算法计算调节指令，控制功率变换模块的开关器件动作，实现输出参数的精准控制；高端机型还会集成FPGA芯片，提升控制响应速度。

- 输出调节模块：包含输出滤波、过压过流保护等子模块，对功率变换后的输出信号进一步滤波优化，同时在输出参数异常时快速切断输出，保障测试电源与被测设备安全。

各输出模式的差异主要体现在控制模块的算法逻辑与采样反馈信号的优先级处理上，硬件架构的通用性为多模式切换提供了基础。

二、核心输出模式的实现原理：从控制逻辑到硬件协同

恒压、恒流、恒功率是直流测试电源最常用的三种输出模式，其实现原理围绕“设定值-反馈值-调节指令”的闭环控制展开，不同模式通过调整控制目标与反馈信号的关联关系实现差异化输出。

1. 恒压模式（CV）：电压优先的精准稳定输出

恒压模式以输出电压稳定为核心控制目标，适用于手机、笔记本电脑等对供电电压精度要求高的设备测试，其实现原理可分为三个关键环节：

- 参数设定与目标锁定：用户通过面板或上位机设定目标输出电压（如5V），控制模块将该设定值转换为基准电压信号（如0-2.5V的模拟信号，对应0-100V的输出电压范围），并以此作为电压控制的目标值。

- 电压反馈与偏差计算：采样反馈模块通过高精度分压电阻采集输出端电压，将其转换为与设定值同量程的反馈电压信号；控制模块将反馈电压与基准电压进行比较，计算电压偏差值（如设定5V，反馈4.98V，偏差0.02V）。

- 功率调节与闭环修正：控制模块根据电压偏差值，通过脉宽调制（PWM）算法调整功率变换模块中开关器件的导通时间占空比。若反馈电压低于设定值，增大占空比提升输出电压；若反馈电压高于设定值，减小占空比降低输出电压，形成持续的闭环调节，使输出电压稳定在设定值±0.1%（高端机型可达±0.01%）的精度范围内。

恒压模式下，电流会随负载电阻变化而变化，但最大输出电流受限于测试电源的额定电流，当负载电阻过小导致电流达到额定值时，电源会自动切换至恒流模式，避免过载损坏。

2. 恒流模式（CC）：电流优先的稳定供给控制

恒流模式以输出电流稳定为核心目标，适用于LED灯珠老化、电池充电等需恒定电流供给的场景，其实现原理与恒压模式类似，但反馈信号与控制目标聚焦于电流参数：

- 电流目标设定与基准生成：用户设定目标输出电流（如1A），控制模块将该值转换为电流基准信号（如0-2.5V对应0-10A输出电流），明确电流控制的目标范围。

- 电流采样与偏差分析：采样反馈模块通过串联在输出回路中的高精度采样电阻（如毫欧级电阻）或霍尔电流传感器采集输出电流，根据欧姆定律（U=IR）将电流信号转换为电压信号反馈至控制模块；控制模块对比反馈电流信号与基准信号，计算电流偏差（如设定1A，反馈0.99A，偏差0.01A）。

- 动态调节与稳定输出：控制模块根据电流偏差调整PWM信号的占空比，若反馈电流低于设定值，增大占空比提升输出功率，使电流升高至设定值；若反馈电流高于设定值，减小占空比降低输出功率。例如，在LED老化测试中，当LED温度升高导致电阻变化时，电源通过实时调节输出电压，确保流过LED的电流始终稳定在设定值，保障老化测试效果。

恒流模式下，输出电压会随负载电阻变化而变化，但最大输出电压不超过电源的额定输出电压，当负载电阻过大导致电压达到额定值时，电源会切换至恒压模式运行。

3. 恒功率模式（CP）：功率恒定的动态平衡控制

恒功率模式以输出功率（P=U×I）稳定为控制目标，适用于电机驱动、电池放电等需恒定功率供给的场景，其实现原理较恒压、恒流模式更复杂，需同时采集电压与电流信号并进行协同调节：

- 功率目标拆解与基准设定：用户设定目标输出功率（如100W），控制模块根据当前负载状态，将功率设定值拆解为初始电压与电流参考值（如10V×10A），并生成对应的电压、电流基准信号。

- 功率实时计算与偏差判断：采样反馈模块同时采集输出电压与电流信号，控制模块将两者相乘得到实时输出功率；将实时功率与设定功率进行比较，计算功率偏差（如设定100W，实时98W，偏差2W）。

- 电压电流协同调节：控制模块根据功率偏差与负载特性，动态调整电压与电流的控制权重。例如，当负载电阻增大时，为维持功率恒定，需提升输出电压同时降低输出电流；当负载电阻减小时，需降低输出电压同时提升输出电流。此过程中，控制模块通过PID算法（比例-积分-微分算法）精准调节PWM占空比，确保电压与电流的乘积始终稳定在设定功率值附近，精度通常可达±1%。

恒功率模式下，电压与电流的调节需在电源的额定电压与额定电流范围内进行，当任一参数达到额定值时，电源会自动切换至对应参数的恒定模式，形成“功率-电压-电流”的三重保护机制。

三、模式切换与扩展功能：适配复杂测试场景的关键

实际测试场景中，单一输出模式往往无法满足需求，直流测试电源通过自动模式切换与扩展功能，实现对复杂工况的适配，其核心技术要点包括模式切换逻辑与扩展模式设计。

1. 模式自动切换：基于负载特性的智能适配

直流测试电源的模式切换分为“自动切换”与“手动切换”两种，其中自动切换是核心技术亮点，其实现依赖于控制模块的负载特性判断逻辑：

- 切换阈值设定：控制模块预设模式切换阈值，如恒压模式下的最大允许电流（额定电流的95%）、恒流模式下的最大允许电压（额定电压的95%），当反馈信号达到阈值时触发切换。

- 负载突变的快速响应：当负载电阻突然减小（如短路瞬间），恒压模式下的输出电流会迅速升高，当达到切换阈值时，控制模块在10-100μs内切换至恒流模式，限制输出电流在安全范围；当负载电阻突然增大，恒流模式下的输出电压升高至阈值时，快速切换至恒压模式。高端机型通过FPGA芯片实现纳秒级的信号处理，进一步提升切换响应速度。

- 切换平滑性控制：为避免模式切换时输出参数突变导致被测设备损坏，控制模块通过斜坡调节算法，使电压或电流在切换过程中平稳过渡。例如，从恒压切换至恒流时，电流从当前值平稳升至设定值，电压同步平稳下降，确保功率输出无冲击。

2. 扩展输出模式：满足特殊测试需求的技术延伸

除核心的三种模式外，直流测试电源还会根据行业需求设计扩展模式，其实现原理基于核心模式的算法优化：

- 恒阻模式（CR）：模拟固定电阻负载，适用于电源适配器带载测试，通过控制模块实时计算输出电压与电流的比值（R=U/I），调节输出参数使该比值稳定在设定电阻值，实现原理与恒功率模式类似，需同时控制电压与电流。

- 脉冲模式：输出周期性的电压或电流脉冲，适用于半导体器件的脉冲应力测试，通过控制模块的PWM算法生成脉冲信号，精准控制脉冲的幅值、宽度、频率与占空比，部分高端机型可实现纳秒级脉冲宽度控制。

- 序列模式：按预设程序自动切换输出参数与模式，适用于产品的动态工况测试（如电动汽车电池充放电循环测试），用户通过上位机编辑序列参数（如第一阶段恒流3A充电1小时，第二阶段恒压4.2V充电0.5小时），控制模块按时间顺序执行对应的控制逻辑。

四、多模式输出的关键技术指标与应用场景适配

不同应用场景对直流测试电源的输出模式与技术指标需求差异显著，选型与使用需结合核心技术指标与场景特点，实现精准匹配。

1. 关键技术指标：衡量模式控制性能的核心标准

- 调节精度：恒压模式下的电压精度、恒流模式下的电流精度、恒功率模式下的功率精度，高端机型精度可达±0.01%，适用于航空航天等高精度测试场景；工业生产测试可选择±0.1%精度的机型，平衡性能与成本。

- 纹波与噪声：输出电压或电流中的交流分量，恒压模式下纹波通常要求≤1mVrms，高精度测试场景需≤0.1mVrms，通过优化输出滤波模块的电容、电感参数实现低纹波输出。

- 响应时间：负载变化时输出参数恢复至稳定值的时间，恒压/恒流模式响应时间通常≤1ms，脉冲模式需≤100μs，通过提升控制模块的运算速度与功率开关器件的开关频率实现快速响应。

- 功率范围：根据被测设备功率选择，小功率电子元器件测试可选择100W以下机型，电机、电池等大功率设备测试需选择1kW以上机型，模块化电源可通过叠加功率模块扩展输出范围。

2. 典型应用场景的模式适配建议

- 电子元器件测试：电阻、电容、二极管等元器件测试需恒压模式，确保供电电压稳定；LED灯珠、激光器测试需恒流模式，避免电流波动导致器件损坏；功率半导体器件（如IGBT）测试需脉冲模式，模拟实际工作中的瞬态应力。

- 电池充放电测试：充电阶段采用“恒流-恒压”两阶段模式，先恒流快充提升充电效率，再恒压浮充避免过充；放电测试采用恒流或恒功率模式，模拟电池实际放电工况，评估电池容量与寿命。

- 电机与驱动系统测试：电机启动阶段需恒流模式提供启动电流，稳定运行阶段需恒功率模式模拟负载功率，制动阶段需反向恒流模式实现能量回收测试，通过序列模式实现多阶段自动切换。

- 电源适配器/充电器测试：采用恒阻模式模拟不同负载电阻，测试适配器的输出电压稳定性；采用动态负载模式（快速切换不同电阻值），测试适配器的动态响应性能。

直流测试电源的多模式输出是硬件架构与软件算法协同创新的成果，恒压、恒流、恒功率等模式通过差异化的闭环控制逻辑，实现了对不同负载特性的精准适配。从电子元器件的基础测试到大型设备的复杂工况模拟，多模式输出能力为测试场景提供了灵活高效的供电解决方案。随着测试技术的不断升级，直流测试电源正朝着更高精度、更快响应、更智能控制的方向发展，通过集成AI算法实现负载特性的自适应调节，结合5G、物联网技术实现远程操控与数据追溯，未来将进一步赋能新能源、半导体、航空航天等高端产业的测试领域，为产品研发与质量提升提供更坚实的技术支撑。对于用户而言，深入理解各模式实现原理与技术指标，是实现精准选型、高效操作与测试方案优化的关键。
