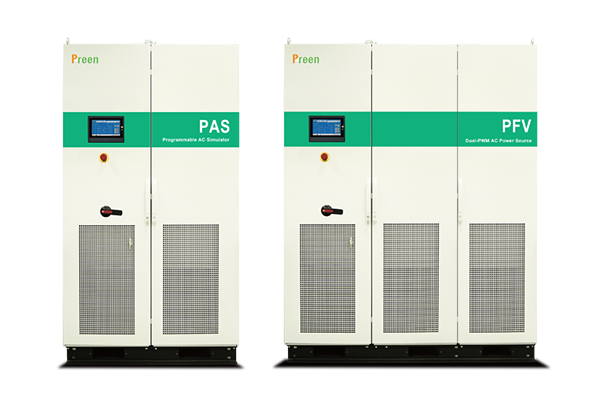

随着电动汽车产业的迅猛发展，充电技术的安全性、兼容性与可靠性成为行业关注的核心。从家用充电桩到公共快充站，电动汽车与电网的交互日益频繁，而电网模拟器作为模拟各类电网工况的关键设备，在充电测试中扮演着“虚拟电网”的角色。它不仅要模拟正常的市电输入，更要复现电网可能出现的各种异常状态，以验证电动汽车充电系统的适应性与保护机制。那么，在电动汽车充电测试中，电网模拟器需要具备哪些特殊功能才能满足复杂的测试需求？这些功能又如何保障充电过程的安全与稳定？

一、精准模拟电网正常工况的基础功能

（一）宽范围电压与频率调节能力

电动汽车充电场景遍布全球，不同国家和地区的电网标准存在差异（如中国采用220V/50Hz，美国采用120V/60Hz，欧洲部分国家采用230V/50Hz）。因此，电网模拟器需具备宽范围的电压和频率调节功能：电压调节范围应覆盖85V-265V（单相）、200V-480V（三相），频率调节范围需包含45Hz-65Hz，以模拟不同区域的市电标准。同时，电压和频率的调节精度需控制在±0.1%以内，确保测试数据的准确性，为电动汽车充电系统的全球化适配提供可靠依据。

（二）稳定的谐波模拟与控制

实际电网中存在一定的谐波分量（如3次、5次、7次谐波），这些谐波可能影响充电系统的功率因数和效率。电网模拟器需能精准模拟0-30%的总谐波失真度（THD），并可单独设置各次谐波的幅值与相位，以测试电动汽车充电机在谐波环境下的运行稳定性。例如，模拟3次谐波含量为10%的电网工况，验证充电机是否会出现电流波动、过热或保护停机等问题，确保其在实际电网中能稳定工作。

二、复现电网异常状态的核心功能

（一）电压暂降、暂升与中断模拟

电网故障（如雷击、短路、负荷突变）常导致电压暂降（电压降至额定值的10%-90%）、暂升（电压升至额定值的110%-150%）或中断（电压降至0），这些异常可能引发电动汽车充电中断、电池损坏甚至充电机烧毁。电网模拟器需具备以下功能：

暂降/暂升幅度与持续时间调节：幅度可从额定电压的10%调节至150%，持续时间可设置为10ms-10s，覆盖IEC61000-4-11等标准中规定的测试等级（如暂降至70%额定电压，持续500ms）。

中断模拟：支持0.1s-10s的电压中断模拟，并可设置中断后的恢复方式（如瞬时恢复、缓升恢复），测试电动汽车充电系统的低电压穿越能力和断电重启功能。例如，模拟220V电压突然降至154V（70%额定值）并持续1s，验证充电机是否能保持稳定输出，或在中断后安全重启而不损坏电池。

（二）频率波动与相位偏移模拟

电网频率可能因负荷变化出现波动（如50Hz电网波动至47Hz或53Hz），三相电网还可能存在相位不平衡（相位差偏离120°±2°）。电网模拟器需能模拟频率±5Hz的波动（变化速率≤1Hz/s）和三相相位0°-30°的偏移，以测试充电系统对电网动态变化的适应能力。例如，模拟三相电压相位差分别为110°、120°、130°的不平衡状态，验证充电机的三相电流平衡度是否在允许范围内（通常要求不平衡度≤5%），避免因相位异常导致的局部过热。

（三）浪涌与脉冲群抗扰度模拟

雷电或开关操作可能在电网中产生浪涌（短时高电压脉冲，如2kV-6kV）和脉冲群（高频脉冲序列，如1kV-4kV），这些干扰可能击穿充电机的绝缘部件或干扰控制电路。电网模拟器需集成浪涌发生器和脉冲群发生器，按照IEC61000-4-5（浪涌）和IEC61000-4-4（脉冲群）标准，模拟不同极性（正/负）、不同波形（1.2/50μs浪涌波形、5/50ns脉冲群波形）的干扰，测试充电机的抗扰性能。例如，在充电过程中施加2kV的浪涌电压，验证充电机是否会误触发保护、数据传输是否中断，或是否能通过自身的滤波和保护电路抵御干扰。

三、适配电动汽车特殊充电模式的功能

（一）兼容多种充电标准的接口与协议

电动汽车充电模式包括交流慢充（Mode2、Mode3）和直流快充（Mode4），不同模式对应的接口标准（如GB/T20234、IEC62196）和通信协议（如ISO15118、DIN70121）存在差异。电网模拟器需配备兼容多种标准的接口（如Type2、CCSCombo），并支持充电过程中的协议交互模拟（如充电桩与车辆之间的握手信号、功率协商指令），以测试不同充电模式下的兼容性。例如，在Mode3交流充电测试中，模拟器需能响应车辆发出的电流调节请求（如从16A调整至32A），验证充电机的动态功率调整能力。

（二）动态负载响应与功率阶跃模拟

电动汽车充电过程中，充电机的输入功率可能随电池状态（如SOC值）动态变化（如从3.3kW阶跃至6.6kW，或从50kW阶跃至100kW）。电网模拟器需具备快速的动态负载响应能力，当输入功率阶跃变化时（变化率≥10kW/s），输出电压的恢复时间应＜10ms，且超调量≤5%，以模拟实际电网对功率突变的承载能力。这一功能可验证充电机在功率波动时是否会对电网造成冲击，或是否能在电网电压波动时保持稳定输出。

（三）双向能量流动模拟（V2G测试）

随着Vehicle-to-Grid（V2G，车辆到电网）技术的发展，电动汽车不仅能从电网充电，还可向电网反向放电（如电网负荷高峰时放电调峰）。电网模拟器需支持双向能量流动，既能作为电源向充电机供电，也能作为负载接收充电机的反向放电（放电功率范围需覆盖3kW-100kW），并可模拟电网对反向电流的谐波要求（如总谐波失真度≤5%）。通过这一功能，可测试V2G模式下充电机的能量转换效率、通信可靠性及对电网的友好性，推动V2G技术的商业化应用。

四、保障测试安全与效率的辅助功能

（一）多重安全保护机制

电动汽车充电测试涉及高电压、大电流，电网模拟器需具备完善的安全保护功能：

过压/过流/过温保护：当输出电压、电流超过设定阈值（如过压设为额定电压的120%）或设备温度超过60℃时，能快速切断输出（响应时间＜100μs），保护被测充电机和模拟器自身。

短路保护与电弧检测：支持输出端短路模拟，并能检测充电回路中的电弧故障（如接触不良产生的电弧），及时触发保护并报警，防止发生火灾或设备损坏。

隔离设计：模拟器的输入与输出端需采用电气隔离（隔离电压≥2kV），避免电网侧高压窜入测试系统，保障操作人员的安全。

（二）高精度数据采集与分析

为评估充电系统的性能，电网模拟器需内置高精度数据采集模块，实时测量输出电压、电流、功率、谐波、频率等参数，采样频率不低于10kHz，并能记录参数的动态变化曲线（如电压暂降过程中的波形）。同时，支持与上位机软件（如LabVIEW、MATLAB）通信，通过以太网或USB接口导出数据，进行离线分析（如计算功率因数、效率、谐波含量）。这一功能可大幅提升测试效率，减少人工数据记录的误差，为充电系统的优化提供量化依据。

（三）自动化测试与标准兼容

为满足批量生产和认证测试的需求，电网模拟器需支持自动化测试脚本编写，可预设IEC、GB、SAE等标准中规定的测试项目（如电压暂降测试、谐波抗扰度测试），实现一键式测试流程（包括参数设置、触发测试、数据记录、结果判定）。例如，按照GB/T18487.1标准，自动执行11种电压暂降工况的测试，并生成符合认证要求的测试报告，降低人工操作的复杂度，确保测试结果的一致性与可追溯性。

在电动汽车充电测试中，电网模拟器的特殊功能是保障测试**性与准确性的核心。从基础的宽范围电压频率调节，到复杂的电网异常（暂降、浪涌、谐波）模拟，再到适配V2G等新兴技术的双向能量流动功能，每一项功能都针对充电场景的痛点需求设计。这些功能不仅能验证电动汽车充电系统在正常与异常工况下的稳定性、安全性，还能推动充电技术的标准化与全球化，为用户提供更可靠的充电体验。

随着电动汽车向高电压（如800V平台）、高功率（如480kW超快充）发展，电网模拟器的性能将面临更高要求——输出功率需提升至200kW以上，响应速度需进一步加快，以适应超快充场景的测试需求。未来，结合人工智能技术（如通过机器学习优化谐波模拟精度）和数字孪生技术（如实时模拟电网与充电系统的动态交互），电网模拟器将成为连接电动汽车与智能电网的“桥梁”，为新能源汽车产业的可持续发展注入强劲动力。毕竟，只有经过严苛测试的充电技术，才能在千变万化的电网环境中，让每一次充电都安全、高效、可靠。
