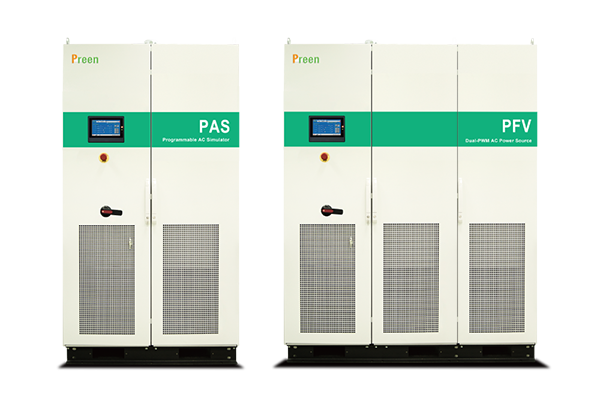

在新能源发电、电力电子设备、工业控制等领域，电网模拟器是验证被测设备（如逆变器、UPS、充电桩）在复杂电网环境下运行性能的关键工具。它能够模拟电网电压骤升骤降、频率波动、谐波畸变、三相不平衡等多种动态工况，而动态响应速度作为衡量电网模拟器性能的核心指标，直接决定了其对电网瞬态变化的复现能力。无论是评估光伏逆变器的低电压穿越能力，还是测试充电桩对电网波动的适应性能，动态响应速度的差异都可能导致测试结果出现偏差，甚至影响产品的市场准入与安全运行。

一、电网模拟器动态响应速度的核心定义与衡量指标

动态响应速度是指电网模拟器从接收控制指令到输出参数（电压、频率等）达到目标值并稳定的全过程耗时，反映了设备对瞬态工况的跟随能力。其性能通常通过以下三项核心指标衡量：

（一）阶跃响应时间

阶跃响应时间是评估动态响应速度最直观的指标，指输出参数从一个稳态值突变到另一个稳态值（如电压从220V阶跃至198V，频率从50Hz阶跃至47Hz）所需的时间，通常以“上升时间（t_r）”和“稳定时间（t_s）”组合表述：

上升时间：输出参数从稳态值的10%上升至90%（或20%至80%）所需的时间，反映参数变化的快速性；

稳定时间：输出参数达到目标值±0.5%（或±1%）误差范围内并保持稳定的时间，反映参数变化的平稳性。

工业级电网模拟器的阶跃响应时间通常在几十微秒至几毫秒之间，高端机型可低至50μs以下，而普通经济型机型可能超过10ms。

（二）频率响应带宽

频率响应带宽是指电网模拟器能够准确复现的输入信号的最高频率，通常以幅频特性曲线中增益下降3dB时的频率值表示。带宽越高，模拟器对高频电网扰动（如雷击产生的高频脉冲、电力电子设备开关引起的谐波）的复现精度越高。

中低端电网模拟器的带宽通常在1kHz-10kHz之间，适用于模拟低频电网波动；

高端电网模拟器的带宽可达到50kHz以上，能够精准复现20次以上的高次谐波与快速瞬态扰动。

（三）负载突变响应能力

负载突变响应能力是指当被测设备的负载功率突然变化（如逆变器突加/突卸负载）时，电网模拟器维持输出参数稳定的能力，通常以“电压恢复时间”和“电压超调量”衡量：

电压恢复时间：负载突变后，输出电压恢复至额定值±1%范围内的时间；

电压超调量：负载突变时，输出电压偏离额定值的最大百分比。

优质电网模拟器在100%负载突变时，电压恢复时间可控制在1ms以内，超调量低于5%。

二、动态响应速度对关键测试场景结果的具体影响

不同行业的测试需求对电网模拟器的动态响应速度有差异化要求，响应速度的不足可能导致测试结果失真，甚至引发对被测设备性能的误判。以下是三类典型场景的具体影响分析：

（一）新能源发电设备并网测试：影响并网性能评估的准确性

新能源发电设备（光伏逆变器、风电变流器）需通过电网适应性测试（如低电压穿越、高电压穿越、频率穿越）才能并网运行，这类测试对电网模拟器的动态响应速度要求极高。

低电压穿越测试中的影响：

低电压穿越要求逆变器在电网电压骤降（如从220V骤降至88V，降幅60%）时保持并网运行并提供无功支撑。若电网模拟器的阶跃响应时间过长（如超过5ms），则无法精准复现电网电压“骤降”的瞬态特性：

实际电网电压骤降通常在2ms内完成，而响应迟缓的模拟器会导致电压下降过程被拉长，使得逆变器检测到的电压跌落速率低于真实值，可能误判其具备低电压穿越能力，而实际并网时可能因响应不及时触发脱网保护；

若稳定时间过长，电压恢复阶段出现持续震荡，会导致逆变器的无功补偿曲线与真实工况偏差，影响对其电网支撑能力的评估。

频率波动测试中的影响：

电网频率可能因负荷变化出现±0.5Hz甚至更大范围的波动，逆变器需具备在47.5Hz-51.5Hz范围内稳定运行的能力。若模拟器频率响应带宽不足（如低于5kHz），无法精准复现频率的快速变化：

当电网频率以1Hz/ms的速率突变时，带宽不足的模拟器会出现频率跟随滞后，导致逆变器接收到的频率信号失真，可能误触发过频或欠频保护，而实际在真实电网中该设备本可正常运行；

高频响应不足还可能遗漏频率波动中的谐波成分，无法**评估逆变器对复杂频率扰动的适应性能。

（二）电力电子设备抗扰测试：影响设备可靠性评估的**性

UPS、变频器、充电桩等电力电子设备在运行中需承受电网的瞬态扰动，抗扰测试是验证其可靠性的核心环节，对模拟器的动态响应速度要求严苛。

电压暂降/暂升测试中的影响：

国际标准（如IEC61000-4-11）要求模拟电压暂降（持续时间0.5周波至500周波）、暂升（幅度10%-50%）等工况。若模拟器阶跃响应时间过长：

对于0.5周波（10ms@50Hz）的短时暂降，响应时间超过2ms的模拟器会导致暂降实际持续时间被拉长，使得被测设备（如充电桩）的欠压保护触发时间测试结果失真，可能掩盖其在真实短时暂降下的跳闸风险；

电压暂升时，若模拟器存在超调量过大（如超过10%），会导致被测设备承受的电压应力高于标准要求，可能误判其抗暂升能力不足，增加不必要的设计整改成本。

谐波注入测试中的影响：

电网谐波（3次、5次、7次等）会影响电力电子设备的输出精度与寿命，需通过注入谐波的方式测试设备的抗谐波能力。若模拟器频率响应带宽不足：

对于20次以上的高次谐波（如1000Hz@50Hz基波），带宽低于5kHz的模拟器无法准确复现谐波幅值与相位，导致注入的谐波信号失真；

被测设备（如变频器）在失真谐波环境下的电流畸变率测试结果偏低，无法真实反映其在实际电网谐波环境中的运行状态，可能导致设备投入使用后出现过热、振动等问题。

（三）工业控制系统供电测试：影响系统稳定性评估的真实性

工业控制系统（如PLC、DCS、伺服系统）对电网波动极为敏感，即使毫秒级的电压波动也可能导致系统停机，因此供电测试需精准复现电网瞬态变化。

电压骤降对控制精度的影响测试：

当电网电压骤降10%-30%时，伺服电机可能出现转速波动，影响生产精度。若电网模拟器响应速度不足：

电压骤降的实际发生时间滞后于指令时间，导致控制系统的电压监测模块无法同步捕捉波动信号，使得转速波动的峰值与相位测试结果偏差；

稳定时间过长导致电压恢复阶段出现震荡，可能使测试中系统的恢复时间比真实工况延长，误判其抗波动能力较弱。

三相不平衡测试中的影响：

工业电网常因单相负载过大出现三相不平衡，需测试控制系统在不平衡电压下的运行稳定性。若模拟器三相输出的动态响应不一致：

某一相电压阶跃响应时间比其他两相慢5ms，会导致三相电压不平衡度的瞬态值与设定值偏差，使得控制系统的三相电流不平衡测试结果失真；

不平衡工况切换时的过渡过程过长，可能掩盖系统在瞬时不平衡下的误动作风险。

三、动态响应速度不足导致的测试风险与后果

电网模拟器动态响应速度不足不仅影响测试结果的准确性，还可能引发一系列实际应用中的风险，对企业生产与产品质量造成不利影响：

（一）产品误判风险：合格产品被否决或不合格产品流入市场

“误判合格”风险：响应速度不足导致测试中未充分暴露被测设备的缺陷，如逆变器实际不具备低电压穿越能力却通过测试，并网后可能在电网故障时脱网，引发大面积停电事故；

“误判不合格”风险：响应速度滞后或超调量过大，导致合格产品在测试中表现异常，企业可能投入大量资金进行不必要的设计改进，延误产品上市时间。

（二）标准合规风险：测试结果不被认可，影响市场准入

国内外针对电力设备的并网标准（如GB/T19964-2012、IEEE1547）对电网模拟器的动态性能有明确要求，若使用响应速度不达标的设备进行测试：

测试数据可能不被认证机构认可，导致产品无法获得并网许可；

企业可能面临市场准入受阻、订单流失等经济损失，尤其在新能源、出口型企业中影响更为显著。

（三）研发效率风险：增加调试成本，延长研发周期

在产品研发阶段，不准确的测试结果会误导工程师的设计方向：

工程师可能针对测试中因模拟器响应不足导致的问题进行“无效优化”，浪费研发资源；

多次重复测试验证会延长研发周期，增加时间成本，在技术迭代快速的行业中可能丧失竞争优势。

四、基于测试需求的动态响应速度选型与优化策略

为确保测试结果的准确性与可靠性，需结合具体测试场景选择合适动态响应性能的电网模拟器，并通过科学使用方法进一步优化测试效果。

（一）精准选型：匹配场景需求，明确性能指标

按测试标准选型：

若需满足新能源并网标准（如低电压穿越测试），应选择阶跃响应时间≤2ms、频率响应带宽≥20kHz的电网模拟器，确保复现电压骤降的瞬态特性；

若进行EMC抗扰测试（如IEC61000-4-11），需选择稳定时间≤1ms、超调量≤3%的机型，避免测试信号失真。

按被测设备特性选型：

测试快速响应的电力电子设备（如微逆变器、快响应UPS），需选择阶跃响应时间≤500μs的高端机型；

测试对高频扰动敏感的设备（如精密伺服系统），应优先考虑频率响应带宽≥50kHz的模拟器，确保复现高次谐波与高频脉冲。

关注附加性能指标：

选型时除核心响应指标外，还需关注“输出阻抗”“谐波失真度”“三相耦合度”等参数。低输出阻抗可减少负载突变对输出稳定性的影响，低谐波失真度能确保基础输出信号的纯净性，这些参数均会间接影响动态响应的实际效果。

（二）使用优化：提升测试精度，规避响应偏差

参数匹配设置：

根据测试工况调整模拟器的“响应速度等级”（部分机型可切换“快速”“标准”“平稳”模式），如模拟电压骤降时选择“快速模式”，模拟稳态谐波时可选择“平稳模式”；

合理设置输出滤波器参数，避免滤波器过度抑制高频信号导致响应速度下降，同时确保输出波形无过多毛刺。

测试系统优化：

缩短控制信号传输距离，使用屏蔽线缆减少信号干扰，避免指令延迟导致的响应偏差；

确保模拟器与被测设备之间的连线阻抗匹配，减少负载突变时的反射干扰，提升负载突变响应能力。

定期校准维护：

每年至少进行一次动态性能校准，通过专业仪器（如高速示波器、功率分析仪）检测阶跃响应时间、带宽等指标，确保设备性能符合测试要求；

定期清洁设备散热系统，避免器件过热导致响应速度下降，检查功率模块、控制电路等核心部件的运行状态，及时更换老化元件。

五、电网模拟器动态响应技术的发展趋势

随着电力电子技术的升级与测试标准的严苛化，电网模拟器的动态响应技术正朝着“更快、更准、更智能”的方向发展：

（一）宽禁带半导体驱动的速度突破

采用碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体器件的电网模拟器，开关频率可提升至100kHz以上，阶跃响应时间有望突破10μs，进一步提升对超快速电网扰动的复现能力。

（二）数字控制算法的精准优化

基于模型预测控制（MPC）、自适应控制等先进算法的数字控制系统，能够实时预测被测设备的负载变化，提前调整输出参数，将稳定时间缩短至微秒级，同时降低超调量至1%以下。

（三）智能化动态适配

集成AI算法的电网模拟器可根据被测设备的类型与测试工况，自动匹配最优的响应速度参数，如检测到测试逆变器低电压穿越时，自动切换至“高速响应模式”；测试稳态谐波时，切换至“高精度模式”，实现“速度-精度”的动态平衡。

电网模拟器的动态响应速度看似是一个“时间指标”，实则是决定测试结果真实性与可靠性的“核心命脉”。它直接关联到产品的研发质量、标准合规与市场竞争力，在新能源、电力电子等高度依赖测试验证的行业中具有不可替代的作用。随着电网形态向“高比例可再生能源、高比例电力电子设备”演进，电网瞬态变化将更加复杂，对电网模拟器的动态响应性能提出了更高要求。因此，深入理解动态响应速度的影响机制，科学选型与使用设备，不仅是提升测试准确性的技术需求，更是推动电力设备高质量发展、保障新型电力系统安全稳定运行的重要支撑。未来，随着半导体技术与控制算法的持续突破，电网模拟器将实现动态响应与测试精度的进一步升级，为电力行业的技术创新提供更有力的测试保障。
