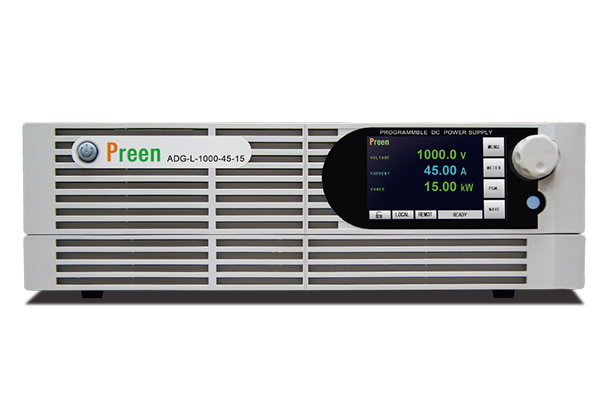

直流测试电源作为电子研发、生产测试中的核心设备，承担着为被测设备提供精准、稳定直流供电的关键任务。其运行状态直接影响测试数据的准确性与被测设备的安全，一旦出现故障，不仅可能导致测试中断、数据失真，甚至可能因输出异常烧毁被测设备（如芯片、精密模块），造成经济损失。在实际使用中，直流测试电源的故障多与操作不当、环境影响、元件老化或负载适配问题相关，并非无迹可寻。

一、输出类故障：电压/电流异常，直接影响测试供电

输出类故障是直流测试电源最常见的问题，表现为输出电压、电流不符合设定值，或无法稳定输出，直接导致被测设备供电异常，是影响测试进度的主要故障类型。

（一）输出电压/电流无法达到设定值

故障表现：

设定输出电压（如12V）后，实际输出电压仅为8V-10V，且无法调节至设定值；

设定恒定电流（如5A）后，实际输出电流仅为3A-4A，无法满足被测设备的电流需求。

常见成因：

负载过载：被测设备的实际功率超过直流测试电源的额定功率（如电源额定功率300W，被测设备功率400W），电源触发过载保护，自动限制输出电压/电流，避免自身损坏；

电压/电流调节旋钮故障：长期使用导致调节旋钮（或按键）磨损、接触不良，调节信号无法准确传递至内部电路，导致输出无法达到设定值；

内部调压电路故障：电源内部的晶闸管、MOS管、电位器等元件老化或损坏，无法正常实现电压/电流调节，例如调压电位器阻值漂移，导致输出电压始终偏低。

基础排查与应对：

断开被测设备，空载测试电源输出：若空载时能达到设定值，说明故障源于负载过载，需更换更高功率的电源或减少被测设备负载；

检查调节旋钮/按键：反复调节旋钮或按压按键，观察输出值是否有波动，若波动明显，需联系厂家维修或更换调节组件；

空载输出仍异常时，需停止使用，联系专业人员检修内部调压电路，避免自行拆解导致故障扩大。

（二）输出电压/电流波动过大

故障表现：

设定输出24V直流电压，实际输出在23V-25V之间频繁波动，波动幅度超过±1%（超出精密测试允许范围）；

恒定电流模式下，输出电流在设定值±0.5A范围内跳动，导致被测设备（如LED灯）亮度忽明忽暗。

常见成因：

输入电网波动：若电源未配备稳压功能，输入市电（如220V）波动（如180V-240V）会直接传递至输出端，导致输出电压/电流跟随波动；

输出滤波电容老化：电源内部的输出滤波电容（用于平滑输出电压）容量衰减或漏电，无法有效滤除输出中的交流纹波，导致输出波动；

负载不稳定：被测设备为感性/容性负载（如电机、电容），工作时电流瞬时变化大（如电机启动冲击电流），导致电源输出跟随负载波动。

基础排查与应对：

接入交流稳压电源：若接入后输出波动减小，说明故障源于电网波动，需为直流测试电源配备专用稳压电源；

检查输出纹波：用示波器测量电源输出端，若纹波电压超过说明书规定值（如普通电源≤100mV，精密电源≤10mV），需更换内部滤波电容；

稳定负载：为感性/容性负载串联限流电阻或并联缓冲电容，减少负载瞬时波动对电源输出的影响，或选择动态响应更快的直流测试电源。

（三）无输出电压/电流

故障表现：

电源通电后，显示屏无输出数值显示，或显示“0V/0A”，无论如何调节均无输出；

被测设备接入后无任何反应，用万用表测量电源输出端，无电压/电流读数。

常见成因：

电源未正常启动：电源开关接触不良、电源线断裂或插头松动，导致电源未通电；部分电源需按下“输出使能”键才能启动输出，若未操作则无输出；

过压/过流/过温保护触发：此前使用中因负载过压、过流或环境温度过高，电源触发保护机制，切断输出，且未手动复位（部分电源需重启或按下“复位”键恢复）；

内部电路故障：电源内部的保险管烧毁、整流桥损坏或主控芯片故障，导致电源无法正常工作，无输出。

基础排查与应对：

检查供电与启动操作：更换电源线、重新插拔插头，确认电源开关已打开，按说明书操作“输出使能”键，观察是否有输出；

排查保护机制：查看电源显示屏是否有“OVP”（过压保护）、“OCP”（过流保护）、“OTP”（过温保护）故障代码，若有则断开负载，重启电源或按下“复位”键，恢复后检查负载是否异常；

保险管与内部电路检查：若上述操作无效，断开电源，打开外壳（仅专业人员操作），检查保险管是否烧毁（玻璃管内发黑或保险丝熔断），若烧毁需更换同规格保险管；仍无输出则需检修内部电路（如整流桥、主控芯片）。

二、保护类故障：触发保护机制，中断输出保障安全

直流测试电源内置过压、过流、过温等保护功能，正常情况下是保障设备与被测负载安全的“防线”，但频繁误触发或保护后无法复位，会成为影响测试的故障，需明确区分“正常保护”与“故障性保护”。

（一）频繁误触发过流保护（OCP）

故障表现：

被测设备实际电流未超过电源额定电流，接入后电源立即触发过流保护，切断输出；

测试过程中无明显负载变化，电源频繁跳转为“OCP”保护状态，需反复复位才能继续测试。

常见成因：

过流保护阈值设置过低：部分电源支持手动设置过流保护阈值，若误将阈值设为低于被测设备正常工作电流（如设备正常电流5A，阈值设为3A），会导致误触发；

电流检测电路故障：电源内部的电流传感器（如霍尔传感器）或检测电阻老化、漂移，导致检测到的电流值大于实际电流，误判为“过流”；

负载瞬间冲击电流过大：被测设备为电机、电容等负载，启动时产生瞬时冲击电流（如电机启动电流为额定电流的5-7倍），虽持续时间短，但超过保护阈值，触发过流保护。

基础排查与应对：

检查过流保护阈值：对照说明书，确认阈值设置是否与被测设备正常电流匹配（建议设为正常电流的1.2-1.5倍），调整至合理范围；

测试空载与轻载状态：空载时若不触发保护，轻载（如接10Ω电阻）仍触发，说明电流检测电路故障，需检修；

抑制冲击电流：为感性/容性负载串联软启动电路（如缓启动电阻），或选择支持“冲击电流耐受”功能的直流测试电源，避免瞬间冲击触发保护。

（二）过温保护（OTP）频繁触发

故障表现：

电源仅工作10-20分钟，未接大功率负载，即触发过温保护，显示屏显示“OTP”并切断输出；

环境温度正常（25℃-30℃），电源外壳温度过高（超过60℃），迅速触发保护。

常见成因：

散热系统故障：电源内部的散热风扇停转（风扇电机损坏或灰尘堵塞）、散热片积灰过多，导致热量无法散发，温度快速升高；

环境通风不良：电源放置在密闭空间（如狭小机柜）、靠近热源（如其他大功率设备）或阳光直射处，环境温度超过电源允许范围（通常为0℃-40℃）；

内部元件故障：电源内部的MOS管、变压器等元件短路或漏电，产生异常热量，导致温度骤升，触发保护。

基础排查与应对：

检查散热系统：通电后观察风扇是否转动，若不转则更换风扇；断电后清理散热片与风扇上的灰尘（用压缩气罐或毛刷），确保散热通道通畅；

改善使用环境：将电源移至通风良好、远离热源的位置，避免密闭空间，必要时为机柜加装散热风扇；

内部元件检查：若清理散热系统后仍频繁过温，说明内部元件异常，需专业人员检测MOS管、变压器等元件，排除短路或漏电故障。

三、操作与连接类故障：人为或连接问题导致的功能异常

这类故障并非电源自身硬件损坏，而是因操作不当、连接错误或参数设置不合理导致，通过规范操作或调整连接即可解决，是日常使用中最易避免的故障类型。

（一）输出正负极接反导致故障

故障表现：

误将电源输出正极接被测设备负极，负极接正极，接入后电源立即触发保护，无输出；

部分无反接保护的电源，接反后被测设备（如芯片、电路板）冒烟、烧毁，同时电源内部保险管熔断。

常见成因：

操作疏忽：未仔细核对电源输出端（通常标有“+”“-”）与被测设备接口的正负极标识，尤其在多通道电源或复杂测试环境中，易混淆接线；

接口无防反接设计：部分老旧电源或简易电源的输出接口无防反接卡扣，无法物理避免接反，增加误操作风险。

基础排查与应对：

立即断电检查：发现接反后迅速断开电源，检查被测设备是否损坏（如芯片发烫、电路板烧焦），若设备正常，检查电源保险管是否熔断，更换后重新正确接线；

规范接线流程：接线前必须核对电源与被测设备的正负极标识，可在接线端粘贴醒目标签（如红色标“+”，黑色标“-”），多通道电源需为每个通道单独标记；

选择防反接电源：新购电源优先选择带防反接保护功能的型号，接反时自动切断输出，避免设备损坏。

（二）远程控制功能失效

故障表现：

通过RS232、以太网或USB接口远程控制电源时，无法发送指令（如无法设置电压、启动输出）；

远程控制软件显示“设备未连接”或“通信超时”，但电源本地操作（如旋钮调节）正常。

常见成因：

通信线路问题：通信线缆（如RS232线、网线）断裂、接触不良，或接口松动（如USB插头未插紧）；

参数设置不匹配：远程控制软件中的通信参数（如波特率、IP地址、端口号）与电源内部设置不一致（如软件波特率设为9600，电源设为19200），导致通信失败；

通信模块故障：电源内部的RS232/以太网模块损坏或驱动程序未安装（如USB驱动缺失），无法实现数据传输。

基础排查与应对：

检查通信线路与接口：更换通信线缆，重新插拔接口，确保连接牢固；用万用表测量线缆通断（针对RS232线），排除线缆故障；

核对通信参数：对照电源说明书，在软件与电源本地菜单中统一通信参数（如波特率9600、数据位8位、停止位1位），IP地址确保在同一网段；

驱动与模块检查：安装电源配套的通信驱动程序（如USB驱动），若仍无法连接，尝试更换通信接口（如从RS232换为USB），排除模块故障，必要时维修通信模块。

直流测试电源的常见故障，多数可通过“先排查外部（负载、连接、环境），再判断内部（元件、电路）”的逻辑定位问题，其中操作不当、环境影响导致的故障占比超过60%，通过规范操作、定期维护即可有效避免。在日常使用中，建议建立“使用前检查（接线、参数设置）、使用中监测（输出值、温度）、使用后维护（清理灰尘、存放环境）”的流程，减少故障发生概率。

若遇到内部电路故障（如调压元件损坏、通信模块故障），切勿自行拆解维修，需联系厂家或专业维修机构，避免因操作不当导致安全风险或扩大故障。记住，直流测试电源的故障处理不仅是“修复设备”，更要保障测试数据准确与被测设备安全，只有科学排查、规范应对，才能让其持续为测试工作提供稳定可靠的电力支持。
