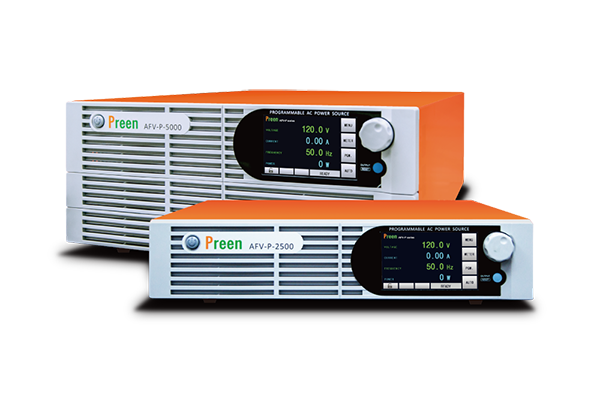

可编程交流电源作为模拟复杂电网工况的核心设备，其核心优势在于能灵活设置输出波形（如正弦波、脉冲波、阶梯波）与参数（如电压、频率、谐波含量），以适配电子设备研发、认证测试等多样化需求。不同于普通交流电源“固定输出”的模式，可编程交流电源的设置需结合测试目标（如模拟电网波动、验证设备抗干扰能力），通过“参数定义—波形编辑—功能配置—验证保存”的流程实现精准调控。掌握正确的设置方法，不仅能确保测试工况与实际需求一致，更能避免因参数设置错误导致的设备损坏或测试数据失真。

一、设置前准备：明确需求与设备适配，避免操作失误

在开始设置前，需先明确测试目标与设备基础信息，做好前期准备工作，为后续精准设置奠定基础，主要包括三个核心环节：

（一）明确测试需求与工况参数

确定核心测试目标：

若目标是“模拟标准市电”，需明确标准参数（如我国220V/50Hz、美国110V/60Hz）；

若目标是“模拟电网波动”，需确定波动类型（如电压暂升/暂降、频率漂移、谐波干扰）及具体参数（如电压暂降幅度30%、持续时间100ms）；

若目标是“验证设备抗干扰能力”，需明确干扰波形（如脉冲波、尖峰波）、幅值与频率（如脉冲幅值300V、频率1kHz）。

梳理参数清单：

列出需设置的核心参数（电压、频率、波形类型、谐波次数/含量、暂态时间等），参考相关测试标准（如IEC61000-4-11）或设备手册，确保参数范围符合测试要求，避免超出被测设备的耐受极限（如设备额定电压220V，设置测试电压不超过250V）。

（二）确认设备基础信息与连接状态

检查电源规格与负载适配：

确认可编程交流电源的额定功率、电压范围（如0-300V）、电流范围（如0-10A），确保能满足被测设备的功率需求（如被测设备功率500W，电源额定功率需≥500W，预留20%余量）；

确认电源支持的波形类型（如是否支持脉冲波、阶梯波）与谐波编辑功能（如最高可编辑31次谐波），避免选择不支持目标波形的设备。

规范连接设备：

断开电源总开关，将电源输出端与被测设备连接，确保接线牢固，且区分相线（L）、零线（N）、地线（PE），避免错接、漏接（地线需可靠接地，防止触电或设备损坏）；

若需远程控制（如通过电脑软件设置），连接通信线缆（如RS232、以太网），安装配套驱动程序与控制软件（如厂家提供的PC端控制软件），确保通信正常。

（三）熟悉设备操作界面

本地操作界面：

熟悉电源面板按键功能，如“电源开关”“输出使能键”“参数设置键”“波形选择键”“保存/调用键”，以及显示屏上的参数显示区域（电压、频率、波形类型、故障代码等）；

了解菜单层级结构，如“基础参数菜单”“波形编辑菜单”“保护功能菜单”，避免操作时找不到对应设置项。

远程控制界面：

熟悉控制软件的功能模块，如“参数设置模块”“波形编辑模块”“数据采集模块”，了解参数输入方式（如数值输入框、下拉选择菜单、波形绘制工具），确保能熟练调用所需功能。

二、核心参数设置：从基础输出到精准调控

核心参数是保障电源输出符合测试需求的基础，主要包括“基础输出参数”与“波形特征参数”，需按逻辑顺序逐步设置，确保参数间相互适配。

（一）基础输出参数设置：电压、频率与输出模式

电压参数设置：

进入“基础参数菜单”（本地操作按“参数设置键”，远程操作点击“基础参数”模块）；

选择“电压类型”（如交流电压AC），输入目标电压值（如220V），注意区分“有效值”“峰值”（通常默认有效值，需根据测试需求确认）；

若需模拟电压波动，设置“电压变化模式”（如“静态”“动态”）：静态模式下电压固定为设定值；动态模式下可设置电压变化曲线（如从180V线性升至250V，步长10V，每步停留5秒）。

频率参数设置：

在同一菜单下，选择“频率”设置项，输入目标频率（如50Hz），频率调节范围通常为40Hz-70Hz（部分设备可扩展至1Hz-1000Hz）；

若需模拟频率漂移，设置“频率变化模式”：静态模式下频率固定；动态模式下可设置频率变化参数（如从50Hz突变至60Hz，持续10秒后恢复）。

输出模式设置：

选择输出模式，如“恒压模式（CV）”（默认模式，优先稳定输出电压）、“恒流模式（CC）”（优先稳定输出电流，适用于恒流负载测试）、“恒功率模式（CP）”（适用于限制负载功率的场景）；

确认输出模式与被测设备匹配，如测试普通电阻负载选择CV模式，测试LED灯珠选择CC模式。

（二）波形特征参数设置：定义波形类型与细节

波形类型选择：

进入“波形选择菜单”（本地操作按“波形选择键”，远程操作点击“波形类型”下拉菜单）；

选择目标波形：

标准正弦波：适用于模拟标准市电，无需额外设置波形细节，仅需确认波形失真度（THD）≤1%（精密测试需求）；

脉冲波：设置“脉冲幅值”（如300V）、“脉冲宽度”（如100μs）、“重复频率”（如1kHz）、“占空比”（如50%），适用于模拟电网尖峰干扰；

阶梯波：设置“阶梯数”（如5级）、“每级电压”（如200V、210V、220V、230V、240V）、“每级持续时间”（如10秒），适用于模拟电压缓慢波动；

用户自定义波形：若内置波形无法满足需求，进入“自定义波形”模块，通过“点编辑”（输入每个时间点的电压值）或“导入波形文件”（如CSV格式的波形数据）创建专属波形。

谐波参数设置（针对正弦波畸变场景）：

进入“谐波编辑菜单”，选择“谐波次数”（如3次、5次、7次），输入各次谐波的“含量”（如3次谐波含量20%、5次谐波含量10%）；

设置“谐波相位”（如0°、90°，默认同相位），部分设备支持“谐波相位自定义”，以模拟更真实的电网谐波环境；

设置完成后，显示屏会实时显示畸变后的波形与总谐波失真度（THD），确保THD符合测试需求（如模拟工业电网时THD≤10%）。

三、特殊功能配置：适配复杂测试场景

针对研发、认证等复杂测试场景，需配置“暂态功能”“保护功能”“同步功能”等特殊功能，确保测试过程安全、精准。

（一）暂态功能配置：模拟电网故障与瞬态波动

暂升/暂降/中断设置：

进入“暂态功能菜单”，选择“暂态类型”（暂升、暂降、中断）；

设置“暂态触发条件”（如“手动触发”“定时触发”“外部信号触发”）：手动触发按“触发键”启动；定时触发设置延迟时间（如5秒后触发）；外部信号触发通过外部设备（如PLC）发送信号启动；

设置“暂态参数”：暂升/暂降幅度（如暂降50%）、暂态持续时间（如100ms）、恢复模式（如“自动恢复”“手动恢复”），适用于模拟电网雷击、线路切换导致的瞬态故障。

脉冲群干扰设置：

选择“脉冲群”类型，设置“脉冲幅值”（如2kV）、“脉冲频率”（如5kHz）、“脉冲个数”（如100个）、“极性”（正、负、正负交替），适用于验证设备抗脉冲群干扰能力（符合IEC61000-4-4标准）。

（二）保护功能配置：保障设备与负载安全

过压保护（OVP）与过流保护（OCP）设置：

进入“保护功能菜单”，设置“OVP阈值”（如250V，通常为目标电压的1.1-1.2倍）、“OCP阈值”（如12A，通常为额定电流的1.2倍）；

选择“保护动作模式”（如“切断输出”“限流/限压”）：切断输出模式下故障时立即停止输出；限流/限压模式下保持输出但限制电流/电压，避免设备频繁停机。

过温保护（OTP）与过载保护设置：

设置“OTP阈值”（如60℃，默认通常为设备安全温度上限），确保环境温度过高时电源自动降额或停机；

设置“过载保护阈值”（如120%额定功率），过载时触发保护，避免电源因过载损坏。

（三）同步与联动功能配置：适配多设备协同测试

多通道同步设置（针对多通道电源）：

若使用多通道可编程交流电源（如2通道、4通道），进入“同步功能菜单”，选择“同步模式”（如“电压同步”“频率同步”“波形同步”）；

设置“同步触发信号”（如“通道1触发其他通道”“外部信号同步”），确保多通道输出的参数与波形完全同步，适用于测试多模块协同工作的设备（如三相电机、多模块电源系统）。

外部联动设置：

进入“联动功能菜单”，设置“外部控制信号类型”（如模拟信号0-5V、数字信号TTL）；

定义联动逻辑，如“外部信号为高电平时，电源启动输出；信号为低电平时，电源停止输出”，适用于自动化测试系统（ATE）中与其他设备（如示波器、数据采集卡）的协同工作。

三、波形与参数验证：确保输出符合需求

参数设置完成后，需通过“本地验证”与“远程验证”确认输出符合测试需求，避免设置错误导致测试偏差。

（一）本地验证

参数显示核对：

观察电源显示屏，核对电压、频率、波形类型、谐波含量等参数是否与设置值一致，确认无显示错误（如电压单位是否为“V”，频率单位是否为“Hz”）。

波形观测：

若电源配备波形显示功能，查看显示屏上的实时波形，确认波形形状（如正弦波是否平滑、脉冲波是否符合设定宽度）、幅值是否正确；

若无内置波形显示，将电源输出端连接示波器，观测波形细节（如电压幅值、频率、谐波畸变情况），确保与测试需求一致。

（二）远程验证

数据采集与分析：

在远程控制软件中，启动“数据采集”功能，采集一段时间内的输出电压、频率数据（如采集1分钟，采样率1kHz）；

通过软件的“数据分析”模块，生成参数变化曲线（如电压-时间曲线、频率-时间曲线），确认参数无异常波动，符合设置要求。

负载测试验证：

接入被测设备（或模拟负载，如电阻负载箱），启动电源输出（按“输出使能键”或软件“启动输出”按钮）；

观察被测设备工作状态（如是否正常启动、无故障报警），同时监测电源输出参数，确认带载状态下参数仍稳定（如带载50%时电压波动≤±1%）。

四、参数保存与调用：提升测试效率

为避免重复设置，需将调试完成的参数与波形保存，便于后续同类测试直接调用。

（一）参数保存

本地保存：

按面板“保存键”，选择保存位置（如“用户组1”“用户组2”，通常支持10-20组保存），输入保存名称（如“220V50Hz正弦波”“电压暂降30%测试”），确认保存。

远程保存：

在控制软件中，点击“保存参数”按钮，选择保存路径（本地电脑或云端），保存格式为“参数配置文件”（如.xml、.ini格式），便于后续导入调用。

（二）参数调用

本地调用：

按面板“调用键”，选择需调用的参数组（如“用户组1”），确认后电源自动加载对应参数与波形，无需重新设置。

远程调用：

在控制软件中，点击“导入参数”按钮，选择已保存的参数配置文件，软件自动加载参数，适用于批量测试或自动化测试流程。

可编程交流电源的波形与参数设置，是一个“需求导向—逻辑配置—验证优化”的过程，核心在于让电源输出精准匹配测试工况。无论是模拟标准市电、电网波动，还是复杂的谐波干扰、瞬态故障，都需从“明确需求”出发，按“基础参数—波形特征—特殊功能”的顺序逐步设置，同时通过验证确保输出准确，通过保存提升效率。

在实际操作中，需特别注意参数间的适配性（如电压与频率需符合被测设备额定规格）、保护功能的合理设置（避免保护阈值过高或过低），以及操作安全（接线时断电、带载时避免过载）。随着测试需求的复杂化，可编程交流电源的设置也将更依赖远程控制与自动化配置，但无论操作方式如何变化，“精准、安全、高效”始终是核心原则，只有这样才能充分发挥其优势，为电子设备测试提供可靠的工况支持。
