电动车交直流充电桩测试系统
EVSE ATS

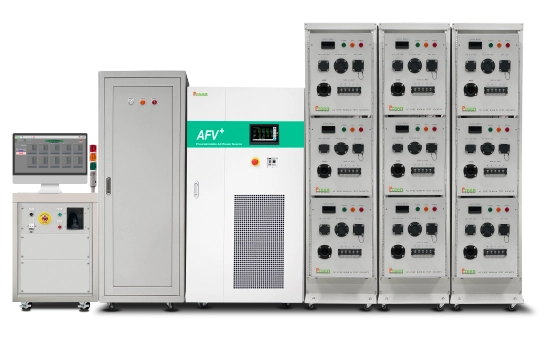

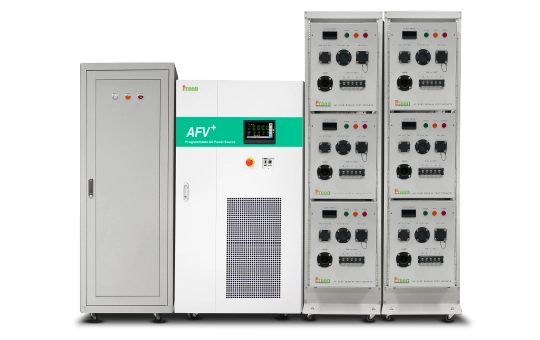

艾普斯电源自主研发设计充电桩测试系统(EVSE ATS)， 专门针对交流充电桩进行验证，可符合法规SAE-J1772、CNS15511、中国能源局标准NB/T 33001、NB/T33002、NB/T33008.1 与NB/T33008.2；中国国家 标准GB/T 18487.1，GB/T 27930，电动汽车传导充电互操作性测试规范等要求。 本系统主要可提供交流充电桩相关电气特性测试及通信协议测试，并且针对相关标准进行测试项目进行整合优化，可以模拟实际充电桩在操作时，同时输出功率与通信，测试充电桩在大功率传输过程中所产生的磁场是否会影响干扰到通信，并可模拟各信号线在充电过程中控制导引(Control Pilot : CP) 信号电压变化时充电桩相应的保护动作。 同时，EVSE Burn-In ATS 则是专为多台充电桩进行长时间、高负载的老化（Burn-in）与温升测试所量身打造，符合 SAE J1772、IEC 62196、GB/T 20234 与 NACS 等规范。请下载系统型录来获取更多详情。
符合 NB/T 法规
NB/T 33001、33002、33008.1、33008.2
符合 GB/T 法规
GB/T18487.1、27930
符合各国充电枪形式
Type 1、Type 2、CCS1 & CCS2、NACS
下载

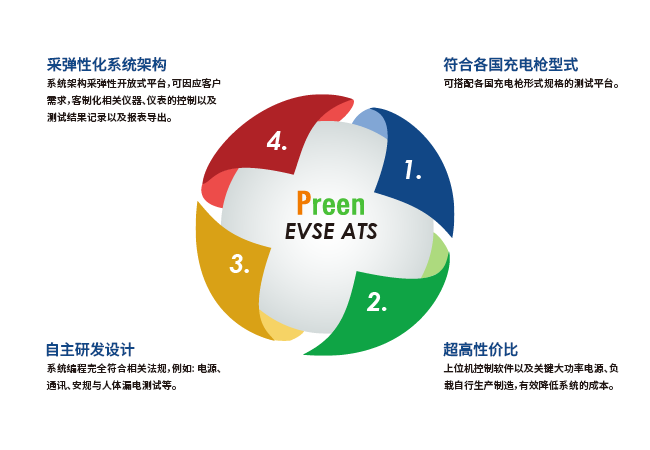

测试系统重点优势
Preen的EVSE ATS 测试系统，整合各国充电枪型号与规范，除符合多项电动汽车充电桩相关电气与安规法规外，还采用弹性化系统设计。可根据客户需求或现有仪器设备，组合搭建不同的测试系统架构，并自动生成测试结果与记录报表。系统可搭配 Preen 自主设计生产的大功率电源与负载，型号及功率段丰富，为用户提供高性价比且稳定可靠的测试解决方案。

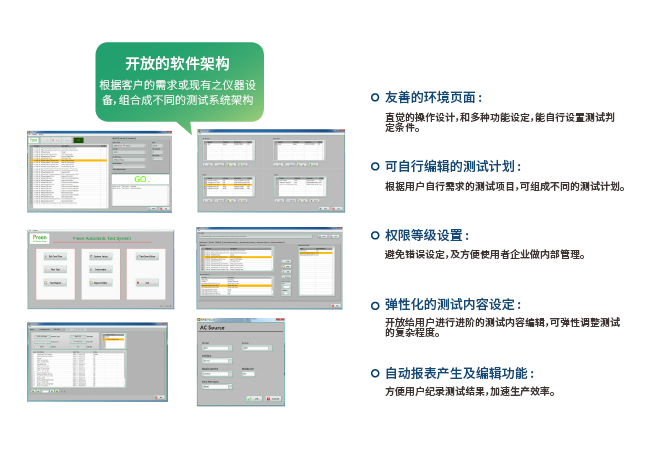

人性化的软件操作平台
Preen EVSE ATS 的测试软件平台采用开放灵活的架构设计，用户可针对细分测试项目自定义判定标准，适配各类测试仪器灵活调试；系统自动判定测试合格 / 不合格，并生成测试记录与结果报表。
系统设置界面支持分级权限管理（安全等级），包含三种权限：全功能操作权限、测试参数编辑权限、调用测试方案权限。

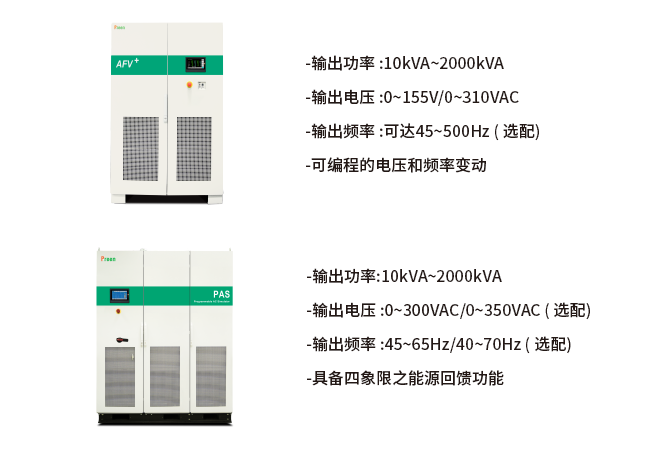

Preen 的大功率电源供应器
艾普斯电源的充电桩测试系统（EVSE ATS）可搭配 AFV + 系列大功率可编程交流电源（10kVA~2000kVA）或 PAS 系列回馈式电网模拟电源（30kVA~2000kVA），作为充电桩单相 / 三相输入供电源。设备可提供各国充电桩标准电压、频率及电流工况测试，同时支持过压、欠压等各类保护功能模拟测试。
各国法规标准
EVSE ATS 这是一款针对交、直流充电桩法规开发的自动化测试系统，满足主流各国法规标准，大幅简化测试流程。
| 🟦 USA | 🟦 Europe | 🟦 China | 🟦 Taiwan | 🟦 Japan |
|---|---|---|---|---|
| ISO 15118-4~5 | ISO 15118-4~5 | GB/T 18487.1~3 | CNS15511~2 | SAE-J1772 |
| DIN 70122 | DIN 70122 | GB/T 20234.1~3 | CNS15511-23~24 | CHAdeMO |
| SAE-J1772 | IEC 61851 | GB/T 27930 | CNS15511-3 | |
| UL 2202 | IEC 62196 | GB/T 34657.1 | CNS15700-3 | |
| UL 2231 | NB/T33001 | |||
| UL2251 | NB/T 33002 | |||
| UL2594 | NB/T 33008.1~2 |
主要测试验证项目
EVSE ATS可完成交流与直流充电桩的电气特性测试及通信协议测试，仅需一套测试系统即可覆盖全部测试项目，大幅缩短测试周期，为用户提供高效、精准的测试解决方案。
| Test Function-For Type 1 (SAE J1772 1-Phase) | Test Function- For Type 2 (IEC 62196-2 3-Phase) |
|---|---|
| Hi-pot Test Function（for UL2594） | Hi-pot Test Function（for UL2594） |
| GND Continuously Test（for UL2594） | GND Continuously Test（for UL2594） |
| Control Pilot Signal Test State A | Control Pilot Signal Test State A |
| Control Pilot Signal Test State B2 | Control Pilot Signal Test State B2 |
| Control Pilot Signal Test State C | Control Pilot Signal Test State C |
| Current Capacity Test | Current Capacity Test |
| Disconnect Switch S2 Test | Disconnect Switch S2 Test |
| Coupler Disconnection Test | Coupler Disconnection Test |
| Over Current Protection Test | Over Current Protection Test |
| CCID Test（for UL2231） | CCID Test（for UL2231） |
充电桩测试系统优势
与行业常规电动汽车充电桩测试系统相比，Preen 测试系统除满足主流国际法规外，还支持绝缘、耐压、漏电流等项目的自动化测试，大幅提升产线与品保环节的测试效率。
| 充电桩验证测试項目 | Preen | 其他厂牌 A | 其他厂牌 B |
|---|---|---|---|
| 绝缘性性能实验 | ✅ | ❌ | ❌ |
| 绝缘电阻实验 | ✅ | ❌ | ❌ |
| 介电强度试验 | ✅ | ❌ | ❌ |
| 冲击耐压试验 | ✅ | ❌ | ❌ |
| 漏电流试验 | ✅ | ❌ | ❌ |
| 带载分合电路试验 | ✅ | ✅ | ❌ |
| 连接异常试验 | ✅ | ✅ | ❌ |
| 显示功能试验 | ✅ | ✅ | ✅ |
| 输入功能试验 | ✅ | ✅ | ✅ |
| 通讯功能试验 | ✅ | ✅ | ✅ |
| 控制导引试验 | ✅ | ✅ | ✅ |
| 过流保护功能试验 | ✅ | ✅ | ✅ |
| 剩余电流保护功能试验 | ✅ | ✅ | ✅ |
| 急停功能试验 | ✅ | ✅ | ✅ |
| 数据记录一致性功能试验 | ✅ | ✅ | ✅ |
