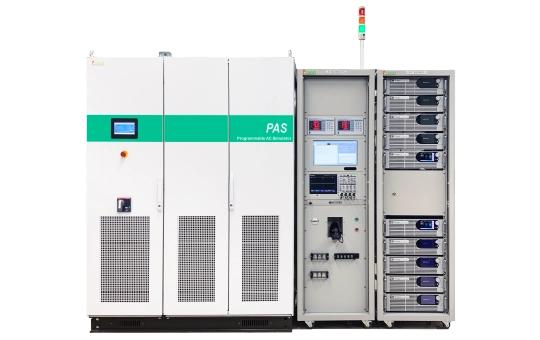

储能变流器测试系统
Inverter/PCS ATS
艾普斯电源全新推出储能变流器测试系统，可符合相关并网测试标准IEEE1547.1、EN50530、NB/T32004、CNS15382 的电 气性能测试及验证。储能变流器测试系统组成主要有 PAS 系列能馈型电网模拟电源、ADG 系列可编程直流电源(I-V 曲线)、 RLC 负载箱、功率分析仪以及远端操作软件。 储能变流器测试系统内建已编程好相关标准的测试项目；测试涵盖光伏变流器输入/ 输出特性、模拟不同温度及照度下的IV 曲线、过/ 欠电压及频率跳闸动作保护、高/ 低电压穿越、谐振发生时孤岛运行防护与恢复并网相关测试。可测试的光伏变流器输入电压上限2000Vdc，馈网电压600V(L-N)，符合主流太阳能电池板和组件的测试需求，容量可达2000kW，透过系统软件可以将所有测试数据保存，便于后续数据进阶的比对分析。 此系统可搭配ADG-L 系列可编程直流电源有效模拟多个太阳能电池板；每一个通道独立控制，可设置不同的情境对光伏变流器进行测试，透过不断调整输出电压或电流的方式，模拟在不同光罩强度以及温度下，太阳电池组列实际的输出状态，达到光伏变流器MPPT测试。
功率
直流 30~2000kW；交流 30~2000kVA
电压
直流 0-2000V；交流 0-300VL-N (Option: 350VL-N)
电流/频率
直流 0-2500A；交流 45-65Hz (Option : 40-70Hz)
下载

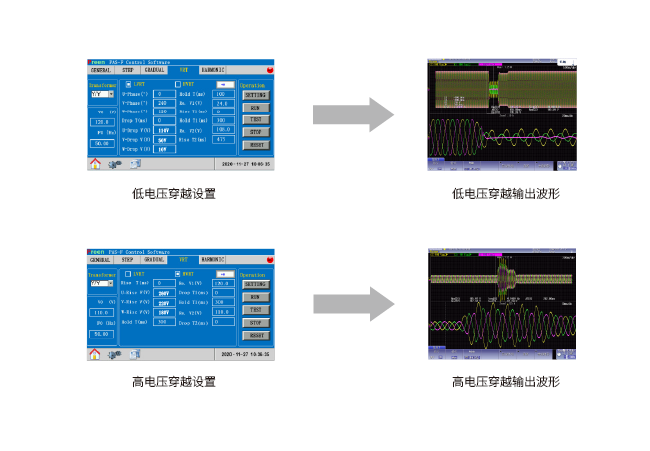

三相电压独立设置
可独立设定三相高低电压穿越电压参数，模拟电压骤降与骤升工况。

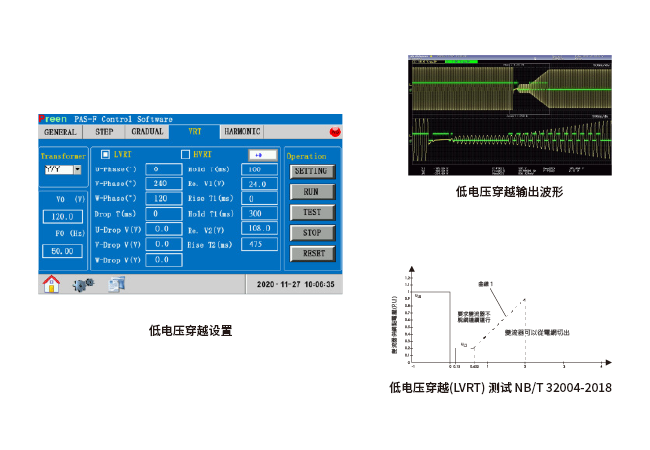

低电压穿越（LVRT）测试 - NB/T 32004-2018
低电压穿越能力（LVRT）：电力系统故障导致并网点电压骤降时，发电设备需在并网点电压高于标准曲线区间持续并网运行；电压跌落至 0 倍标幺值时，设备持续运行时长不得低于 0.15 秒。

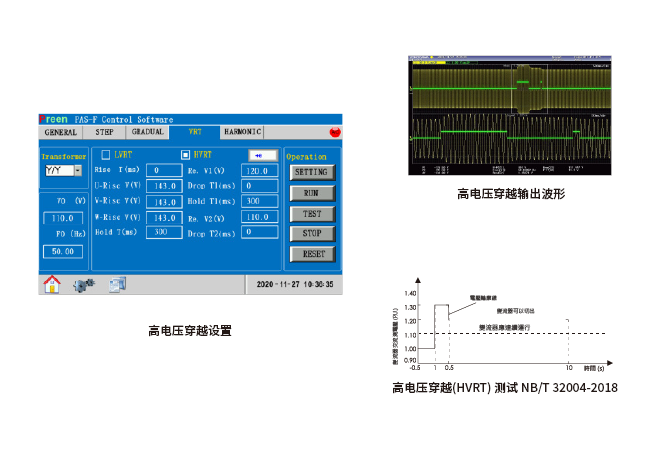

高电压穿越（HVRT）测试 - NB/T 32004-2018
高电压穿越能力（HVRT）：电力系统故障造成并网点电压骤升时，发电设备在并网点电压低于图示实线区间需持续并网运行；电压骤升至 1.3 标幺值时，持续运行不少于 0.5 秒；电压骤升至 1.2 标幺值时，持续运行不少于 10 秒；电压骤升至 1.1 标幺值时保持并网不间断运行。

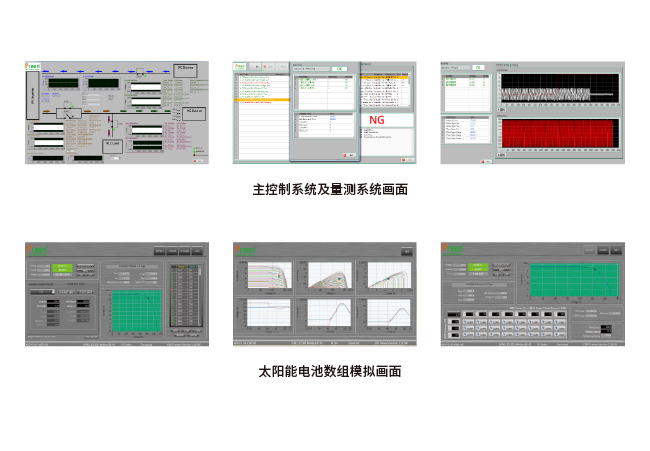

人性化软件操作平台
主控系统采用直观图形化操作界面，各开关状态可实时显示交直流电源与负载当前测试工况；可实时监测、采集待测设备各项电气参数及波形。
图形化光伏阵列模拟界面，简易参数设置即可实现 SAS 模式，支持依据 EN50530 标准完成动态 MPPT 效率、静态 MPPT 效率及 IV 曲线模拟测试。

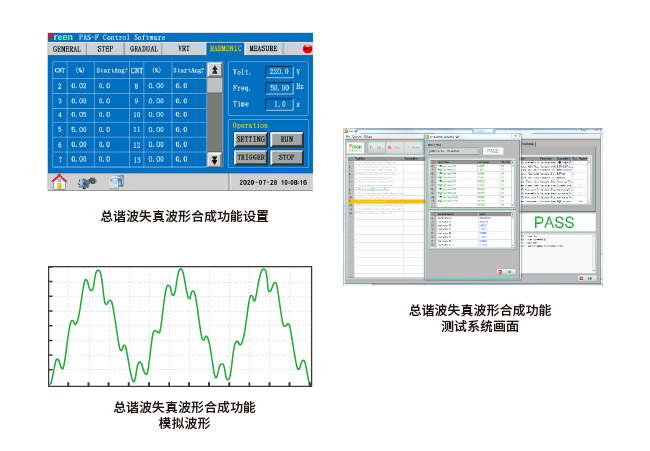

谐波失真波形合成功能（选配）
PAS 系列具备谐波失真波形合成功能，用户可自定义编辑各类谐波分量，生成谐波失真波形；基频支持 50Hz/60Hz，可简易设定各次谐波电压幅值与输出初始相位，可合成 25 次谐波。

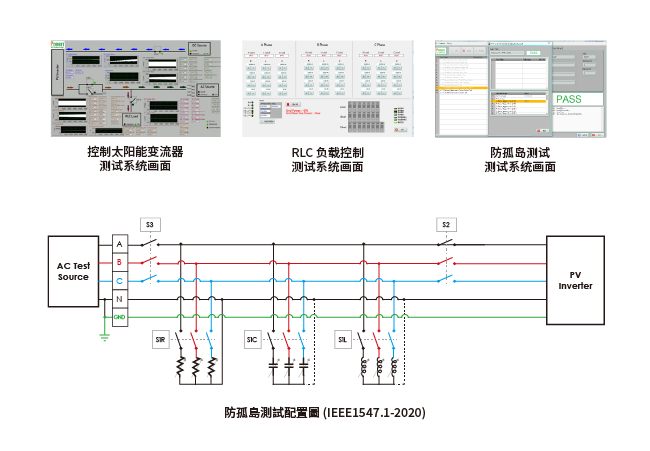

防孤岛测试
光伏逆变器输出并网，当电网内的杂散电感、电容达到特定工况，产生接近电网频率的谐振（注 1）时，设备应脱网。借助鎰福电子光伏逆变器测试系统软件可轻松模拟谐振（注 1）工况，配合 PAS 系列回馈型电网模拟电源实现电网脱离；检测光伏逆变器是否具备快速检测孤岛并立即切断电网连接的功能，依据标准保护动作时间应不大于 2 秒。
( 注1 :Q_f = √(P_qL × P_qC) / P =1.0±0.05)
主要测试验证项目
儲能變流器測試系統，可符合相關測試標準IEEE1547.1、EN50530、NB/32004、CNS15382電氣性能及安規測試。
| Test Functions 测试项目 | - |
|---|---|
| 1. Slow Over Voltage Test(慢速过电压测试) | 7. Synchronization Test(同步测试 ) |
| 2. Fast Over Voltage Test(快速过电压测试) | 8. DC injection Test(直流注入测试 ) |
| 3. Slow Under Voltage Test(慢速欠电压测试） | 9. Unintentional lslanding Test(防孤岛测试) |
| 4. Fast Under Voltage Test(快速欠电压测试) | 10. Open phase Test(缺相测试 ) |
| 5. Over Frequency Test(过频率测试) | 11. Reconnect Test(恢复并网测试) |
| 6. Under Frequency Test(欠频率测试 ) | 12. Harmonics Test(谐波测试 ) |
