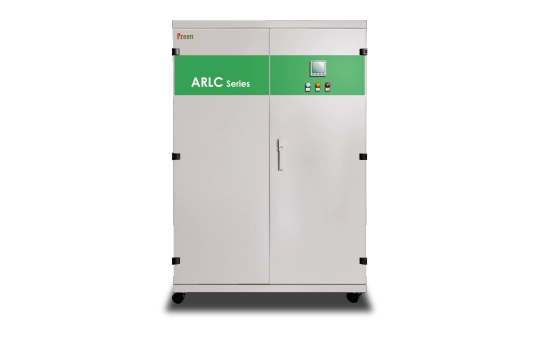

智控型RLC负载-防孤岛测试用
ARLC 系列
艾普斯电源自主研发专业级 RLC 负载模拟器，可依据 IEEE 1547、IEEE 1547.1 等国际标准，模拟各类孤岛工况，覆盖电压频率偏移、无功功率失衡、功率完全匹配等极端测试场景。 设备采用模块化架构，支持多机并联扩容，功率覆盖 30kW~2000kW；搭配 PAS/ADG 系列电源与自动化软件平台，可搭建全套防孤岛完整测试方案。 整套系统广泛用于光伏逆变器、微电网设备、储能装置性能检测，为行业提供高效、高精度、高稳定性的安全验证测试平台。
符合标准
IEEE 1547
IEEE 1547.1
额定容量
R250kW
L250kva
C250kvar
应用
太阳能逆变器
微电网设备
储能系統测试
下载
精准模拟孤岛运行关键工况
RLC 负载可模拟多种负载工况，完整覆盖 IEEE 1547 标准规定的各类孤岛测试场景：：
ΔP = 0、ΔQ ≠ 0：模拟感性电容或电容性负载，产生频率偏移
ΔP ≠ 0、ΔQ = 0：模拟纯电阻负载，造成电压偏移
ΔP ≠ 0、ΔQ ≠ 0：模拟电压与频率同步偏移情境
ΔP = 0、ΔQ = 0：负载与逆变器完全平衡，形成难侦测的孤岛状态
依托以上模拟能力，RLC 负载可验证设备防孤岛保护功能在各类极端工况下能否可靠触发，全面提升电网运行安全性。。

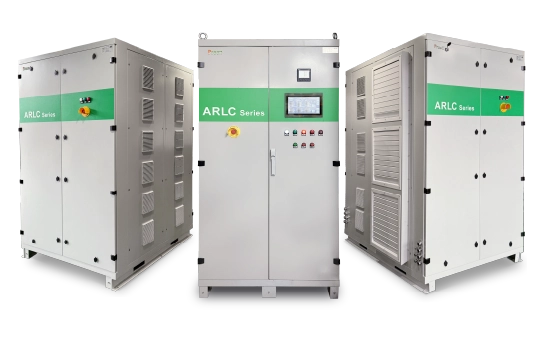

模块化设计，支持灵活并联扩容
艾普斯电源 RLC 负载不仅拥有出色的模拟性能，同时兼顾灵活度与扩容能力，可根据测试需求自由调配设备规格，多机并联架构具备如下优势：
弹性扩充容量：
单机输出功率可达 250kW，多台设备并联可快速扩容至 500kW、750kW 乃至更大负载容量，无需更换整套设备，即可适配不同功率等级的测试项目。
即插即用、快速部署：
模块化设计搭配标准化接口，多机并联操作快捷、参数设置简易，大幅缩短系统搭建与测试筹备时长。
集中控制、同步调整：
搭载 PLC 与工控机控制架构，多机并联后可通过单一操作界面统一管控、参数调节，提升操作效率与测试一致性。
降低初期投资风险：
客户可按需采购基础功率机型，后续扩容仅需追加设备，无需一次性大额投入，降低前期采购成本。
适用多种测试情境：
无论是单台逆变器、防孤岛测试、多点输出验证还是大功率并网测试，均可灵活调配负载配置。。
太阳能模拟与自动化测试集成系统
Preen 艾普斯电源将 RLC 负载模组搭配 PAS、ADG 系列交直流电源，搭建完整太阳能模拟测试平台。系统搭载多项自动化测试功能，配套软件控制界面与可视化图形显示，可充分满足各类测试需求，涵盖静态 / 动态 MPPT 测试、孤岛效应测试，以及符合 EN50530 标准的仿真验证。
系统特色
✅ 模组化整合架构:RLC 负载与交直流电源全程联动，可模拟各类电网及负载工况。
✅ 多功能测试介面:软件平台支持多窗口管控，具备数据趋势曲线、实时参数显示、自动判定生成测试报告功能。

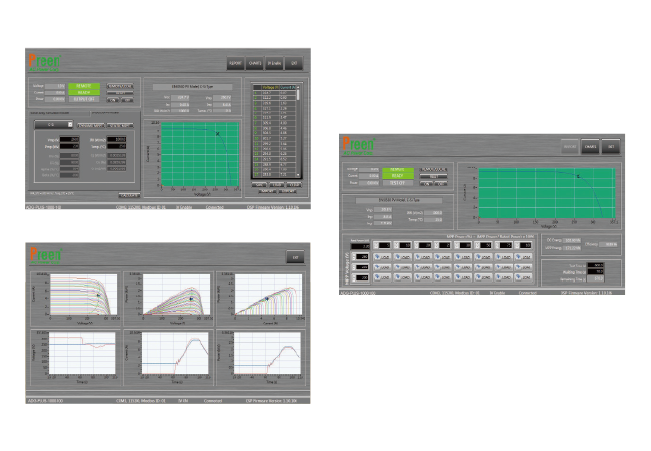

✅ 太阳能阵列模拟功能 (SAS):可实现 I-V 曲线模拟与 MPPT 性能测试，自动生成多组特性曲线，兼容各类国际标准测试模式。
✅ 符合标准测试规范:兼容 EN50530 等国际标准，保障设备性能满足行业规范要求。
✅ 简易参数设定:直观操作界面可快速配置测试参数，适用于研发、品控及认证检测机构。

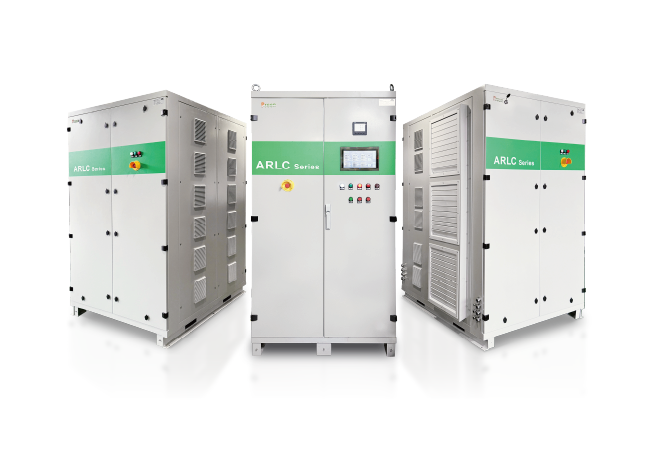

户外环境专用机型结构设计（可选配）
单机逆变器测试、防孤岛试验、多点输出验证、大功率并网测试等场景，均可灵活调整负载配置。

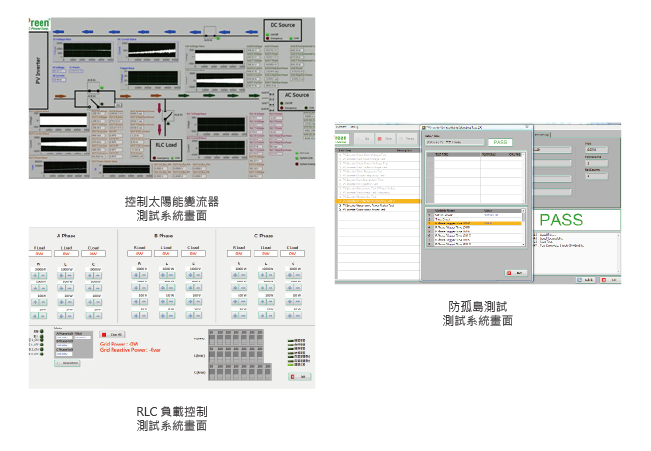

图形化操作软件，操作简单易上手
太阳能变流器测试:
本测试平台用于仿真验证光伏逆变器动态响应与控制性能。系统整合交直流电源与 RLC 负载模组，可精准模拟各类电网工况运行状态，实时监测各项关键指标，保障逆变器实际运行的稳定性与转换效率。
RLC负载控制测试:
该模拟系统具备高精度三相 RLC 调控功能，用于检测电力设备在多变负载工况下的响应性能。依托图形化界面可快速设置各相负载参数，实时查看电力数据与保护动作状态，助力产品优化设计、提升测试效率。
自动化防孤岛符合性测试:
系统依据 IEEE 1547 标准开展防孤岛效应测试，保障电网断电时逆变器可及时脱网。全自动测试流程搭配自动报表输出，显著提升测试效率与数据准确度，是新能源设备认证检测的核心配套设备。

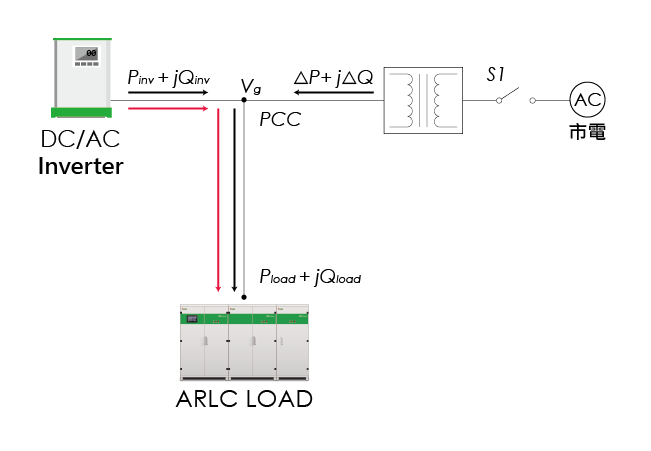

防孤岛测试架构 (IEEE1547.1-2020) :
该测试架构用于验证分布式电源系统在电网断电场景下，能否准确检测孤岛并停止输出。按照国际标准搭配可调 RLC 负载与控制开关，模拟真实孤岛工况，助力厂商完成产品合规检测。
